Calculos na prática de oficina
No dia a dia de uma oficina mecânica, os calculos da engenharia mecanica nunca ficam apenas no papel. Eu comecei a trabalhar com projetos reais de máquina ainda nos anos 2000 e, logo na primeira semana, percebi que a teoria e a prática tinham uma distância enorme. O cálculo do diâmetro de um eixo sob carregamento combinado, por exemplo, pode parecer simples numa apostila. Na prática, você leva em conta a folga de montagem, a distribuição real de carga nos mancais, o efeito térmico durante a operação contínua e, ainda por cima, a tolerância que o fornecedor do material vai te entregar. O que separa um projeto que funciona de um que falha no primeiro teste costuma ser o detalhe que ninguém escreve no livro. Vou explicar como eu estruturo meus cálculos agora, quais ferramentas uso e onde a maioria das pessoas erra.
Onde encontrar recursos sobre calculos da engenharia mecanica
A internet tem toneladas de material sobre o tema, mas a qualidade varia muito. Para quem quer conteúdo técnico sólido, os melhores pontos de partida são os manuais da ABNT NBR, as normas da ISO relacionadas a elementos de máquinas e os catálogos técnicos dos fabricantes de rolamentos, correias e engrenagens. Esses documentos trazem coeficientes de segurança, curvas de fadiga e tabelas de cargas admissíveis que são essenciais para cálculos confiáveis. Uma boa planilha de cálculo também economiza tempo. Eu costumo montar minhas próprias planilhas em Excel porque isso me permite ajustar coeficientes conforme a aplicação, documentar todas as hipóteses de projeto e refazer os números rapidamente quando algo muda no design. Existem templates prontos disponíveis em fóruns de engenharia, mas eu recomendo construir a sua baseada nas normas que você vai seguir. Um template genérico frequentemente usa coeficientes inadequados para o seu caso específico.
Fluxo de trabalho que eu utilizo
O primeiro passo é sempre definir as condições de operação com clareza. Muitas vezes as pessoas pulam essa parte e começam a calcular direto. Isso gera erro. Você precisa saber a potência transmitida, a velocidade de rotação, o regime de carga, a temperatura ambiente e de operação, o ambiente (se há corrosão, poeira, umidade) e quantas horas por dia a máquina vai rodar. Depois eu faço o dimensionamento inicial dos componentes. Para um eixo, comece com a tensão de torção pura e depois refine com flexão e axial combinados. O método de Soderberg ou Goodmodified é o mais usado em projetos de fadiga. Para mancais de deslizamento, calcule o fator PV (pressão x velocidade) e verifique se está dentro dos limites do material. Para rolamentos, use a vida L10 com os fatores de aplicação correctos da norma ISO 281.
Eu ainda faço uma verificação de rigidez e deflexão. Um eixo que parece forte o suficiente para suportar a carga pode ter deflexão excessiva, o que causa desalinhamento nos mancais, vibração e ruído. Isso é especialmente crítico em eixos longos com diâmetro pequeno, onde a relação comprimento-diâmetro ultrapassa 20. Nesses casos, a rigidez à flexão domina sobre a resistência à ruptura.
Pegadinhas que eu já vi dar errado
Um problema recorrente é o uso do coeficiente de segurança inadequado para o tipo de carregamento. Coeficientes de segurança de 2 ou 3 são comuns em estático, mas para fadiga o fator necessário depende diretamente da qualidade do acabamento superficial, do tamanho do componente e do tipo de carregamento. Quanto maior o diâmetro, menor a resistência à fadiga porque a probabilidade de defeitos internos aumenta. Ignorar esse efeito já causou falha prematura em vários projetos que eu vi. Outro erro frequente é calcular a potência do motor apenas com base na carga teórica. Na prática, as perdas por atrito nos mancais, nas vedações e na transmissão precisam ser consideradas. O motor escolhido precisa ter potência suficiente para vencer essas perdas também, senão ele opera próximo do limite e superaquece. Eu recomendo adicionar uma margem de 15 a 20 por cento na potência calculada teoricamente.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Quando eu estava projetando um redutor para uma esteira transportadora em uma planta industrial, encontrei um caso específico. O cálculo teórico do eixo indicava um diâmetro de 45 milímetros para aço AISI 1045 com tratamento térmico. Durante a montagem, porém, percebi que a montagem de um rolamento com ajuste apertado no eixo iria reduzir significativamente a seção transversal útil perto do assento do rolamento. O ajuste K6, que eu havia especificado, gerava uma pressão de montagem que, segundo os dados do fabricante, podia causar deformação plástica local se o diâmetro do eixo fosse muito próximo do limite inferior da tolerância. A solução foi aumentar o diâmetro nominal para 50 milímetros e especificar um ajuste H7/k6, que oferece uma folga controlada suficiente para evitar deformação no assento do rolamento enquanto mantém o centroamento necessário. Além disso, adicionei chanfros de alívio de tensão nas arestas do eixo e especifiquei um acabamento superficial de 0,8 micrômetros na região do assento do rolamento. Esse detalhe é crucial porque rugosidade excessiva cria pontos de concentração de tensão que iniciam trincas de fadiga.
Software que eu recomendo
Para cálculos mais complexos, programas como ANSYS Mechanical, SolidWorks Simulation e o MATLAB são amplamente utilizados. Eles permitem simulações de elementos finitos que dão uma visão muito mais precisa do comportamento real do componente sob carga. O problema é que esses softwares exigem conhecimento para configurá-los corretamente. Um modelo mal definido pode dar resultados errados com aparência de confiáveis, o que é pior do que um cálculo manual simples. Para cálculos mais rápidos e diretos, planilhas bem construídas em Excel ou Google Sheets podem substituir softwares caros na maioria dos projetos de engenharia mecânica rotineira. Um cálculo de eixo, engrenagem ou mola de compressão pode ser executado em minutos com uma planilha adequada. Eu mantenho uma biblioteca de planilhas organizadas por tipo de componente, cada uma com referências às normas usadas e campos para registrar as decisões de projeto.
Erros comuns de principiantes

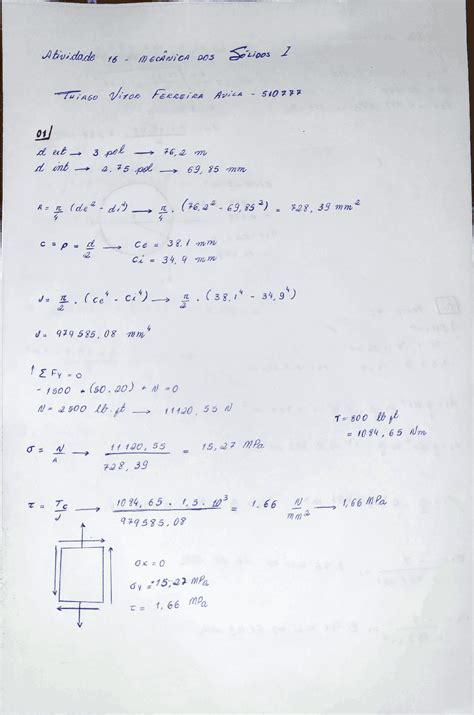

Quem está começando tende a esquecer a unidade de medida em etapas intermediárias. Converter potência de CV para watts, diâmetro de polegadas para milímetros, ou pressão de PSI para pascal é algo que acontece todo dia. Um erro de conversão nessas etapas pode multiplicar o resultado final por fatores enormes. Eu sempre verifico as unidades ao final de cada etapa do cálculo usando análise dimensional. Também é comum confundir tensão admissível com tensão de ruptura. O material pode suportar uma determinada tensão sem romper, mas a deformação permanente pode ser inaceitável para a aplicação. Em projetos de precisão, a tensão admissível é limitada pelo limite de escoamento, não pelo limite de ruptura. Para aço estrutural, por exemplo, o limite de escoamento é aproximadamente 60 por cento do limite de ruptura, mas para ligas de alumínio esse valor pode ser significativamente menor.
Manutenção dos calculos ao longo do projeto
Os calculos da engenharia mecanica não terminam quando o projeto é desenhado. Cada alteração no design, mudança de material, variação nas condições de operação ou modificação na fabricação exige uma revisão dos cálculos. Eu recomendo manter um registro de todas as versões dos cálculos com data, responsável e justificativa das alterações. Isso é fundamental para rastreabilidade e para evitar que uma versão desatualizada seja usada acidentalmente. Quando o componente vai ser fabricado, a comunicação com a oficina de usinagem ou fundição é essencial. O cálculo teórico considera idealizações que não existem na prática. Folgas de usinagem, tensões residuais de processamento térmico, trincas de fundição e variações microestruturais são fatores que podem alterar drasticamente o desempenho real. Bons projetos incluem verificações de qualidade no processo de fabricação, como ensaios não destrutivos e medições dimensionais.
O cálculo de engrenagens é um tópico onde os erros são frequentes. Muita gente calcula apenas a resistência à flexão dos dentes e esquece a resistência ao desgaste superficial. Em engrenagens de dentes retos e helicoidais, a falha por pitting na superfície dos dentes é muito mais comum do que a quebra por fadiga de flexão. O critério de Buckingham para desgaste superficial deve sempre ser verificado junto com o critério de AGMA para resistência à flexão. Para molas helicoidais, o fator de correção de Wahl é frequentemente subestimado. Esse fator leva em conta a curvatura da mola e a distribuição não uniforme de tensão na seção transversal do fio. Para molas com relação de spatulação (diâmetro médio do enrolamento dividido pelo diâmetro do fio) inferior a 10, a correção é significativa. Ignorar o fator de Wahl pode levar a uma subestimação da tensão máxima de até 30 por cento, o que é suficiente para causar falha prematura por fadiga.
