Resistores comerciais: como ler os valores e evitar frustrações no dia a dia
O código de cores dos resistores é uma das primeiras coisas que todo estudante de eletrônica vê. Mas na prática, isso raramente é o bastante. O problema começa quando você vai comprar um resistor de 4k7 e descobre que a casa de material próximo mais próxima é 4k3 ou 5k1. Esse é o comportamento normal do mercado, não um erro seu. Os valores padrão E24 são simplesmente como o setor resolveu padronizar a produção, e a faixa de 5% ou 10% que você acha mais comum é só a ponta do iceberg.

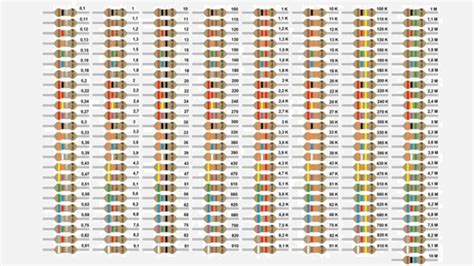

Como funciona na prática o valor comercial de resistores
A série E24 define 24 valores por década. Para a série E12 são 12. Para E96 são 96. Cada uma dessas séries corresponde a uma tolerância diferente. O resistor de 10k com 5% de tolerância pode variar entre 9k5 e 10k5 no pior caso. Se você está projetando algo sensível a isso, precisa pensar em outra coisa desde o início. O que muita gente não sabe é que resistores de baixo custo como os de carbono compostos e até alguns de filme metálico baratos têm uma curvatura de distribuição que não é uniforme. Eles tendem a se acumular no lado inferior do valor nominal. Eu descobri isso há anos atrás quando estava construindo um divisor de tensão para um circuito de referênda e os valores medidos estavam consistentemente abaixo do que estava escrito no componente. Medir cada resistor com multímetro antes de montar resolveu. Gastou duas horas extras num projeto pequeno, mas evitou que eu passasse dias caçando bugs em algo que deveria funcionar na primeira tentativa.
Outro ponto que todo mundo esquece: o aquecimento muda o valor. Um resistor de filme metálico de 0,25W usado a plena potência pode variar significativamente. Em circuitos de precisão, como amplificadores instrumentais, essa variação é catastrófica. Use resistores de potência maior do que o necessário. Um resistor de 1W operando a metade da sua potência dissipa menos calor e tem coeficiente térmico mais estável. É um custo pequeno comparado ao problema de ter um circuito que funciona em bancada mas entra em deriva térmica quando esquenta. Existe ainda a questão dos valores não padrão. Se você precisa de um valor exato, como 4k72 ou 8k21, tem duas opções principais. A primeira é usar um potenciômetro trimpot em série ou paralelo para ajustar. A segunda é usar divisão em dois resistores. A desvantagem da primeira é que trimpots deterioram com o tempo e vibração. A segunda adiciona tolerância cumulativa. Se você soma a tolerância de dois resistores, o erro total tende a crescer. Dois resistores de 1% somados podem dar um erro de até 2% no resultado final.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Quando eu trabalho em protótipos rápidos, normalmente faço uma lista dos valores exatos que preciso e depois procuro o mais próximo na série E24. Se o valor mais próximo estiver fora da faixa aceitável, eu vejo se consigo montar com dois resistores em série ou paralelo que cheguem mais perto. Às vezes isso é mais rápido do que encomendar componentes sob medida de fornecedores asiáticos, que podem levar semanas para chegar e ainda assim vêm com tolerância de 5% em muitos casos. O site da Vishay tem tabelas de valores padrão por série E que são úteis para consulta rápida. Datasheets de resistores também listam o coeficiente de temperatura, que é um dado que poucos olham mas que faz diferença em aplicações onde a temperatura ambiente varia. Um resistor com coeficiente de 100 ppm/°C varia 1% para cada 10 graus de mudança. Em ambientes quentes, isso pode ser um problema real.
Valor comercial de resistores na prática
Quando você vai a um fornecedor local ou compra online, os valores disponíveis vão depender do estoque do fornecedor. Em países como o Brasil, muitos distribuidores mantêm estoques limitados das séries E12 e E24. Valores menos comuns da série E96 são mais difíceis de achar e costumam ter prazos de entrega maiores e preços mais altos. Isso significa que, para projetos que precisam de valores específicos, planejar a compra com antecedência evita paralisar o trabalho enquanto se espera um lote de resistores vindos da China. O que eu recomendo é manter um estoque básico de valores comuns. Resistor de 1k, 4k7, 10k, 100k, 1M são os que mais aparecem. Ter esses valores em uma caixa organizada economiza tempo precioso. Se você precisa de um valor mais específico, dá para improvisar com combinações em série ou paralelo usando o que já está disponível no estoque.
O fato é que o mercado não oferece todos os valores de forma consistente. Resistores de precisão realmente baixos, como 0,1% ou 0,01%, existem mas são caros. Se o seu projeto não exige essa precisão, use o que a série E oferece e ajuste no software se necessário. Simulação e teste prático complementam o que os componentes não entregam de fábrica. Se quiser uma referência completa, o site da Yageo tem tabelas de códigos de cores e valores padrão por série. A DigiKey e a Mouser permitem filtrar por tolerância, potência e faixa de valores. Esses filtros ajudam a encontrar o componente certo sem perder tempo navegando por categorias genéricas.
O mais importante é entender que o valor nominal é só um ponto de partida. A tolerância, o coeficiente térmico e a estabilidade no tempo são parâmetros que fazem parte do valor real do resistor. Ignorar esses fatores leva a projetos que funcionam em teoria mas falham na prática. Medir, testar e documentar os valores reais dos componentes que você usa é o que separa um projeto que sobrevive do ambiente de um que funciona debaixo de uma mesa climatizada.
