Entendendo os tipos de fio de cobre na prática
Você já abriu uma caixa de material elétrico e se perdeu entre tantas siglas? ABNT, NBR, THW, THHN, EPR... Isso é normal. O mercado brasileiro vende muitos cabos e a maioria dos eletricistas novatos tem dificuldade em distinguir quando usar cada um. Vou tentar organizar isso sem enrolação. Tipos de fio de cobre se dividem basicamente por dois fatores: o isolamento e a estrutura do condutor. O cobre em si é sempre o mesmo material condutor, com condutividade de cerca de 58 MS/m para o cobre eletrolítico degrapeado (o padrão da indústria). O que muda é a cobertura e como os fios internos estão organizados.

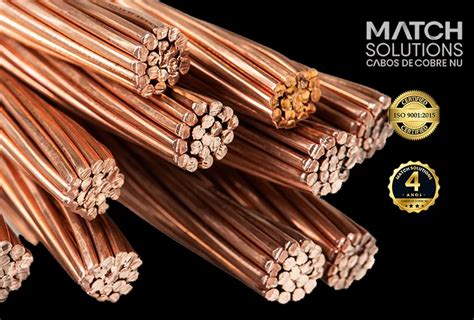

Condutor maciço versus flexível
O condutor maciço é aquele fio único de cobre, grosso o suficiente para manter a forma. É o que você usa em instalações fixas residenciais, passagem por calha ou conduit rígido. Um cabo NNY 4mm maciço tem um núcleo de cobre sólido com 2,2mm de diâmetro. É barato, fácil de instalar e não se deforma com o tempo se bem apertado no terminal. O condutor flexível, identificado pela letra F na norma, é formado por dezenas de filamentos finos de cobre torcidos. Um NYF 2,5mm tem cerca de 19 fios de 0,4mm cada. A flexibilidade permite passagem por trajetos sinuosos onde um maciço não entraria ou rasparia o isolamento. O problema é que a conexão precisa ser feita com terminais bifurcados ou orelhados. Se você apertar um flexível direto no disjuntor sem terminal, o contato piora em meses e o cabo pode superaquecer. Vi isso acontecer em um quadro de distribuição residencial há dois anos. O eletricista tinha posto o cabo NYF 6mm direto nos bornes do disjuntor de 63A sem terminal. Em nove meses, o cabo escureceu e o borne estava aquecido ao toque. A solução foi abrir tudo, replacing com terminais bucasingulares M6 e apertar com chave dinamométrica em 2,5Nm, conforme especificação do fabricante do disjuntor.
Isolamento PVC versus borracha EPR
A maioria dos cabos residenciais usa PVC como isolamento e capa. O PVC é barato, flexível em temperatura ambiente e atende à NBR 5410 para a maior parte das aplicações internas. O problema do PVC é a temperatura. Ele amolece a partir de 70°C e o rating térmico do isolamento padrão é 70°C. Se o cabo operar consistentemente perto desse limite, o PVC envelhece mais rápido e pode trincar com o tempo. O EPR (borracha etileno-propileno) aguenta até 90°C continuamente. Cabos como o EI-90 ou cabos com isolante de EPR são usados em indústrias onde há máquinas que aquecem o ambiente ao redor dos eletrodutos. O custo é cerca de 30 a 50% maior que o PVC equivalente. Em uma instalação residencial comum, nunca vi necessidade de EPR. Mas em um quartzo de usinagem com vários motores de 5CV próximos, o EPR evita que o cabo degrade prematuramente só pelo ambiente quente, mesmo sem sobrecarga real.
Tipos de capas e classificações comuns
NNY e NNY-F: cabo unipolar com isolamento e capa de PVC. O padrão para iluminação e tomadas em paredes. Disponível de 1,5mm a 50mm para uso residencial e predial. Preço justo e fácil de encontrar em qualquer casa de material. NY e NY-F: similar ao NNY mas com especificação ligeiramente diferente na NBR 5571. A diferença prática é mínima. Muitos fornecedores tratam como sinônimos. O importante é verificar se o cabo tem selo do INMETRO.
THW e THHN: isolamento de PVC cross-linked (XLPE) ou similar, com melhor resistência térmica. O THW suporta 75°C úmido e o THHN suporta 90°C seco. São usados mais em eletrodutos expostos e quadros de comando. O THHN é mais rígido que o NNY e às vezes difícil de introduzir em conduítes já lotados. VLY e VLY-F: cabo com isolamento e capa de PVC, classificação antiga que ainda aparece em orçamentos. Equivalente ao NNY na prática. A denominação mudou com a atualização das normas, mas o produto é o mesmo.
👉 Clique no botão abaixo para saber mais sobre o assunto!
CU e CE: cabos para comunicação e controle, com isolantes diferentes. Não confundir com cabos de potência. Aação do CU é muitas vezes de PVC comum, mas a construção é para sinais, não para carga.
Selecionando a bitola certa
A tabela de capacidade de condução da NBR 5410, Anexo B, é a referência. Mas ela assume condições específicas de instalação: cabo em eletroduto embutido em parede, quatro condutores carregados, temperatura ambiente de 30°C. Se sua instalação difere, precisa aplicar fatores de correção. Um erro comum é escolher a bitola apenas pela corrente do disjuntor. Um disjuntor de 32A não significa automaticamente cabo de 6mm. Você precisa verificar a instalação. Se o cabo estiver em eletroduto empilhado com outros cinco circuitos, o fator de correção pode cair para 0,70. Nesse caso, um cabo de 6mm (capacidade teórica de 41A na tabela base) passaria a ter capacidade de 29A. O disjuntor de 32A estaria então desprotegendo o cabo. A solução seria subir para 10mm ou separar os eletrodutos.
Outro erro frequente é ignorar a queda de tensão em circuitos longos. Para iluminação, a NBR 5410 recomenda queda máxima de 3% no ramal e 2% no circuito terminal. Um circuito de iluminação de 40 metros com carga de 10A usando cabo de 1,5mm tem queda de cerca de 4,5%. Isso significa luz fraca nas pontas e aquecimento desnecessário. O correto seria 2,5mm, que reduz a queda para cerca de 2,2%. A diferença de custo entre 1,5mm e 2,5mm num ramal de 40 metros é de aproximadamente R$ 12,00. Não vale o risco.
Questões que ninguém conta
O selo do INMETRO é obrigatório desde 2013 para a maioria dos cabos. Cabos sem selo podem parecer iguais por fora mas ter seção real inferior à nominal. Já medi cabulos vendidos como 4mm com seção de 3,2mm reais usando paquímetro e balança de precisão. O preço era 15% mais barato. A economia não compensou quando o cabo entrou em colapso térmico após oito meses de operação contínua. O cobre reciclado versus cobre eletrolítico também faz diferença. Cabos de menor procedência às vezes usam cobre com impurezas que reduzem a condutividade em 5 a 10%. O cabo esquenta mais e a queda de tensão aumenta proporcionalmente. A diferença não é gritante mas em circuitos dimensionados no limite, esses 5% podem ser a diferença entre funcionar corretamente ou disparar o disjuntor por sobreaquecimento.
Armazenamento também importa. Cabo NNY deixado exposto ao sol direto por semanas perde propriedades do isolamento. O PVC fica ressecado e racha ao dobrar. Se comprar cabo para estoque, mantenha nas embalagens originais em local coberto e seco. Cabo que chegou rachado na porta da obra já nasce com problema, mesmo que a rachadura não seja visível a olho nu. A escolha correta depende do uso, do ambiente e do preço. Não adianta colocar cabo de EPR em uma tomada de quarto residencial. Não adianta usar maciço onde o trajeto exige flexibilidade extrema. E não economize na bitola por questão de preço de material. O custo de refazer uma parede porque o cabo queimou é ordem de grandeza maior que a diferença entre 2,5mm e 4mm.
