Como usar uma tabela de dureza na prática
Uma tabela de dureza não é uma lista que você consulta e resolve seu problema. É uma ferramenta de referência que precisa ser interpretada dentro do contexto do seu material e do método de ensaio usado. A primeira coisa que quase todo mundo esquece é que existem escalas diferentes — Rockwell, Brinell, Vickers, Shore, Mohs — e convertê-las entre si não é exato. Os valores aproximados são úteis para uma primeira triagem, mas se você está especificando um material para uma aplicação crítica, confiar cegamente numa conversão de Tabela Dureza de Materiais sem validar no laboratório vai te dar problemas. Vou explicar como eu lido com isso porque já quebrei peça por causa disso um dia desses. Estávamos substituindo um aço 4140 em estado temperado e revenido por um 4340 num projeto de eixo de transmissão. A especificação dizia dureza de 28 a 32 HRC para ambos. Peguei a tabela, vi que os valores batiam e mandei comprar o material. Quando chegamos à etapa de usinagem por grind, o 4340 trincou. O problema não estava na dureza medida, mas na tenacidade. O 4340 nessa faixa de dureza é mais sensível a trincas de rebaixa do que o 4140, mesmo com números idênticos de dureza. A tabela não te avisa disso. Eu tive que voltar ao laboratório, pedir ensaio de tenacidade à fratura (K1C) e fazer testes destructivos antes de aprovar o lote. Levou duas semanas e custos extras que poderiam ter sido evitados com uma especificação mais completa desde o início.

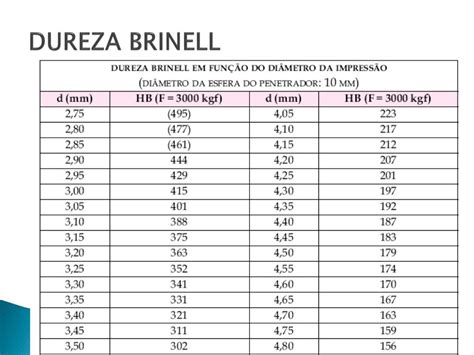

O que a tabela dureza de materiais realmente mostra
A tabela em si agrupa materiais — metais, polímeros, cerâmicas, compósitos — e associa faixas de dureza a cada um deles. O problema é que esses valores variam conforme a família da escala. Um aço inox 304 pode marcar 90 HRB e 200 HV, enquanto um aço carbono simples na mesma faixa visual pode marcar 70 HRB. Os números parecem próximos, mas a microestrutura é completamente diferente. A dureza mede resistência à penetração, não resistência real ao desgaste ou carga. Essas coisas estão correlacionadas, mas a correlação não é linear. Dentro da escala Rockwell, você tem as subescala B (esferas de aço, para materiais mais macios) e C (cone de diamante, para materiais endurecidos). Trocar a subescala sem motivo é um erro comum. Usei HRB num material que deveria ser testado em HRC porque a peça era grossa e a superfície tinha rebarbas que não foram removidas. A esfera de aço afundou de forma inconsistente e o resultado ficou em 95 HRB, mas quando refiz com a superfície adequada e uso de HRC, veio 35 HRC. Os dois valores descrevem coisas diferentes. A tabela mostra ambos, mas sem a nota sobre qual condição de ensaio se aplica, ela é inútil.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Limitações que ninguém conta
A primeira limitação é que a tabela não considera anisotropia. Materiais laminados, forjados ou com textura de conformação mecânica terão dureza diferente dependendo da direção do teste. Eu testei chapas de alumínio 6061-T6 em três direções distintas — longitudinal, transversal e normal — e os valores de HV variaram até 12% entre elas. A tabela mostra um intervalo genérico de 95 a 110 HV para esse material, mas o valor real no seu componente depende de como ele foi processado. A segunda limitação, e a mais perigosa, é que a dureza superficial não representa o comportamento do material em profundidade. Tratamentos como cementação, nitretação ou TIG hardfacing criam camadas superficiais com dureza muito acima do núcleo. Você mede na superfície e vê 700 HV, acha que o material inteiro é assim, e então surpreendentemente a peça falha por deformação plástica do núcleo mole. A tabela de dureza de materiais não explica isso porque não é informação que cabe numa tabela. Ela mostra valores pontuais, não perfis.
Como eu faço validação real
O que eu faço antes de confiar num número da tabela é pedir um relatório de ensaio físico, não apenas olhar a referência. O relatório precisa conter o método (escala, carga aplicada, tempo de manutenção da carga), a dimensão da amostra e as condições de preparação da superfície. Um ensaio Vickers com 10 kgf e outro com 50 kgf no mesmo material podem dar resultados diferentes por efeito de tamanho de impressão, especialmente em materiais finos ou tratados superficialmente. Isso se chama efeito substrato e acontece quando a impressão do penetrador influencia a zona abaixo dela, distorcendo a leitura. Para materiais não metálicos, a coisa fica ainda mais solta. Plásticos como nylon absorvem umidade e amolecem. Silicone varia conforme a formulação do fabricante. A tabela vai te dar um número médio, mas o produto real pode variar 20 a 30% dependendo do lote e das condições ambientais de armazenamento. Se você trabalha com esses materiais, o mais viável é manter um banco de dados interno com medições suas, não depender de valores genéricos. Eu comecei a fazer isso em 2018 quando um fornecedor mudou a formulação de uma borracha de silicone e o valor de dureza Shore A caiu de 70 para 58 sem aviso. A peça que eu estava especificando com base na tabela falhou em teste de compressão permanente. A partir daí, todo material não metálico que entra na minha linha passa por medição de entrada com durometro calibrado antes de qualquer especificação final ser fechada.
O básico que funciona é o seguinte: defina a escala certa para o material, verifique se a condição de ensaio corresponde ao estado do material (recozido, temperado, laminado a frio), e nunca use conversão de tabela como único critério de aceitação. O resto é ajuste fino com dados reais.
