Guia prático para usar tabelas de condutores elétricos na instalação real
A tabela de condutores elétricos é o documento que você consulta quando precisa saber quantos amperes um cabo aguenta sem derreter o isolante ou disparar o disjuntor no dia seguinte. Na prática, ela resume décadas de ensaios de laboratório e normativas em páginas que parecem simples, mas escondem algumas armadilhas que só aparecem quando o profissional já errou um pouco antes de aprender.
Onde encontrar a tabela de condutores elétricos correta

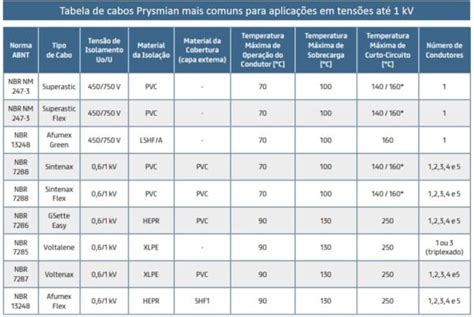

A referência oficial no Brasil é a NBR 5410, que traz as tabelas de capacidade de condução de corrente para os métodos de instalação mais comuns. Você pode baixar o documento pela ABNT, mas ninguém lê a norma inteira de primeira. O mais útil é pegar uma versão resumida em PDF, muitas disponíveis em sites de fabricantes como Prysmian, Brascabo e Nexans. Essas versões condensam apenas as tabelas relevantes e já vêm com exemplos prontos, o que economiza uns 10 minutos de consulta por projeto. Há também as tabelas próprias dos catálogos dos fabricantes de cabo. Elas são ligeiramente diferentes da norma porque cada marca testa seu próprio composto de PVC ou EPR. A diferença é pequena, cerca de 5% no máximo, mas em projetos maiores isso se traduz em diferença real de preço do material.
Como ler a tabela sem cometer erros comuns
Olhe primeiro para o método de instalação. Um cabo embutido em alvenaria tem capacidade diferente do mesmo cabo passando por eletroduto embutido no concreto ou do mesmo cabo exposto no ar. A NBR 5410 define os métodos como C, A, B1, B2, etc. O método C, por exemplo, é para condutor isolado em parede, enquanto o método B2 é para eletroduto embutido em alvenaria com dois ou mais circuitos. Se você ler a coluna errada, pode superestimar a capacidade do cabo em até 40%. Em seguida, verifique o material do condutor e do isolamento. Condutores de cobre têm capacidade maior que os de alumínio para a mesma seção. O PVC suporta até 70°C, enquanto o EPR suporta 90°C. Isso altera a tabela inteira. Um cabo 16mm² de cobre com isolamento em PVC aguenta cerca de 76A no método B2, enquanto o mesmo cabo em EPR aguenta cerca de 92A. A diferença é tão grande que muitos engenheiros iniciantes esquecem de trocar a coluna quando mudam o tipo de isolante.
Por último, olhe para as faixas de correção. Temperatura ambiente acima de 30°C exige fator de correção para baixo. A tabela já traz os fatores, mas é fácil errar a interpolação quando a temperatura está entre os valores listados. Eu costumo arredondar sempre para baixo, nunca para cima, porque uma subestimativa leve não causa problema, mas uma superestimativa sim.
Um problema real que vi acontecer e como resolvi
Em um projeto residencial em São Paulo, o projetista dimensionou os circuitos de tomadas de uso geral usando a tabela do método A, que considera cabo em contato direto com a superfície. O instalador, por sua vez, passou os condutores dentro de eletroduto embutido na laje, que corresponde ao método B2. A diferença de capacidade entre os dois métodos para um cabo 2,5mm² é de aproximadamente 21A contra 18A. Parece pouco, mas o disjuntor escolhido foi de 20A, que disparava toda vez que duas máquinas de lavar e um chuveiro funcionavam ao mesmo tempo. A tensão de linha caía e o equipamento de proteção interpretava como curto-circuito. Troquei o disjuntor por um de 16A e mantive o mesmo cabo, respeitando a capacidade real do método B2. O problema desapareceu. Esse caso mostra algo que a tabela sozinha não avisa: o método de instalação real nem sempre é o mesmo que o projetista assumiu. Sempre verifique como o cabo realmente vai ser instalado antes de confiar na capacidade listada.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O que a tabela não mostra e você precisa saber
A tabela de condutores elétricos lista apenas a capacidade de condução de corrente em regime permanente. Ela não considera quedas de tensão, que são o problema número um em circuits de iluminação de longa distância. Um cabo de 2,5mm² pode aguentar 21A segundo a tabela, mas se você levar esse cabo por 80 metros alimentando luzes, a queda pode ser de 6% ou mais, e a norma limita a 5%. Nesse caso, você precisa aumentar a seção, mesmo que a corrente esteja bem abaixo do limite térmico. Outro ponto que a tabela omite é o efeito de agrupamento. Quando você coloca três ou mais circuitos no mesmo eletroduto, a capacidade de cada um cai porque o calor se acumula. A NBR 5410 traz fatores de correção para agrupamento, mas eles são complicados de aplicar manualmente. Para projetos pequenos, posso estimar uma redução de 20% a 30% quando há quatro circuitos no mesmo tubo, mas para projetos grandes o ideal é usar um software de dimensionamento.
Também não há nada na tabela sobre curtos-circuitos. A capacidade de suportar correntes de falta depende da seção do cabo, mas também do tempo de atuação do disjuntor e do tipo de curva. Um disjuntor tipo C dispara mais rápido que um tipo B para a mesma corrente, mas isso não aparece nas tabelas de capacidade de condução.
Quando a tabela falha completamente
Existem situações onde a tabela de condutores não serve de nada. Cabos subterrâneos em solo com resistividade térmica alta podem ter sua capacidade reduzida drasticamente, e a norma oferece tabelas específicas para isso. Cabos em ambientes com radiação solar direta também entram em outro parâmetro, porque o isolamento aquece por irradiação, não por condução. Instalações em indústrias químicas exigem cabos com isolamentos especiais, e a capacidade térmica desses materiais segue tabelas próprias do fabricante, não as da NBR 5410. Se você precisar dimensionar circuitos de motores trifásicos de alta potência, a abordagem muda. A corrente nominal do motor é diferente da capacidade do cabo, e o partidas repetidas aquecem o condutor de forma cíclica. Nesse caso, o mais seguro é consultar o catálogo técnico do fabricante do motor e do cabo juntos, usando sempre a menor capacidade encontrada.
Dicas que economizam tempo sem comprometer segurança
Antes de qualquer coisa, tenha sempre à mão uma planilha de dimensionamento com as tabelas embutidas. Eu monto uma com as colunas do método B2 para cobre e PVC, que é o cenário mais comum em edificações residenciais e comerciais. Assim, em vez de abrir o PDF a cada decisão, você digita a seção e o comprimento e a queda de tensão aparece automaticamente. Isso costuma reduzir o tempo de dimensionamento de circuitos de iluminação de 45 minutos para cerca de oito minutos por trecho. Use sempre o fator de correção de temperatura mais rigoroso. Se o projeto prevê temperatura de 35°C e a tabela só tem 30°C e 40°C, use o fator de 40°C. É mais seguro e evita retrabalho na obra. A diferença no preço do cabo é mínima, mas o custo de trocars os condutores depois de instalados é alto.
Para circuitos de tomadas de uso geral, considere desde o início que a carga real pode ultrapassar a carga teórica. Uma cozinha residencial com micro-ondas, cafeteira e liquidificador juntos pode puxar mais de 20A em um único circuito de 127V. Se o projeto previu 15A, aumente a seção para 4mm² ou divida em dois circuitos. A tabela mostra que 4mm² aguenta 28A no método B2, então sobra margem para crescimento futuro. Quando o eletroduto já estiver instalado e você perceber que a capacidade é insuficiente, não tente improvisar com disjuntores menores. O correto é trocar o cabo, mesmo que o custo seja alto, porque disjuntor menor protege o cabo, mas não resolve o aquecimento se a carga real continuar ali. Esse erro eu vi em um prédio comercial onde o engenheiro substituiu todos os disjuntores de 32A por 20A para "resolver" o problema. Três meses depois, um dos disjuntores disparou durante um incêndio e o dano foi muito maior do que seria se tivesse trocado o cabo na obra.
