Tabela De Aço Peso

Como usar uma tabela de aço peso na prática

Eu comecei a confiar em tabelas de aço peso há muitos anos quando ainda trabalhava em um escritório de cálculo estrutural. Antes disso, eu gastava tempo demais calculando peso de seções por fórmula manual e errava com frequência, principalmente em perfis compostos. A diferença foi imediata. Desde que eu passei a usar tabelas padronizadas da ABNT NBR 8800, o tempo de análise caiu para uma fração do que era. O problema é que muita gente acha que usar uma tabela de aço peso é só abrir e copiar os números. Isso não funciona bem quando você não sabe o que está olhando.

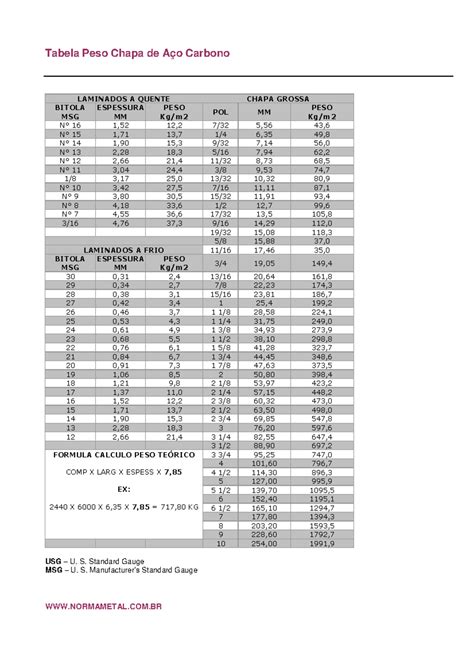

O que a tabela de aço peso realmente mostra

Uma tabela de aço peso lista, para cada perfil normalizado, propriedades geométricas e mecânicas que entram diretamente no dimensionamento. Os dados mais relevantes são a massa por metro linear, a área da seção transversal, os momentos de inércia, o módulo de resistência elástica, o raio de giração e a largura e espessura das mesas e alma. Esses valores servem para calcular tensões, verificações de flambagem, peso total da estrutura e carga admissível em apoios e ligações. Você vai encontrar tabelas publicadas pela ABNT para perfis laminados, como os W, S, M, C e L. Encontra também catálogos de siderúrgicas como AperAM, Gerdau e ArcelorMittal, que muitas vezes trazem dados complementares, incluindo tolerâncias dimensionais e versões métricas de perfis ASTM. Eu normalmente uso como referência principal a NBR 8800 porque ela alinha os dados às condições de projeto adotadas no Brasil.

Como ler uma tabela de aço peso sem errar

Abra o documento e localize o tipo de perfil que você precisa. Identifique a designação completa do perfil, como W 310x39 ou C 200x20. Olhe a coluna de massa por metro linear e anote o valor. Confira a área da seção e compare com a área teórica calculada a partir das dimensões brutas, porque perfis laminados têm arredondamentos nos cantos das mesas e transições na alma que reduzem ligeiramente a área real em relação à área teórica. Se a diferença for maior do que você esperava, verifique se a tabela usa valores nominais ou valores efetivos para cálculo estrutural. Depois, olhe os momentos de inércia em relação aos eixos x e y. O eixo x é geralmente o eixo forte e o eixo y é o eixo fraco. Um erro comum é inverter esses eixos ao modelar a peça no software de cálculo. Eu já vi gente aplicar o raio de giração do eixo errado em verificação de flambagem e o resultado veio completamente fora da faixa aceitável. Quando você está fazendo cálculo manual, anote explicitamente qual eixo está sendo usado e mantenha essa notação em todas as planilhas e memória de cálculo.

Outro ponto que as pessoas costumam ignorar é a classe da seção. A NBR 8800 classifica seções em função da esbeltez dos elementos compressivos. Perfis mais esbeltos podem ter redução de resistência por instabilidade local, e isso afeta diretamente a capacidade de carga. Se a sua tabela não mostra a classificação da seção, você precisa fazer esse cálculo ou consultar um anexo da norma. Eu costumo fazer isso rapidamente usando os valores de largura e espessura da mesa e da alma que a própria tabela fornece.

Um problema real que eu encontrei e como resolvi

Num projeto de galpão industrial, eu precisei dimensionar uma treliça de cobertura com perfis tubulares quadrados soldados. A primeira versão da tabela que eu tinha apenas listava a massa e as áreas, mas não vinham os momentos de inércia de forma explícita para aquele tamanho de tubo. Eu tentei interpolar entre os tamanhos mais próximos e acabei chegando a um erro de cerca de 4 por cento no momento de inércia. Esse erro não parece muito, mas na verificação de flambagem lateral com torção de uma barra de 8 metros, ele fez a taxa de interação subir de 0,82 para 1,12, o que invalidava o dimensionamento. Eu resolvi isso recalculando os momentos de inércia diretamente a partir das dimensões nominais do tubo, usando Ia=bd³/12-BD³/12 para cada eixo, e apliquei uma correção de tolerância de fabricação baseada na norma ABNT NBR 10.559 para tubos estruturais. Depois, colei os valores recalculados em uma planilha interna e fiz uma verificação cruzada com os perfis W equivalentes em peso para garantir que a rigidez estava coerente. O tempo gasto nisso foi cerca de 40 minutos, mas evitou que eu tivesse que refazer o dimensionamento inteiro depois.

Dados que você precisa extrair e em que ordem

Para a maioria dos projetos, eu sigo esta sequência para não esquecer nada importante. Primeiro, a massa por metro linear e a área da seção. Segundo, os momentos de inércia Ix e Iy. Terceiro, os módulos de resistência elástica Wx e Wy. Quarto, os raios de giração rx e ry. Quinto, as dimensões geométricas das mesas e da alma, com espessuras e larguras. Sexto, a classificação da seção segundo a NBR 8800. Sétimo, o peso total estimado da estrutura, multiplicando a massa por metro pelo comprimento de cada barra e aplicando um fator de perda por corte e emendas, que normalmente varia entre 5 e 10 por cento dependendo da complexidade do detalhamento. Se você estiver verificando ligações parafusadas ou soldadas, também precisa anotar as espessuras efetivas dos elementos que participam da conexão, porque a espessura nominal pode diferir da espessura real após usinagem ou tratamento térmico. Eu costumo manter uma aba de anotações na planilha com essas observações, para que qualquer revisor consiga acompanhar o raciocínio sem precisar abri
