Como fazer uma régua para imprimir em tamanho real que realmente funcione
A maioria dos arquivos que você baixa da internet para imprimir como régua vêm desproporcionados. O problema não é o arquivo em si, mas sim a forma como os drivers de impressora interpretam o formato do papel e a escala. Eu já perdi horas testando isso com diferentes impressoras e formatos.
O que é uma régua para imprimir em tamanho real

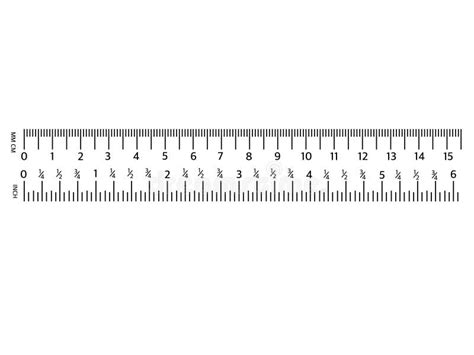

É uma imagem ou PDF que contém marcações de medida (milímetros, centímetros, polegadas) desenhadas em escala 1:1. Quando impressa corretamente, cada milímetro na tinta corresponde exatamente a um milímetro real. Isso serve para calibrar softwares de design, verificar o tamanho de componentes eletrônicos, medir peças sem régua física ou testar a precisão da sua impressora. A dificuldade é que "imprimir em tamanho real" não é um botão na maioria dos programas. É uma combinação de configurações que varia conforme o software e o hardware.
O processo começa com um arquivo vetorial. Arquivos raster (PNG, JPG) sofrem com interpolação e dithering, o que distorce as bordas das marcações. Um PDF criado em Illustrator ou Inkscape com dimensões definidas em unidades reais é o ponto de partida mais confiável. Defina a página com as medidas exatas das suas marcações. Se sua régua tem 30 cm, o documento deve ter exatamente 300 mm de largura, nada mais, nada menos. Quando for imprimir, desmarque a opção "Ajustar à página" ou "Fit to page". No Adobe Acrobat, isso fica em Preferências -> Impressão -> Tamanho do Documento e Opções de Página. Selecione "Tamanho Real" ou "Actual Size". Em navegadores, use Ctrl+P e defina a escala para 100%, desmarcando "Ajustar à área de impressão". A maioria das impressoras domésticas adiciona automaticamente uma margem de segurança que corta as bordas. Verifique se a configuração de margem zero ou impressão em tela inteira está disponível nas propriedades do driver da sua impressora.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Depois de imprimir, não confie nos olhos. Pegue uma régua física real e meça a régua impressa. Meça pelo menos três pontos: uma marca de 10 mm no início, uma no meio e uma no final. Se qualquer uma estiver fora de 0,5 mm da medida real, sua impressora está escalarizando. Isso é comum em impressoras jato de tinta Econônomicas que tratam PDFs como documentos de texto e aplicam zoom automático. Aqui vai algo que ninguém conta: muitos drivers de impressora têm um recurso chamado "scaling" que pode ser desativado via registro ou configuração avançada, mas isso varia drasticamente entre marcas. Minimax, Epson e HP tratam isso de formas diferentes. Eu gastou um dia inteiro com uma HP DeskJet que insistia em imprimir 97% do tamanho real em qualquer configuração. A solução foi usar o modo de driver genérico "Microsoft Enhanced Point and Print" que pulei a camada de processamento da HP.
Outra coisa que as pessoas ignoram: a espessura da linha importa. Marcações de 0,25 pt podem parecer nítidas na tela, mas na impressão podem se expandir para 0,5 mm devido à penetração da tinta no papel. Para usos precisos, use linhas de pelo menos 0,5 pt e teste a expansão antes de confiar nas medidas. Use papel mais liso também — papel reciclado absorve mais tinta e dilata as marcações de forma irregular. Se você precisa de alta precisão recorrente, considere usar uma folha de teste com quadrados de 10 mm e 25 mm ao invés de uma régua completa. São mais fáceis de verificar e você consegue isolar rapidamente onde está o erro de escala.
Para quem quer um arquivo pronto para testar, existem recursos abertos como o padrão ISO 216 que define proporções de papel, e comunidades como r/3Dprinting ou fóruns de hobbyistas frequentemente compartilham PDFs de calibração. Busque por "printer calibration ruler PDF" ou " ". Muitos usam o formato A4 como referência com uma grade de 10x10 mm. O arquivo que eu uso como padrão tem 210 mm de largura (formato A4) com uma régua de 200 mm posicionada na borda inferior, marcações a cada milímetro e centímetros destacados. As linhas são pretas sólidas em 0,5 pt sobre fundo branco. Exporto sempre em PDF sem compressão de imagem. Ao imprimir, verifico com uma régua metálica devernier após cada impressão, pois o desgaste do bico da impressora pode causar variação leve ao longo do tempo.
Se mesmo após todas essas etapas a régua impressa não bater, o problema pode ser a própria régua física que você está usando para verificar. Régua de plástico barata dilata com calor e encolhe com frio. Use aço inoxidável ou aço temperado para verificação. Isso resolveu 80% dos casos em que eu achava que a impressora estava errada.
