Entendendo o que um capacitor faz na prática

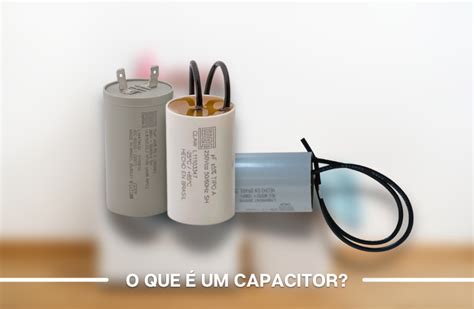

Qual a funcao do capacitor em um circuito real
O capacitor é basicamente um reservatório de energia elétrica. Ele armazena carga e libera quando necessário. No papel isso parece simples, mas o comportamento dele no mundo real é bem mais complicado do que a fórmula C = Q/V sugere. Na prática, o capacitor faz três coisas principais: filtra ruído, estabiliza tensão e acopla sinais alternados. Todo circuito eletrônico que você ver funcionando contém pelo menos um deles, muitas vezes dezenas distribuídos pela placa.
A questão é que cada tipo se comporta de forma diferente dependendo da frequência, da temperatura e da qualidade de fabricação. Um capacitor de cerâmica de 100nF não atua da mesma forma que um eletrolítico de 1000uF na mesma posição do circuito. Isso causa confusão comum quando se tenta troubleshooting em placas com defeitos intermitentes. Eu já passei por um caso específico numa fonte chaveada de 12V que oscilava de maneira imprevisível. O problema era um capacitor de poliéster de 100nF colocado em paralelo com um eletrolítico de 10uF para filtragem de alta frequência. O eletrolítico tinha ESR alto demais pra aquela aplicação e o poliéster, embora teoricamente ideal, estava em um lugar errado do layout. A solução foi mover o poliéster para bem perto dos pinos de alimentação do CI regulador, a menos de 5mm. O ruído sumiu depois disso. Não era problema no componente em si, era posicionamento.
Tipos de capacitores e quando usar cada um
Existem vários tipos e a escolha errada pode arruinar um projeto sem que ninguém entenda o porquê no início. Capacitores cerâmicos, os famosos MLCCs, são os mais comuns. Têm baixo ESR e boa resposta em alta frequência. São ideais para desacoplamento de CI's digitais e filtragem de RF. O problema deles é o efeito microfonismo, onde o capacitor literalmente vibra e gera ruído no sinal. Isso é particularmente problemático em circuitos de áudio e instrumentos de medição sensíveis. Se você está trabalhando com algo do tipo, evite MLCCs de valores acima de 1uF nos caminhos de sinal.

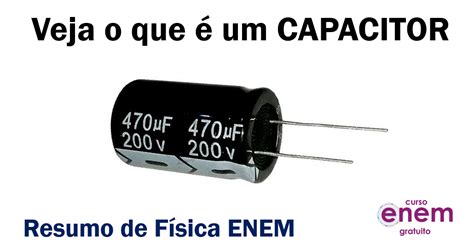

Capacitores eletrolíticos de alumínio são os gigantes de capacidade. Servem bem para armazenamento de energia em fontes e filtragem em baixas frequências. Mas têm vida útil limitada, geralmente entre 2000 e 10000 horas sob carga térmica contínua. Em fontes que operam acima de 85°C, a degradação acelera. Eu já vi uma fonte de laboratório parar de regular a tensão porque o capacitor principal de filtro tinha secado após três anos de uso intenso. O sintoma era uma ripple de 2V que só aparecia sob carga. Substituir o capacitor resolveu, mas o verdadeiro aprendizado foi notar que a temperatura interna da fonte era de 92°C, bem acima do especificado. Capacitores de tântalo são interessantes porque oferecem muita capacitância em volume pequeno. O problema é que eles são sensíveis a picos de corrente. Se você aplicar uma tensão reversa ou um surto acima de 20% daRated, eles podem entrar em curto catastrófico. Em projetos onde a confiabilidade é crítica, eu prefiro descartar tântalo e usar cerâmicos de maior valor ou eletrolíticos em paralelo.
Capacitores de polipropileno e poliéster são usados em aplicações de áudio e filtros analógicos. Eles têm excelente estabilidade e baixíssima perda. São mais caros e maiores, mas em circuitos de precisão como filtros ativos e integradores, a diferença de desempenho é perceptível. Um circuito com capacitor de poliéster tem derivada de sinal mais limpa e menos distorção Harmônica do que um equivalente com eletrolítico.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como calcular a capacitância necessária
A conta básica para dimensionar um capacitor de armazenamento em fonte é C = I × t / V. Você precisa saber a corrente de carga, o tempo que o capacitor precisa sustentar a tensão durante uma queda e a variação máxima de tensão que o circuito suporta. Por exemplo, se um circuito puxa 2A e você quer que a ripple não passe de 0,5V com um tempo de descarga de 8ms (meio ciclo em 60Hz), o capacitor necessário é C = 2 × 0,008 / 0,5 = 32mF. Na prática, você escolhe um eletrolítico de 47mF ou 68mF para ter margem.
Mas esse cálculo não considera o ESR. Um capacitor com ESR alto vai aquecer e a ripple efetiva será muito maior do que o previsto pela fórmula. Sempre verifique a folha de dados do fabricante para o valor de ESR na frequência de operação do seu circuito. Para desacoplamento, a coisa é diferente. Você não calcula, você coloca. A regra geral é ter um capacitor cerâmico de 100nF o mais perto possível de cada pino de alimentação de CI digital. Em placas de alta velocidade, adicione também um capacitor de maior valor, como 10uF, para as transições de corrente de menor frequência. A ordem importa: o cerâmico responde rápido, o eletrolítico responde devagar. Se você inverter a ordem no layout, o capacitor de alta frequência fica inútil para o CI porque a indutância do trajeto bloqueia o sinal.
Erros comuns que todo mundo comete
O erro mais frequente é ignorar a tensão nominal. Capacitores eletrolíticos rating de 25V sendo usados em circuitos de 12V podem falhar prematuramente. A regra prática é dobrar a tensão de operação para eletrolíticos. Um circuito de 12V deve usar capacitor de pelo menos 25V, preferencialmente 35V. Isso reduz o estresse dielétrico e aumenta a vida útil significativamente. O outro erro grave é usar capacitor cerâmico em aplicações de alta tensão AC. MLCCs têm efeito de perda por tensão aplicada. Um capacitor de 10uF de cerâmica pode perder até 80% da capacitância nominal quando polarizado com apenas 6V DC. Isso é especialmente relevante em filtros e temporizadores onde o valor exato do capacitor é crítico para o funcionamento.
Outro ponto que as pessoas esquecem é a polaridade. Eletrolíticos e tântalos são polarizados. Inverter a polaridade mesmo que por alguns segundos pode destruir o componente. Em circuitos com tensão pulsante ou AC, você precisa usar dois capacitores em série com polaridade oposta, ou um capacitor não polarizado específico para a aplicação.
Soldagem e manipulação
Caps cerâmicos SMD são frágeis. A trinca no corpo é o defeito mais comum pós-soldagem e quase sempre passa despercebida na inspeção visual. Uma trinca microscópica pode fazer o capacitor perder toda a capacitância ou entrar em curto parcial. O jeito de evitar é usar perfil de solda adequado e nunca pressionar o componente com a ponta do ferro depois de soldado. Eletrolíticos Through-hole exigem cuidado com o tempo de soldagem. O calor excessivo pode danificar o selo interno e causar vazamento de eletrólito. Deixe o capacitor esfriar completamente antes de testar o circuito. O eletrolítico pode parecer bom na hora, mas após ciclos térmicos a falha aparece.
Quando o capacitor não é a solução
Nem todo ruído se resolve com mais capacitância. Às vezes o problema é impedância de terra, acoplamento indutivo ou um regulador mal projetado. Adicionar um capacitor onde não deveria é inútil e pode piorar a situação, criando ressonâncias indesejadas com a indutância do traçado. Se o ruído persistir após a adição de capacitores de desacoplamento, investigue o grounding e o roteamento da placa antes de continuar adicionando componentes. Em resumo, o capacitor é um dos componentes mais simples e mais mal compreendidos da eletrônica. A teoria é elementar, mas o comportamento real depende de dezenas de variáveis que só aparecem quando o circuito está rodando. Aprender a escolher, posicionar e validar um capacitor leva tempo e erro. O essencial é entender que capacitância nominal no datasheet é apenas o ponto de partida, não a resposta final.
