Quais São Os Elementos Obrigatórios Em Um Mapa

O que realmente precisa estar num mapa para ele funcionar

Muita gente começa a desenhar mapas sem saber por onde começar e acaba esquecendo elementos básicos que transformam um desenho bonito em algo inútil. A pergunta quais são os elementos obrigatórios em um mapa parece simples, mas a resposta depende muito do tipo de mapa que você está produzindo. Um mapa geográfico tradicional tem exigências diferentes de um mapa temática ou de um plano urbano. Vou explicar o que é essencial, o que é útil e o que eu vejo pessoas errando constantemente.

quais são os elementos obrigatórios em um mapa

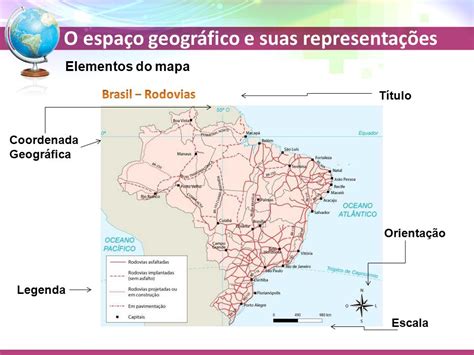

Independentemente da escala ou do propósito, existem elementos mínimos que não podem faltar. O primeiro é a escala. Sem escala, o mapa é apenas um desenho. Ela pode ser numérica, como 1:50.000, ou gráfica, numa régua desenhada no canto. Eu recomendo sempre colocar as duas quando possível, porque mapas impressos sofrem redução ou ampliação e a escala numérica sai do proporção enquanto a gráfica acompanha a alteração. O segundo elemento obrigatório é a legenda. Não adianta traçar rios, estradas e limites se ninguém consegue decodificar o que cada símbolo significa. A legenda deve ser organizada de forma lógica. Comece pelos elementos mais importantes e desça em ordem de relevância. Nunca coloque a legenda em cima de informação cartográfica, isso é um erro visual crônico que vejo em materiais técnicos por aí.

O Titulo é obrigatório e muitas vezes negligenciado. Ele deve responder a três coisas em uma frase: o que, onde e quando. Um título como "Mapa de Uso do Solo" é genérico demais. "Uso do Solo Urbano no Município de Campinas, 2024" é informativo e útil. Pessoas que pesquisam anos depois vão agradecer. A orientação, representada pela seta norte, também é essencial. Mapas antigos às vezes omitiam isso porque o norte estava sempre no topo. Hoje em dia, com formatos variados e projeções que rotacionam o referencial, omitir a orientação é pedir para alguém se perder. Colocar a seta em um local discreto mas visível resolve isso.

Fonte dos dados e data de elaboração completam o conjunto obrigatório. Isso não é formalidade burocrática. É a forma de dizer ao leitor se os dados ainda são confiáveis ou se já estão defasados. Eu vi projeto de tese inteiro ser comprometido porque o mapa usava dados de 2015 sem indicar a data de coleta. Quem lê assume que é informação atualizada e toma decisões erradas baseadas nisso.

Elementos que fazem diferença mas nem todo mundo inclui

Além do básico obrigatório, existem itens que separam um mapa amador de um mapa profissional. A grade de coordenadas é um exemplo. Em mapas de pequena escala, com áreas extensas, ela permite localizar qualquer ponto com precisão. Em mapas urbanos em grande escala, muitas vezes substituímos a grade pelo sistema de quadras ou por coordenadas UTM anotadas nos bordos. Depende do uso. Emboletos ou inset maps são úteis quando a área de estudo tem ilhas ou enclaves distantes do corpo principal. Já normalizei inserir um emboletinho no canto inferior direito quando trabalho com regiões metropolitanas que incluem municípios insulares. Economiza espaço e evita distorções de escala.

Borda e margem externa são detalhes que parecem triviais mas fazem diferença na impressão. Deixar uma área branca ao redor do mapa evita que informações importantes sejam cortadas na acabamento gráfico. Colocar também uma linha de quadro ajuda a delimitar visualmente a área mapeada.

Um problema real que eu tive e como resolvi

Num projeto de mapeamento urbano para uma prefeitura, precisei atender à lei de transparência que exigia mapas com todos os elementos obrigatórios, mas a área era tão densa que os símbolos de uso do solo se sobrepunham completamente. O resultado era uma mancha ilegível que violava o próprio princípio de clareza que a norma buscava. A solução foi criar camadas de seletividade baseadas na escala. Em vez de mostrar todos os polígonos de uso do solo em 1:2.000, defini thresholds: terrenos maiores que 500m² aparecem sempre, entre 200 e 500m² aparecem apenas quando adjacentes a vias públicas, e menores que 200m² só são representados em loteamentos novos. A legenda foi reorganizada em três níveis de detalhe. O resultado foi um mapa legível em todos os formatos de impressão, de A3 a prancha arquitetônica, sem perder informação crítica.

Onde a coisa costuma dar errado

O erro mais comum que eu vejo é a falta de coerência entre a escala gráfica e a escala numérica. Isso acontece quando o mapa é redimensionado depois de pronto. A escala numérica permanece a mesma mas a escala gráfica deixa de corresponder. Sempre exporte o mapa já no tamanho final de impressão para evitar isso. Se precisar redimensionar, refaça a escala gráfica junto. Outro problema frequente é a projeção cartográfica escolhida sem critério. Mapas do Brasil whole feitos em projeção mercator continuam aparecendo em materiais públicos e geram distorções absurdas nas regiões norte e sul. Para mapas nacionais no Brasil, a projeção SBREF ou a Albers equivalente área são opções muito mais adequadas. Escolher a projeção errada é como escolher uma régua deformada para medir algo — o resultado nunca será confiável.

Política de cores também merece atenção. Paletas coloridas bonitas mas com contraste insuficiente entre categorias adjacentes tornam o mapa ilegível para pessoas com daltonismo, que representam cerca de 8% da população masculina. Existe uma lista de paletas acessíveis, como Viridis e Plasma, que resolvem isso sem sacrificar a estética.

Quando um mapa não precisa de tudo isso

Não adianta seguir regras cegamente. Um mapa esprito para apresentação interna, feito às pressas, pode abrir mão de alguns elementos sem prejuízo grave. Mas um mapa que será publicado, distribuído ou usado como base legal precisa passar por revisão completa. O custo de corrigir um mapa após a publicação é muito maior do que o tempo gasto fazendo certo na primeira vez. Na prática, uma revisão criteriosa leva entre 20 e 40 minutos para um mapa padrão de média complexidade, enquanto corrigir um mapa publicado mal feito pode levar semanas. O básico obrigatório é escala, legenda, título, orientação e fonte. O resto é acabamento profissional. Se faltar um desses cinco, o mapa não passa na primeira olhada.
