Elementos cartográficos que realmente importam
quais os elementos de um mapa

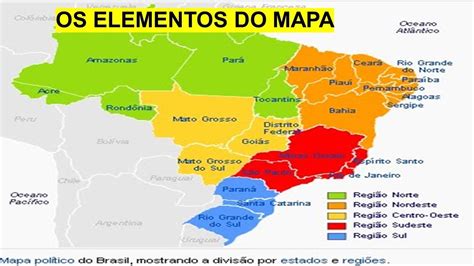

Você já pegou um mapa impresso e notou que falta uma coisa? A escala, por exemplo. Ou o Norte. A gente costuma passar direto porque o cérebro já interpreta o visual como algo completo, mas tirar um desses elementos e o mapa vira um desenho qualquer. Não serve pra navegar, não serve pra ler com precisão. Os componentes essenciais são: a escala numérica e gráfica, a legenda, a rosa dos ventos ou orientação, a título do mapa, a fonte de dados e a data de atualização. Tem também o sistema de coordenadas e, em mapas mais complexos, a grade geodésica. Tudo isso parece básico até você tentar usar um mapa de outro país que não informa qual datum foi usado. Aí os pontos não batem no terreno.
Já perdi uma tarde inteira tentando sobrepor camadas vetoriais de um GIS municipal com dados do IBGE. A projeção estava certa, mas o datum estava errado. Um ponto que deveria cair na zona urbana aparecia fora da cidade. O erro foi identificar o sistema e reprojetar com o transformador adequado, usando o datum SAD69 em vez de WGS84. Esse tipo de coisa acontece todo dia em escritório de cartografia.
Escala: o problema que ninguém conta
A escala é o elemento mais mal compreendido. Ninguém pensa que a escala numérica e a escala gráfica existem por razões diferentes. A numérica funciona em qualquer impressão, mas a gráfica se atualiza automaticamente quando o mapa é reduzido ou ampliado. Se você está imprimindo algo em tamanho variável, a escala gráfica salva seu pescoço. Um erro comum é achar que a escala define o nível de detalhe disponível. Isso é verdade parcialmente, mas o nível de generalização cartográfica também importa. Um mapa 1:50.000 feito com generalização pesada pode mostrar menos informação do que um 1:100.000 feito com generalização leve. A escala é só um dos fatores.
Legenda e simbologia: onde o mapa vira linguagem
A legenda traduz os símbolos em informação. Sem ela, um polígono verde pode ser floresta, agricultura ou área de preservação, dependendo do contexto. O problema é que legendas mal construídas geram interpretações erradas no campo. Eu já vi técnico de engenharia usar mapa com legenda ambígua e orçar uma obra num local que era totalmente inadequado. Para evitar isso, a legenda precisa seguir hierarquia visual. Classes principais em destaque, subclasses com indentação, cores com contraste suficiente para quem tem deficiência visual. Também é útil colocar a unidade de medida ao lado dos valores numéricos dentro da própria legenda.
Orientação e referência espacial
A rosa dos ventos indica o norte magnético ou o norte verdadeiro, dependendo do contexto. Mapas modernos geralmente mostram o norte verdadeiro. Se você precisa navegar com bússola no campo, isso faz diferença porque o desvio magnético varia conforme a região. No Brasil, a isogônica pode variar vários graus entre o norte e o sul do país. Um mapa sem coordenadas ou grade geodésica limita seu uso técnico. Para trabalhos de campo que exigem posicionamento, a grade UTM é indispensável. Ela permite localizar qualquer ponto com precisão de metros, algo que a latitude e longitude convencionais não fazem de forma prática em escalas grandes.
Datum, projeção e sistema de referência
Esse é o elemento que mais causa prejuízo em projetos reais. Datum define o modelo da Terra. Projeção define como a superfície curva é projetada no plano. Sistema de referência é a combinação dos dois. O Brasil mudou do SIRGAS2000 para o SAD69 e vice-versa em vários bancos de dados ao longo dos anos. Um projeto que mistura camadas de origens diferentes sem transformar o datum gera deslocamentos de até 100 metros em algumas regiões. Isso não é teoria. É um erro que aparece todo dia em escritórios de geotecnologia.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A projeção mais usada no Brasil é a Universal Transversa de Mercator, dividida em fuso. Cada fuso cobre seis graus de longitude. Trabalhar com dados de múltiplos fusos sem fazer a transformação adequada distorce distâncias e áreas de forma significativa.
Título, fonte e data de atualização
Parece óbvio, mas muitos mapas publicados na internet não trazem essas informações. O título deve descrever o conteúdo de forma objetiva. A fonte informa de onde vieram os dados. A data de atualização define se a informação ainda é confiável. Um mapa rodoviário de 2018 pode estar irrelevante hoje em dia devido a mudanças na malha viária. Em mapas digitais interativos, essa informação costuma ficar escondida em metadados. Vale a pena procurar. Se não tiver, desconfie.
Como montar um mapa funcional na prática
Primeiro, defina o propósito do mapa. Isso determina quais elementos são obrigatórios e quais são opcionais. Um mapa rodoviário precisa de escala gráfica e legenda detalhada. Um mapa temático de dados eleitorais prioriza legenda clara e título explicativo. Depois, colete os dados e verifique datum e projeção. Transforme tudo para um sistema comum antes de sobrepor camadas. Isso evita o erro que citei acima e economiza horas de retrabalho.
Em seguida, defina a simbologia. Use padrões reconhecidos pela comunidade técnica quando possível. Cores padronizadas para tipos de uso do solo, linhas padronizadas para redes viárias. Isso torna o mapa mais legível para quem já trabalha com cartografia. Finalmente, adicione todos os elementos gráficos e revise. Verifique se a escala gráfica está correta após qualquer alteração de tamanho. Confirme se a legenda cobre todos os elementos visíveis. Cheque se a orientação está indicada e se a fonte e a data estão presentes.
O que pode dar errado
Mapas sempre têm limitações. Generalização cartográfica remove detalhes inevitavelmente. Escalas pequenas escondem informações relevantes. Projeções distorcem áreas ou formas. Nenhum mapa é uma réplica perfeita da realidade. Outro ponto fraco é a obsolescência. Dados cartográficos envelhecem rápido em regiões em transformação. Mapas urbanos ficam desatualizados em poucos anos em cidades que crescem aceleradamente. A solução é confiar apenas em fontes oficiais atualizadas e sempre verificar a data de produção antes de usar como base de decisão.
Se você precisa de precisão métrica em larga escala, o ideal é recorrer a levantamentos topográficos propios ou a imagens de satélite com resolução adequada. Mapas gerais não servem para esse fim.
