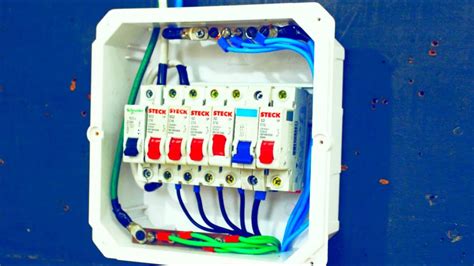

O que é um quadro de energia monofásico e como montar o seu
Um quadro de energia monofásico é simplesmente um painel que distribui eletricidade de uma única fase (127V ou 230V, dependendo da região) para diversos circuitos dentro de uma residência ou pequena comércio. Ele não é diferente de um quadro trifásico na ideia geral — disjuntores, barramentos, identificação — mas tudo opera com uma só fase e o neutro retornado. quadro de energia monofásico funciona como o centro nervoso elétrico. A entrada de energia chega pelo medidor, passa por um disjuntor geral, e dali segue para os disjuntores de circuito que protegem cada linha: tomadas, iluminação, chuveiro, etc. Cada disjuntor deve ser calculado com base na carga prevista do circuito correspondente e na bitola do fio que o alimenta.
Montando um quadro de energia monofásico passo a passo
Comece definindo a carga total instalada. Some a potência de todos os equipamentos que podem ligar simultaneamente. Divida pela tensão da sua rede para chegar à corrente em ampères. Esse número vai determinar o calibre do disjuntor geral e a bitola do cabo de entrada. Como regra prática, use sempre uma margem de segurança de pelo menos 20% acima da carga calculada. Depois, divida os circuitos. Iluminação fica num disjuntor separado, tomadas de uso geral em outro, e circuitos de alta potência — chuveiro elétrico, ar-condicionado, boiler — devem ter disjuntores individuais dimensionados especificamente para cada um. Um chuveiro de 5500W em 127V puxa cerca de 43A. Você precisa de um disjuntor de 40A e fio de 6mm² no mínimo, nunca menor. Se colocar um disjuntor de 32A com esse chuveiro, vai cair o tempo todo, e se colocar um de 50A com fio de 4mm², você está pedindo para o isolamento derreter.
Instale os barramentos. O barramento de fase recebe os terminais superiores dos disjuntores via jumpedores ou fita encapsulada. O barramento de neutro fica isolado e conectado ao neutro da rede. O barramento de terra também é isolado e vai para todas as malhas de terra e para o terminal de terra de cada tomada. Nunca junte neutro e terra no mesmo ponto do quadro depois do disjuntor geral — isso é erro comum que causa ruído, disparos inconvenientes e, em alguns casos, risco de choque. Aterramento merece atenção especial. Um quadro monofásico sem terra funcional não é um quadro, é um risco. Verifique a resistência do eletrodo de terra com um tacômetro de terra ou, pelo menos, meça a continuidade entre o eletrodo e o barramento de terra do quadro. Se a resistência estiver acima de 25 ohms, adicione mais hastes ou use composto condutivo. No meu caso, encontrei uma instalação residencial onde o eletrodo de terra tinha mais de 80 ohms porque a haste havia sido cravada em terreno seco e rochoso sem nenhum tratamento. A solução foi enterrar uma segunda haste a dois metros de distância e conectar ambas com fio cobre nú 6mm², enterrado a 60cm de profundidade. A resistência caiu para 18 ohms.
Erros que eu vejo todo dia em quadros monofásicos
O mais frequente é o subdimensionamento do cabo de entrada. O engenheiro ou eletricista calcula a carga e escolhe o disjuntor, mas pega um fio muito fino por economia. Resultado: o disjuntor não protege o cabo, e o cabo esquenta antes do disjuntor disparar. Isso viola a NBR 5410 diretamente. O disjuntor deve proteger o cabo, não o contrário. Outro erro clássico é usar disjuntores de 2 polos em quadros monofásicos sem necessidade. Um disjuntor bipolar é necessário apenas quando você precisa desligar simultaneamente fase e neutro, como no disjuntor geral. Nos circuitos internos, um disjuntor de 1 polo é suficiente e mais barato. Eu já vi gente colocar disjuntor bipolar em cada tomada só porque "achou mais seguro", o que aumenta o custo em 40% e ocupa o dobro de vagas no quadro sem benefício prático algum.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Dificuldade com disjuntores DR em quadros monofásicos antigos também é comum. Quando você instala um disjuntor diferencial-residual de 30mA num quadro que já tem fiação antiga com isolamento degradado, ele vai disparar sem motivo aparente. O problema não é o DR defeituoso — é o isolamento. Nesse cenário, o workaround que funcionou para mim foi fazer um teste de megohmímetro em cada circuito antes de ligar o DR. Identifiquei que um dos circuitos de tomadas tinha isolamento abaixo de 0,5 M devido à umidade na passagem de fio dentro da parede. Substituí o trecho danificado e o DR deixou de disparar aleatoriamente.
Dimensionamento rápido que funciona na prática
Para residências até 100m² com carga típica, um quadro monofásico com disjuntor geral de 50A e entrada de 10mm² cobreisola resolve a maioria dos casos. Circuitos de iluminação com 16A e fio de 2,5mm². Tomadas de uso geral com 20A e fio de 4mm². Chuveiro com 40A e fio de 6mm², sempre com disjuntor dedicado. Se houver ar-condicionado split de 12000 BTUs, adicione um circuito de 16A separado com fio de 2,5mm². Capacitores de correção de fator de potência não têm lugar em quadros monofásicos residenciais comuns. Eles são para instalações industriais e comerciais com cargas indutivas significativas. Colocar capacitor num quadro residencial monofásico só gera ressonância e pode danificar equipamentos sensíveis. Ignore essa tentação.
O custo de um quadro monofásico bem feito varia entre R$ 400 e R$ 900 para materiais de qualidade, dependendo da marca dos disjuntores e do tamanho do quadro. MOLDUREA BARATA FALHA RÁPIDO. Disjuntores de marcas conhecidas como Siemens, ABB e Schneider custam mais, mas duram décadas. Disjuntores genéricos de R$ 15 podem falhar exatamente quando você precisa que funcionem — ou seja, numa sobrecarga real. Eu trocaria cinco disjuntores genéricos por um de marca reconhecida qualquer dia.
Quando um quadro monofásico não basta
Se a carga instalada ultrapassar 8kW, considere um quadro trifásico. A divisão das fases equilibrada reduz a corrente por fase e permite usar cabos de bitola menor. Um quadro monofásico de 100A já entrega 12,7kW em 127V, mas a partir de 8kW o custo dos cabos de entrada começa a subir desproporcionalmente porque a corrente é muito alta para uma única fase. Trifásico resolve isso distribuíndo a carga em três fios de fase, cada um carregando um terço da potência total. É a razão pela qual condomínios e comércios maiores sempre vão de trifásico — não por estética, mas por economia de infraestrutura. Manutenção preventiva deve incluir verificação visual anual dos pontos de conexão, aperto de terminais soltos e teste de funcionamento dos disjuntores DR com o botão de teste. Todo disjuntor DR deve ser testado mensalmente pressionando o botão "T" ou "Test". Se não disparar, substitua imediatamente. Um DR que não dispara num curto-circuito é apenas um acessório caro que dá falsa sensação de segurança.
A documentação do quadro é tão importante quanto a instalação em si. Anote no interior da tampa quais disjuntores controlam quais circuitos. Foto do quadro fechado e aberto serve como registro. Se num futuro você ou outro eletricista precisar abrir aquele quadro sem saber o que cada disjuntor faz, a ausência de identificação vai custar pelo menos 30 minutos de investigação e provavelmente alguns disparos desnecessários no caminho. Normas técnicas aplicáveis: NBR 5410 para instalações elétricas de baixa tensão, NBR 14039 para distribuição monofásica, bifásica e trifásica, e as normas da concessionária local para o ponto de entrega. Cada concessionária tem regras específicas sobre a localização do quadro, altura de instalação e tipo de disjuntor geral. Verifique antes de comprar qualquer material, porque reprovación na vistoria significa desmontar tudo e refazer, o que dobra o tempo de obra e triplica o custo.
