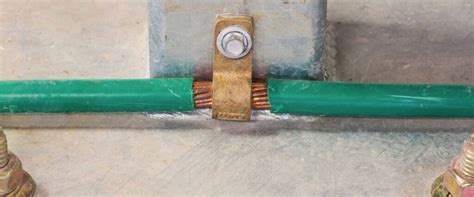

O que realmente é o fio terra e por que ele existe
O fio terra é um condutor de proteção que conecta as partes metálicas expostas de uma instalação elétrica à terra física. Durante o funcionamento normal de um aparelho, ele não carrega corrente. Só entra em ação quando acontece um defeito — quando um condutor ativo encosta no chassi metálico de um equipamento, por exemplo. Nesse momento, ele oferece um caminho de baixa impedância para a corrente de fuga voltar ao quadro de distribuição, fazendo o disjuntor ou o diferencial disparar e cortar o circuito antes que alguém leve um choque. A cor padrão no Brasil e em boa parte da América Latina é amarelo com listras verdes. Se você ver um fio nessa combinação dentro de uma instalação residencial, provavelmente é o terra. Fios marrons, pretos ou azuis são fases ou neutros, e confundir esses códigos é um erro comum em reformas improvisadas.
pra que serve o fio terra na prática
Sirva para proteger pessoas, equipamentos e instalações. Sem ele, um curto interno num computador poderia deixar a carcaça metálica energizada a 127 ou 220 volts. Quem encostar nesse aparelho seria o caminho da corrente para a terra — e isso éFatal. Com o terra conectado corretamente, a corrente segue pelo condutor de proteção até o quadro, o diferencial detecta o desequilíbrio e desarma em milissegundos. O choque nem chega a acontecer. Além disso, o terra serve como referência de potencial para equipamentos sensíveis. Servidores, equipamentos de áudio profissional, instrumentação médica e sistemas de automação precisam de um plano de referência estável. Sem terra adequado, ruídos elétricos aparecem sem motivo aparente, dados corrompem e equipamentos falham de forma intermitente.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Na minha experiência, o maior problema que vejo não é a ausência do fio terra, mas a instalação errada. Já cheguei a diagnosticar uma instalação onde o terra estava ligado ao encanamento de água galvanizado de um prédio antigo. O cano estava isolado do solo por trechos de PVC replaceado pelo encanador anterior, e a resistência de terra estava em torno de 85 ohms. Isso é muito acima do que a NBR 5410 recomenda — o limite prático é 10 ohms para residências e 5 ohms para circuitos de proteção contra surtos. O disjuntor diferencial simplesmente não disparava em falhas de isolamento porque a corrente de fuga não tinha caminho suficiente de volta. Troquei a solução por uma haste de cobre eletrolítico de 2 metros enterrada em solo tratadolha argila-sodo, e a resistência caiu para 3,2 ohms. A partir daí, o diferencial passou a responder corretamente a todas as falhas. Outro ponto que poucas pessoas levam em conta: o fio terra não substitui o disjuntor diferencial. Eles trabalham juntos, mas fazem funções diferentes. O terra fornece o caminho seguro para a corrente de defeito. O diferencial é quem detecta o desequilíbrio entre fase e neutro e corta o circuito. Você pode ter um terra perfeito e, ainda assim, levar um choque se não houver diferencial instalado. Por isso a norma exige DDP nos circuitos de tomadas de uso geral, cozinhas, áreas de serviço e banheiros — espaços onde o contato com a terra do corpo humano é mais provável.
Tem também a questão dos surgos. O terra é essencial para o funcionamento dos pára-raios internos (DPS), que desviam descargas eletrostáticas e surtos da rede para a terra. Se o terra tiver alta resistência, o DPS não consegue dissipar a energia adequadamente e pode até se deteriorar prematuramente. Já vi DPS queimados porque a malha de terra estava deteriorada por corrosão em região litorânea, onde a maresia acelera o processo. Substituir a malha e reposicionar os eletrodos resolveu, mas o custo de manutenção passa a fazer parte do orçamento anual do imóvel. Se você precisa verificar se a instalação tem terra funcionando, um multímetro comum não basta. O teste de resistência de terra requer um terrômetro ou um medidor de laços de falta que injeta um sinal na malha e calcula a impedância. Fazer medição com multímetro entre terra e neutro pode dar uma leitura enganosa porque, em alguns quadros, o terra e o neutro ficam próximos o suficiente para mostrar uma tensão residual que não reflete a realidade da resistência de terra. O correto é chamar um eletricista qualificado com o equipamento certo, ou se você mesmo for fazer, adquirir um terrômetro de clamp — que permite medir sem desconectar a malha, o que economiza bastante tempo em instalações já operantes.
