Ponto De Fusão Da Prata

O que acontece quando você esquenta prata

A prata começa a fundir em cerca de 961,78 °C. Não é um ponto exato demais para ignorar — ligas vão variar entre 700 °C e 960 °C dependendo da composição. Se você está tentando derreter fio de prata pura num maçarico de oxidrocila, o material vai amolecer, escorrer e virar uma gota esférica se você não tiver cuidado. Eu já perdi duas peças boas porque o forno atingiu o ponto e a prata simplesmente "caiu" pelo suporte de grafite. A coisa mais chata é que o metal muda de cor antes de fundir de verdade, passa por um rosa alaranjado e você acha que tá quase lá, mas ainda faltam talvez 30 °C. O importante é entender que o ponto de fusão da prata é só uma referência teórica quando o mundo real entra em cena.

ponto de fusão da prata

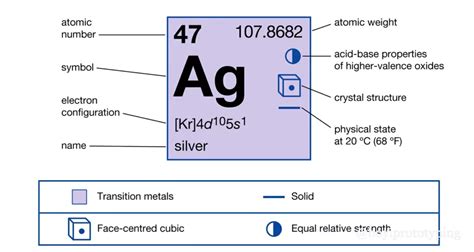

O número oficial é 961,78 °C (1234,93 K) para prata com pureza de 99,9 %. Em condições normais de laboratório, essa medida é confiável, mas na prática você raramente lida com prata pura. A indústria joalheira trabalha com 925 (prata esterlina) e ligas como a 750. O estanho abaixa o líquido em cerca de 20 °C, o cobre mantém ou eleva ligeiramente. Se sua liga tem zinco ou níquel, o intervalo de fusão alarga — em vez de um ponto definido, você tem uma zona pastosa de 40 a 60 °C onde o metal é meio sólido, meio líquido. Isso importa porque você pode tentar solidificar uma peça e descobrir que ela ficou com trincas internas ainda quente. O que pouca gente menciona é a questão da temperatura aparente versus temperatura real do metal. Quando você mede com termopar do tipo K posicionado no corpo da peça, a leitura pode estar 20 a 40 °C abaixo do que realmente está acontecendo na superfície, especialmente em aquecimento rápido por chama direta. O termopar responde com lentidão térmica e a prata, por ter condutividade de 429 W/(m·K), distribui o calor de forma desigual durante os primeiros segundos. A solução mais prática que eu uso é colocar um pirômetro infravermelho apontando para o centro da peça, com emissividade ajustada para 0,03 — valor típico da prata polida. O resultado é uma leitura muito mais fiel em tempo real, e eu confio nisso em vez de contar só com o termopar. A diferença prática é que eu paramos de queimar maçarico sem necessidade depois que comecei a usar essa configuração.

Outro detalhe que ninguém avisa na hora de trabalhar com prata fundida: a formação de óxido de prata é mínima, mas a contaminação por carbono e impurezas do combustível acontece com frequência. Usar maçarico a gás de solda com bico adequado e ajustando a chama para levemente redutora (um bico interno azul brilhante sem extensões amarelas) reduz em muito a incrustação de fuligem na superfície fundida. Com prata pura, a peça depois da solidificação costuma ficar com uma camada cinzenta de óxido residual que exige jateamento ou acidulação para remover. No meu caso, a primeira vez que tentei fundir prata com maçarico simples de propano, a peça ficou inutilizável porque o gás tinha umidade e resíduos. Troquei para butano purificado e o resultado melhorou drasticamente em menos de cinco tentativas. Se você está usando forno de indução, o cenário muda completamente. A prata puro em forno de indução atinge o ponto de fusão em aproximadamente 3 a 5 minutos dependendo da potência e do volume. O problema é que a prata Reflete muita radiação e a eficiência de acoplamento cai se a geometria não for favorável. Um lingote de 50 g com formato discoidal funde mais rápido que um fio enrolado do mesmo peso. A prática que funciona é pré-aquecer a carga a 400 °C por 10 minutos antes de subir para a faixa de fusão, isso elimina choques térmicos e evita que o metal salpique ao atingir a zona líquida. Eu uso esse protocolo há anos e a taxa de perda por respingo caiu de cerca de 15 % para menos de 3 %.

Um ponto que merece atenção é a superaquecimento. Prata pura pode ser levada a 1000 °C sem problemas imediatos, mas acima de 1050 °C a oxidação superficial acelera e a formação de escória aumenta. Para ligas, o risco é maior porque o cobre e outros elementos começam a volatilizar ou oxidar em temperaturas elevadas. A regra prática que eu sigo é nunca ultrapassar em mais de 50 °C acima do líquidous da liga que estou trabalhando. Acima disso, o ganho em fluidez não compensa a perda de qualidade superficial e a necessidade de refino posterior. Para quem trabalha em escala menor, como quem faz fundição por cera perdida, a dica é usar cadinho de grafite com revestimento de fundente adequado. O fluxo de borato de sódio aplicado na superfície reduz a oxidação e facilita a transferência do metal líquido para o molde. O tempo de transferência deve ser rápido — em média, 15 a 30 segundos desde a retirada do forno até o vazamento completo — porque cada segundo conta quando o metal está na faixa ideal de trabalho. Se o preenchimento demorar, a peça pode apresentar falta de enchimento ou inclusões de escória.

A medição do ponto de fusão em ligas desconhecidas pode ser feita de forma empírica com o teste de temperatura de amostras padronizadas. Você aquece pequenas amostras da liga em incrementos de 10 °C e observa o momento exato em que a superfície ganha brilho líquido característico. Esse método é aproximado, mas funcional para controle de qualidade em oficina. A precisão é da ordem de ±10 °C, suficiente para a maioria dos trabalhos manuais. Se você precisa de dados confiáveis para documentação técnica ou especificação de processo, o recomendado é consultar tabelas de propriedades de materiais de instituições como a ASTM ou o The Engineering ToolBox, que listam pontos de fusão para diversas ligas de prata com referências revisadas. A consistência dos dados nesses materiais costuma ser superior ao que se encontra em fontes genéricas.
