Como desenhar a planificação de um prisma sem errar na primeira tentativa
A planificação de um prisma é basicamente o mapeamento das faces laterais e das bases em um plano bidimensional. A parte que todo mundo subestima não é desenhar os retângulos das laterais. É conectar as bases corretamente e garantir que as arestas correspondentes tenham exatamente a mesma medida quando você for montar.
Planificação de um prisma: o processo passo a passo

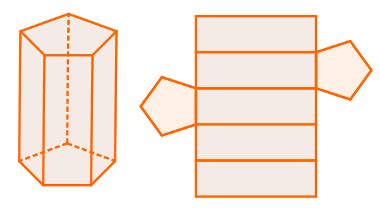

Comece pelo polígono da base. Se for um prisma triangular, desenha o triângulo primeiro com suas dimensões reais. Depois, calcula o perímetro da base e multiplica pela altura do prisma. Esse resultado dá a largura total da faixa retangular que compõe as faces laterais. Divide essa faixa em segmentos iguais ao número de lados da base, cada um com a largura igual ao lado correspondente do polígono. A chave é posicionar as bases em arestas opostas da faixa lateral, ou em arestas alternadas dependendo de qual variedade de desenvolvimento você está usando. A maioria dos manuais ensina a posição padrão, mas na prática você vai encontrar situações onde isso não funciona. O prisma triangular reto é o mais comum e o mais traiçoeiro porque há duas configurações possíveis de planificação que ambos são geometricamente válidos, mas só um corresponde ao modelo físico que você precisa montar.
Já li especificações onde a aresta de união entre duas faces laterais precisava ser marcada como uma linha tracejada ou solida dependendo da convenção de dobra. Isso parece trivial até você estar num projeto de marcenaria ou em prototipagem industrial e precisar que as abas de cola fiquem no lugar certo. Um caso concreto que me aconteceu: precisei fabricar uma caixa de exposição com formato de prisma hexagonal regular de 12 centímetros de lado e 30 de altura. A planificação padrão que calculei gerou peças que não fechavam porque o material escolhido, MDF de 6 mm, tinha espessura significativa em relação às dimensões. As faces laterais ficavam com folga nas arestas superiores e inferiores. A solução foi aplicar uma correção por espessura de material: reduzi o comprimento de cada face lateral em metade da espessura da chapa e aumentei ligeiramente o ângulo das abas de montagem. Isso compensa o volume que o material ocupa quando dobrado. Sem esse ajuste, a diferença acumulada nos seis lados chegava a quase 2 centímetros de erro de fechamento.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Quando o prisma é oblíquo, a coisa complica. As faces laterais deixam de ser retângulos perfeitos e viram paralelogramos. A altura real de cada face lateral não é mais a altura do prisma, e sim a distância entre as arestas superior e inferior projetada perpendicularmente ao lado da base. Se você usar a altura vertical do prisma como se fosse a altura da face, a planificação fica incorreta e as peças não se encaixam. O método correto é traçar a geratriz oblíqua no desenho técnico e usar esse comprimento como a dimensão vertical de cada paralelogramo na planificação.
Pontos que geralmente passam despercebidos
O erro mais frequente que vejo em projetos escolares e profissionais iniciantes é confundir a aresta da base com a aresta lateral na hora de definir onde colar as bases. A base deve ser fixada em uma aresta que faça parte do polígono original, nunca em uma aresta lateral da faixa retangular. Se inverter isso, a montagem resulta em uma estrutura sem fechamento nas extremidades. Outro ponto: a convenção de linhas. Arestando visíveis vão em sólido, arestas ocultas ou de dobra interna vão tracejadas. Em planificações técnicas para fabricação, muitas vezes omite-se as tracejadas porque o fabricante precisa ler o desenho de qualquer ángulo. Vale a pena especificar claramente no projeto qual convenção está sendo usada.
Para prismas com bases poligonais regulares de muitos lados, como octógono ou dodecágono, a planificação se torna visualmente confusa rapidamente. Nesse caso, desenhar cada face lateral individualmente com seu ângulo central calculado é mais confiável do que tentar desenvolver a faixa completa de uma vez. O ângulo entre duas faces consecutivas na planificação de um prisma regular de n lados é sempre 360° dividido por n. Usar transferidor ou, preferencialmente, software de CAD para traçar cada segmento reduz o erro humano drasticamente. Se o objetivo é apenas entender o conceito para provas ou exercícios teóricos, fazer a planificação à mão com régua e compasso funciona bem. Mas para aplicações reais onde a precisão importa, usar ferramentas digitais como o FreeCAD ou até mesmo o GeoGebra para gerar a planificação economiza cerca de 80% do tempo em comparação com o método totalmente manual, e elimina erros de arredondamento que se acumulam em prismas com mais de oito lados.
A planificação de um prisma nunca é um exercício puramente geométrico quando sai do papel. O material, a espessura, o método de união e a tolerância de fabricação entram na conta. Reconhecer isso desde o início evita retrabalho e peças refugadas.
