O que é e como funciona um transformador na prática

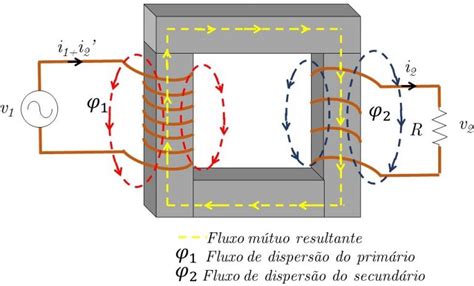

Um transformador é um dispositivo elétrico estático que converte tensão alternada de um nível para outro, sem alterar a frequência, usando o princípio da indução eletromagnética. Ele tem um núcleo de ferro silicioso laminado e dois ou mais enrolamentos de fio isolado: o primário, que recebe a energia, e o secundário, que a entrega. A relação entre as espiras dos enrolamentos determina se a tensão sobe ou desce.
para que serve um transformador no dia a dia elétrico
No Brasil, a maioria das pessoas conhece o transformador pela caixa cinza nos postes ou pelo pequeno adaptador carregador de celular. Mas a aplicação real vai muito além disso. Em uma instalação predial, ele serve para reduzir a tensão de distribuição (13.800V, por exemplo) para os níveis utilizáveis (127V ou 220V). Em indústrias, transformadores de potência são usados para adequar a tensão da rede às máquinas. Há ainda os transformadores de corrente e potencial, essenciais para medição e proteção em subestações. Um ponto que muitos ignoram: transformadores não criam energia. Eles apenas a transferem de um circuito para outro, com perdas inerentes ao processo. Uma perda típica em transformadores de distribuição modernos fica entre 0,5% e 1,5% da potência nominal. Parece pouco, mas em um transformador de 500kVA operando 24 horas por dia, isso representa quilowatts desperdiçados em calor, que precisam ser dissipados.
Na minha experiência, o maior erro que vejo em projetos elétricos residenciais e comerciais é dimensionar o transformador apenas pela carga instalada, sem considerar o fator de demanda real. Já vi transformador de 75kVA sendo instalado em um prédio que nunca consumiria nem 30kW de forma constante. O resultado foi aquecimento desnecessário, eficiência ruim e custo de energia mais alto do que deveria. O correto é calcular pela carga máxima esperada multiplicada por um fator de demanda, que varia conforme o tipo de edificação. Para residências unifamiliares, usei regularmente fatores entre 0,4 e 0,6. Para condomínios com muitas unidades, o fator pode cair para 0,3. Outro detalhe técnico importante que não aparece nos manuais básicos: a impedância de curto-circuito do transformador define diretamente a corrente de falta que ele pode fornecer. Um transformador com impedância de 5,75% fornece aproximadamente 17,4 vezes a corrente nominal quando um curto no secundário. Isso precisa ser considerado na coordenação dos disjuntores e fusíveis da instalação. Se o disjuntor de proteção não tiver capacidade de interrupção compatível, ele pode não desarmar a tempo, gerando condições perigosas.
Uma limitação séria que merece atenção: transformadores de corrente contínua não existem no sentido convencional. Eles só funcionam com corrente alternada porque dependem da variação do fluxo magnético para induzir tensão no secundário. Já vi gente tentar adaptar fontes chaveadas achando que podiam usar transformadores convencionais em aplicações de CC, o que simplesmente não funciona. O núcleo satura, o enrolamento queima e pronto. Transformadores imersos em óleo isolante exigem manutenção periódica que muitos proprietários negligenciam. A análise de cromatografia gasosa do óleo pode detectar problemas como sobreaquecimento, descargas parciais e degradação do isolamento muito antes de qualquer sintoma visível. No mínimo, faz-se uma análise básica a cada 2 anos em transformadores críticos, e anualmente em ambientes adversos. Eu trabalhei em um caso onde um transformador de 250kVA começou a apresentar elevação anormal de temperatura no carregamento. A análise de óleo revelou aumento de gases acetileno e hidrogênio, indicativo de descarga de alta energia. Trocamos o transformador antes que ele falhasse completamente, evitando uma parada total na linha de produção que teria custado milhões em prejuízo.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Se você precisa substituir um transformador antigo por um mais eficiente, prefira os modelos com núcleos de aço orientado a grãos (GO) e enrolamentos de cobre. A eficiência mejora significativamente, especialmente nas perdas no vazio (perdas no ferro), que são contínuas e independem da carga. Transformadores mais antigos com núcleos de aço comum e enrolamentos de alumínio podem ter eficiência 15% a 20% menor. A diferença no custo operacional se paga em poucos anos em transformadores de média e alta potência. Para quem está projetando uma instalação, o padrão brasileiro ABNT NBR 5410 exige que os transformadores tenham proteção adequada contra sobrecarga e curto-circuito, e que a seção dos condutores de proteção seja dimensionada para a corrente de falta disponível. Isso significa que o cálculo da proteção não é opcional e deve considerar as características reais do transformador, não apenas a potência nominal.
Tipos de transformadores e suas aplicações específicas
Os transformadores de distribuição são os mais comuns em redes urbanas. Eles operam em tensões entre 2,4kV e 34,5kV no primário e entregam 127V, 220V ou 380V no secundário. Tipos comuns incluem os trifásicos selados (como os IEC 60076) e os imersos em óleo (IEC 60076-1). Cada tipo tem vantagens: os selados são mais limpos e adequados para ambientes internos, enquanto os imersos em óleo têm melhor desempenho térmico para cargas maiores. Os autotransformadores são uma opção interessante quando a relação de transformação é próxima de 1:1, como em ajustes finos de tensão. Eles são menores, mais leves e mais baratos que transformadores isoladores equivalentes, mas não oferecem isolamento galvânico entre primário e secundário. Isso pode ser um problema de segurança em algumas aplicações, onde o isolamento é necessário para proteger equipamentos sensíveis ou pessoal.
Transformadores ressonantes, usados em equipamentos de solda e fornos industriais, têm características de curto-circuito muito especiais. Eles são projetados para operar intencionalmente próximos da saturação, o que permite controlar a corrente de solda de forma estável. São robustos, mas exigem manutenção mais frequente devido às correntes elevadas e ao aquecimento concentrado nos enrolamentos. Transformadores de instrumentação (corrente e potencial) são os que mais erros de instalação geram problemas. Um transformador de corrente com secundário aberto gera tensões perigosamente altas e pode danificar o equipamento. Um transformador de potencial com secundário em curto-circuito queima o enrolamento. Na prática, eu já vi técnicos de manutenção esquecerem de colocar o jumper de Curto no secundário do TC quando retiravam o relé de proteção para teste, e a instalação inteira precisou ser desenergizada para corrigir a situação de forma segura.
O ruído eletromagnético é outra questão que passa despercebida. Transformadores produzem zumbido característica de 120Hz (no Brasil, o dobro da frequência da rede de 60Hz) devido à magnetostrição do núcleo de ferro. Em hospitais, estúdios de gravação e laboratórios de precisão, esse ruído pode ser problemático. A solução geralmente envolve montar o transformador em bases antivibratórias e, em casos mais críticos, escolher transformadores com núcleos de aço de grão orientado de alta qualidade, que reduzem a magnetostrição em até 40%. Quando se trata de transformar tensões em sistemas fotovoltaicos, a história é diferente. Inversores solares produzem corrente alternada a partir de CC, e a conexão à rede requer transformadores adequados para essa aplicação específica. Transformadores comuns podem ter problemas de saturação se houver componente de CC no circuito, algo comum em inversores de primeira geração com filtros de saída imperfeitos. Os inversores modernos com transformador integrado já levam isso em conta no projeto, mas em instalações com inversores sem transformador (transformerless), é preciso verificar se há necessidade de um transformador de isolamento a jusante para atender aos requisitos de segurança da NBR 16478.
