Equipamento básico de topografia que quase todo mundo confunde

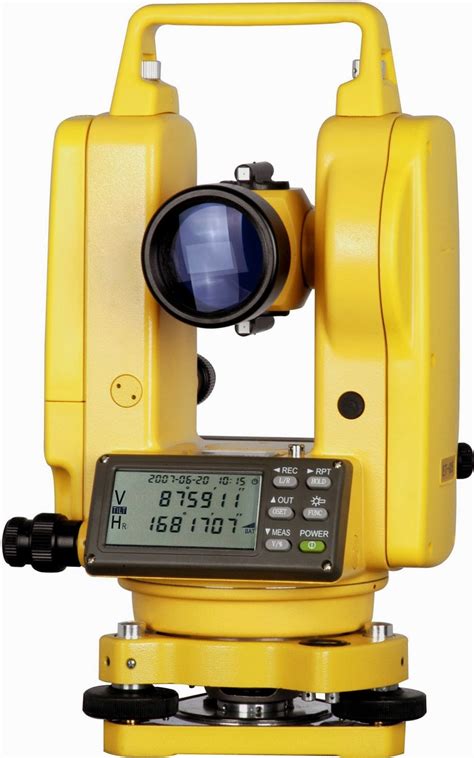

O teodolito é um instrumento óptico-mecânico usado para medição de ângulos horizontais e verticais no terreno. Funciona montado em um tripé, tem um telescópio que gira em dois eixos perpendiculares, e uma escala graduada onde o operador lê os valores angular. Existem versões tradicionais com leitura direta por luneta e Vernier, e as eletrônicas que display digital e botão de medir.
O que é um teodolito e como ele funciona na prática
Na prática, você aponta a luneta para um alvo — geralmente uma mira ou uma estação total refletora — e lê o ângulo horizontal (azimute ou direção) e o vertical (zenital ou altitude). O instrumento precisa estar nivelado, senão tudo vira lixo desde o início. Níveis de bolha ou compensadores eletrônicos fazem esse serviço. Um detalhe que engenheiros iniciantes quase sempre erram: o teodolito não mede distâncias por si só. Ele dá apenas ângulos. Para obter coordenadas ou distâncias horizontais, você combina a medição angular com uma fita, um extensômetro ou um distanciômetro eletrônico. Muitos confundem isso e acham que o aparelho resolve tudo. Não resolve.
Meu ponto pessoal sobre uso no campo: já passei problema real com instrumental mal centralizado sobre o vértice. O prumo óptico parecia alinhado, mas a diferença entre o centro da base e o ponto topográfico era de cerca de 3 centímetros. Em uma seção de 200 metros, isso gera um erro angular de aproximadamente 0,86 grau. Irrisório pra quem não presta atenção, mas suficiente para fechar um Polígono com erro de fechamento angular incompatível com a classe desejada. A solução foi refazer a centralização usando prumo óptico com lupa, ajustar parafusos de nivelamento em sequência ABC (trava solta, bolha ao centro, trava aperta) e fazer dupla leitura em cada estação. Outro erro comum é confiar no compensador eletrônico sem verificar se ele está realmente ativo. Aparelhos antigos de compensação simples ficam desligados se você dar um leve tranco no tripé. O display continua mostrando valores, mas eles estão errados. Na minha experiência, a forma mais barata de evitar isso é sempre zerar o instrumento em zero e checar se a leitura volta ao mesmo valor quando se rotaciona a luneta 180 graus (chamada de reversão telescópica). Se a diferença for maior que a precisão indicada nas especificações do fabricante, o equipamento precisa de ajuste técnico ou você muda de tática.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como usar um teodolito passo a passo
Monte o tripé no terreno, ajustando as pernas de forma que a placa superior fique mais ou menos na altura do peito. Coloque o instrumento sobre a placa e fixe com o parafuso central. Use os parafusos de nivelamento para deixar a bolha do nível toroidal centralizada. Verifique se o prumo óptico está apontando exatamente para a marca do vértice no terreno. Se estiver fora, solte levemente o parafuso de Fixação Horizontal e deslize o equipamento sobre a placa sem mover o tripé, depois reaperte. Aponte a luneta para o primeiro alvo e trave o movimento horizontal. Destrave finamente para afunilar o ângulo. Anote a leitura do círculo horizontal e do vertical. Repita para os demais alvos. Para aumentar a precisão, faça uma leitura direta e outra reversa (rotacionando a luneta 180 graus no eixo horizontal), e use a média dos dois valores. Isso elimina erros de colimação e de eccentricidade dos círculos graduados.
Se você vai fazer um levantamento poligonal, a sequência padrão é: estacionar em um vértice, apontar para um backsight (ré), ler ângulo e distância até o next point (vista a frente), girar o instrumento para o próximo ponto e repetir. Anote tudo em caderno de campo com data, hora, temperatura e pressão se possível. Condições térmicas afetam a refração atmosférica e podem introduzir desvios angulares de alguns segundos em distâncias acima de 500 metros.
Vantagens, limitações e quando não usar
O teodolito é robusto, relativamente barato e não depende de bateria para as versões analógicas. Funciona bem em obras de pequeno e médio porte, na locação de alinhamentos, em fundações e em inspeções de estrutura. Porém ele tem limitações sérias. Mede apenas ângulos, exige operador treinado para evitar erros sistemáticos, e a leitura manual é propensa a paralaxe e erro de estimativa, especialmente em condições de baixa luminosidade. Em terrenos muito acidentados ou com vegetação densa, o teodolito puro torna o trabalho lento porque cada ponto exige linha de visada direta. Nesse cenário, um sistema GPS topográfico ou uma estação total com prisma oferece ganho de tempo muito maior. Se o orçamento permite, invista na estação total; ela faz medição de distância eletronicamente e armazena dados digitalmente, reduzindo erros de anotação e simplificando o cálculo final das coordenadas.
Manutenção básica
Limpe as lentes com ar comprimido e pano de microfibra, sem usar solventes agressivos. Guarde o equipamento na caixa original com sílica gel. Calibre os níveis e o compensador pelo menos uma vez ao ano, ou após qualquer impacto forte. Verifique periodicamente o erro de colimação e o erro de ejeção dos eixos; correções menores no campo resolvem problemas grandes na fase de processamento dos dados. Se quiser documentação mais detalhada sobre procedimentos operacionais, existem manuais técnicos de fabricantes como Leica Geosystems, Topcon e Trimble que cobrem calibração e boas práticas de uso. A maioria está disponível nos sites oficiais em PDF, sem custo de download. Pesquise pelo modelo específico do seu equipamento para encontrar o manual correto.
