Como sair do caos dos desenhos técnicos
Se você já recebeu uma prancha e ela não tinha escala, legenda ou nota de corte, sabe do que eu estou falando. O desenho técnico sem normas é um quebra-cabeça que todo mundo tenta montar do seu jeito. Ninguém erra de propósito. Só que quando o engenheiro calcula em ABNT e o desenhista plota em ISO, a peça que vai para a oficina nunca encaixa.
A verdade sobre normas tecnicas de desenho
A gente costuma achar que normas técnicas de desenho são burocracia. Na prática, elas são o único idioma comum entre quem projeta, quem fabrica e quem inspeciona. A NBR 10.126 define a caligrafia técnica. A NBR 10.127 fala de cotas. A NBR 8403 estabelece a espessura e o tipo de linha. A NBR 12.298 trata de representação de seção. Cada uma delas existe porque, em algum momento, alguém já mandou fazer uma peça com a cota errada e perdeu dinheiro. O que a maioria dos manuais não conta é que seguir a norma à risca nem sempre resolve o problema real. Eu fiz um projeto de fundição onde o cliente pedia conformidade total com a NBR 10.127, mas o desenho que aprovamos tinha uma notação híbrida. Colocamos as dimensões principais em cotas encadeadas e as tolerâncias geométricas em GD&T. O fabricante usou os dados diretos para programar a máquina, e o controle dimensionou por medição direta dos furos. Se tivéssemos seguido a norma estritamente, a planilha de cotas ficaria ilegível no desenho de conjunto, porque cada vista tinha suas próprias dimensões repetidas. Às vezes a norma aponta o caminho certo; outras vezes, o caminho praticável é outro.

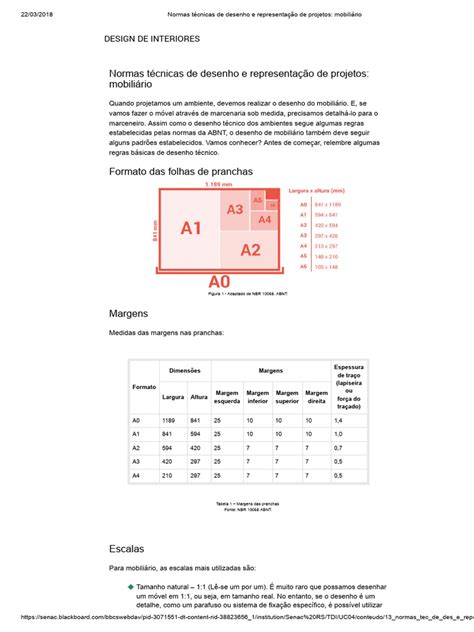

O que esperar de um desenho normalizado
Um desenho técnico normalizado carrega informação suficiente para que outra pessoa, em outra cidade, possa reproduzir a peça sem precisar te ligar. Isso inclui: identificação do arquivo, título da obra, nome do projetista, escalas usadas, símbolo de rebite ou corte, e a linguagem gráfica das linhas. Se uma dessas coisas falta, a interpretação muda. E quando a interpretação muda, o erro custa caro. Vou ser direto sobre os custos reais. Um projeto básico de estrutura metálica, desenhado conforme a NBR 10.126 e NBR 10.127, leva de quatro a seis horas para um profissional experiente, dependendo da complexidade. Isso inclui a geração das vistas, a inserção das cotas, a revisão final e o ajuste das legendas. Um projeto com múltiplas assemblies e tolerâncias avançadas pode levar de doze a vinte horas. O tempo varia porque a norma exige organização: legenda padronizada, escala uniforme nas vistas principais, e notas que não se contradizem.
Erros frequentes que todo mundo comete
O primeiro erro clássico é juntar cotas de vistas diferentes na mesma linha. A norma diz para cotar pela vista mais representativa, mas quem desenha costuma achatar tudo num mesmo plano. O resultado é uma prancha com linhas cruzadas e espessura duplicada. O segundo erro é ignorar a diferença entre tolerância dimensional e tolerância geométrica. Você pode cotar um furo com diâmetro nominal e tolerância +/- 0,1 mm, mas se a peça precisa de posicionamento preciso, essa tolerância linear não diz nada sobre concentricidade ou perpendicularidade. O terceiro erro é usar escala errada na legenda. Isso parece bobo, mas já vi engenharia parada duas horas porque a escala marcada no quadro não batia com a escala plotada no papel. Também existe o problema da espessura de linha. A NBR 8403 define conjuntos finos, médios e grossos. Muitos escritórios usam três níveis genéricos e chamam de "linha grossa", "média" e "fina". Quando o desenhista aproxima demais as espessuras, o desenho fica confuso. O corte parece contorno principal e o contorno principal parece detalhe. A solução prática é revisar a espessura antes de plotar, testando em uma folha A3 real. O monitor enganosa porque a luz da tela uniformiza as diferenças.
Como organizar um projeto do zero
Eu costumo começar pela definição da escala. Se a peça entra em uma máquina CNC, a escala recomendada para vistas detalhadas varia entre 1:1 e 1:2. Para conjuntos maiores, uso 1:5 ou 1:10. Depois, organizo as vistas: frente, planta e lado direito como padrão. A vista esquerda aparece só se trouxer informação nova. As seções entram quando há complexidade interna que as vistas externas não conseguem mostrar de forma clara. A parte das cotas exige atenção. As cotas principais ficam na vista mais representativa. As cotas secundárias, que confirmam ou complementam, ficam próximas, mas nunca sobrepostas às linhas de cota principal. Quando há furos espelhados ou padrões repetitivos, uso a notação de quantidade: por exemplo, "6 furos diâmetro 8 distribuídos em círculo de diâmetro 120". Isso economiza espaço e evita cotas repetidas. Para rebaixos e chanfros, a notação segue o padrão NBR 10.127: dimensão nominal seguida da cota de profundidade, ou descrição textual quando o detalhe for complexo.
👉 Clique no botão abaixo para saber mais sobre o assunto!
A legenda é a parte mais negligenciada. Ela deve conter: título do projeto, número do desenho, escala, data, nome do responsável, e referência às normas utilizadas. Se houver alterações posteriores, a legenda precisa registrar a versão e a data da revisão. Sem isso, o arquivo vira bagunça em três meses. Eu vejo projetos que viram pilhas porque ninguém atualizou a versão da legenda. O tempo gasto revisando legendas antigas costuma ser maior do que o tempo gasto redesenhando.
Detalhes que parecem pequenos mas mudam tudo
Existe um ponto que poucos lembram: a notação de estado superficial. A norma não exige simbologia complexa para todos os casos, mas quando o acabamento é crítico, a indicação de rugosidade é obrigatória. A rugosidade afeta diretamente a usinabilidade e o custo final. Um acabamento Ra 3,2 em uma peça fundida é padrão. Um acabamento Ra 0,8 em um eixo de transmissão é exigência real. Se o projetista não especificar, o fabricante vai deixar para "achar" o acabamento durante a produção, e o resultado será inconsistente. O símbolo de solda também merece atenção. Ele não é apenas uma marca gráfica. O símbolo indica tipo de solda, posição, comprimento, e processo preferencial. Quando eu desenho uma junta soldada, coloco o símbolo na vista de seção correspondente e indico na legenda qual norma de soldagem está sendo usada. Isso elimina ambiguidades na hora da fabrication.
Quando a norma não basta
Normas são guias, não soluções mágicas. Em alguns casos, a norma sozinha não resolve o problema. Um exemplo prático: desenhar uma peça com geometria livre, como uma pás de turbina ou um molde de injeção. A NBR não cobre cada caso de superfície complexa. Nesses casos, o projetista precisa complementar com representações gráficas adicionais, como malhas de coordenadas ou gráficos de tolerância local. A norma aponta a direção; a experiência define o caminho. Também existe o caso de projetos internacionais. Quando o cliente está na Europa ou nos Estados Unidos, as normas podem divergir. A ISO e a ASME têm abordagens diferentes para tolerâncias geométricas. Usar a norma errada num projeto exportado gera retrabalho e discussão técnica. A solução é confirmar com o cliente qual norma ele exige antes de começar. Perde-se uma hora na confirmação, mas ganha-se dias de revisão.
Ferramentas e fluxos de trabalho
Hoje em dia, a maioria dos escritórios usa softwares CAD para gerar desenhos técnicos. O fluxo mais comum é: modelagem 3D, geração automática de vistas 2D, ajuste manual de cotas, e exportação para PDF ou DXF. O tempo de geração automática varia entre 10 e 30 minutos, dependendo da complexidade. O ajuste manual costuma levar de 30 minutos a duas horas, porque as cotas geradas automaticamente quase nunca estão perfeitas. Para arquivos grandes, com dezenas de peças, o gerenciamento de versões é essencial. Eu recomendo o uso de pastas numeradas por data e versão, com um arquivo mestre que lista todas as alterações. Isso evita confusão e perda de informação. Também é útil manter um log de revisões, anotando quem fez a alteração, quando e por qual motivo. Isso simplifica a auditoria e a manutenção futura.
Download e referências
As normas citadas estão disponíveis para consulta nos sites oficiais da ABNT e de organismos equivalentes. Para projetos que envolvem exportação, é válido também consultar as normas ISO correspondentes. A transição entre normas pode exigir ajustes de notação, mas o conteúdo técnico permanece consistente. O importante é saber qual norma está sendo aplicada e comunicar isso claramente no desenho. Se você está começando agora, a recomendação prática é: domine a NBR 10.126, a NBR 10.127 e a NBR 8403 antes de entrar em casos mais avançados. Essas três normas cobrem a maior parte dos projetos do dia a dia. Depois, estude as normas específicas da sua área, como NBR para soldagem, NBR para tolerâncias geométricas, ou normas setoriais como as de equipamentos médicos ou aeronáuticos. Cada área tem suas particularidades, e a norma é o mapa; a prática é o caminho.
O desenho técnico normalizado é uma habilidade que se constrói com tempo e revisão. Não existe atalho que substitua a revisão minuciosa de cada prancha. Um desenho mal cotado pode causar prejuízos que vão de horas a meses de retrabalho. Um desenho bem feito economiza tempo, dinheiro e discussão técnica. A diferença entre os dois costuma estar nos detalhes que ninguém percebe até que algo dê errado.
