O que é um mapa de risco e, mais importante, como ler a legenda corretamente
A maioria dos gente pega um modelo pronto da internet e preenche os quadrados sem entender direito por que as cores são aquelas. O mapa de risco é uma representação gráfica dos riscos presentes em um posto de trabalho, baseado na NR-1. Mas a parte que todo mundo erra é a legenda do mapa de risco, porque ela não é apenas uma tabela decorativa — ela define a classificação dos riscos e, consequentemente, o que precisa ser feito depois.

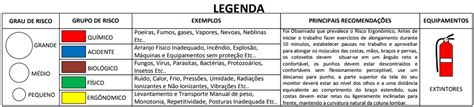

Entendendo a legenda do mapa de risco
A legenda tradicional usa quatro cores para os quatro tipos de riscos identificados pela Norma Regulamentadora nº 1 (anexos que tratam do tema de SST): Roxo: Riscos físicos — ruído, vibrações, temperaturas extremas, radiações,pressões anormais. É a categoria mais negligenciada em mapas caseiros, porque muitos engenheiros de segurança esquecem que ruído não é o mesmo que vibração, e colocar tudo num único quadrado sem especificar gera análise imprecisa.
Amarelo: Riscos químicos — poeiras, fumos, neblinas, neblinas, gases, vapores, nebulizações. O erro mais comum aqui é anotar apenas "solvente" ou "poeira" sem qualificar a substância. A NBR 14725 e as fichas de dados de segurança (FDS) são obrigatórias para alimentar essa informação corretamente. Sem FDS atualizada, o quadrado amarelo vira achismo. Verde: Riscos de acidentes — quedas, cortes, esmagamentos, quedas de materiais, máquinas sem proteção, pisos escorregadios. Aqui o mapeamento costuma ser o mais fácil, mas há um detalhe que poucos percebem: riscos mecânicos e de trânsito interno devem ser mapeados separadamente se houver ambos no mesmo local. Colocar tudo junto no mesmo quadrado verde dá a impressão errada de que o risco é uniforme quando, na prática, a severidade é completamente diferente.
Laranja: Riscos ergonômicos — levantamento de peso, postura, ritmo, monotonia, jornada. Muitos profissionais ainda tratam isso como item secundário. A ergonomia aparece em qualquer lugar, e subestimar essa categoria leva a lacunares no PCMSO e nos exames periódicos, porque os exames não são adequados aos riscos reais. Azul: Riscos de biológicos — bactérias, fungos, vírus, parasitas. Esse grupo só entra quando o ambiente realmente expõe o trabalhador a agentes biológicos. Em escritórios comuns, essa cor não deve aparecer. Já vi mapa onde colocaram azul por "presença de funcionários doente" — isso é absurdo e denota falta de critério técnico.
Abaixo das cores vem a escala de probabilidade (1 a 4) e a de gravidade (1 a 4), que são representadas pelo tamanho do quadrado. Quadrado maior significa maior probabilidade ou maior gravidade. A combinação desses dois fatores gera o nível de risco, que orienta se a ação é imediata, programada ou aceita com monitoramento.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como montar na prática, sem perder tempo e sem errar
Vou direto ao procedimento que uso, porque a teoria já está cheia de manuais. Primeiro, você visita o local. Não adianta ficar no escritório montando mapa. Um técnico que desenha mapa sentado já errou em 60% dos quadrados pela memória, porque memória é Seletiva. No campo, você identifica cada ponto de trabalho individualmente. Anota os agentes presentes, mede ruído com dosímetro se necessário, lista produtos químicos com suas FDS, observa postura e carga horária. Só depois volta para montar a representação gráfica.
No desenho, o posto de trabalho fica centralizado. Ao redor, distribuem-se os quadrados das cores correspondentes, com o tamanho de acordo com a matriz de probabilidade x gravidade. A legenda fica sempre visível, em uma área separada do diagrama, sem sobreposição. Um ponto técnico que pouca gente leva a sério: o mapa de risco precisa ter data de elaboração, assinatura do responsável técnico e CREA/CAU quando exigido. Um mapa sem essas informações não tem validade em uma fiscalização. Já vi auditores do trabalho rejeitarem mapas inteiros por ausência de registro profissional, mesmo que o conteúdo estivesse correto.
Um caso específico que aprendi na marra
Há uns anos fiz um mapeamento numa marcenaria. A legislação exigia análise de ruído, e o local tinha uma plaina eletrônica e uma serra de fita. O proprietário queria um mapa rápido, então eu medi os níveis com dosímetro por período integral. O resultado mostrou que a plaina estava em 92 dB(A) e a serraria em 88 dB(A). Até aí padrão. O problema veio quando fui representar no mapa. Ambos os equipamentos estavam em setores diferentes, mas o trabalhador circulava entre os dois ao longo do turno. Coloquei os dois quadrados roxos lado a lado, cada um com seu nível. A fiscalização, porém, questionou se eu deveria ter feito uma exposição combinada. A resposta técnica é sim: quando o trabalhador transita entre fontes de ruído, a norma pede o cálculo da dose acumulada, não apenas a leitura pontual de cada máquina. Refiz o mapa com uma exposição integrada, e o nível resultante subiu para 94 dB(A), o que mudou a classe de proteção auditiva exigida de EPI Nível 3 para Nível 4. Esse tipo de nuance não está em qualquer apostila básica — é conhecimento de campo.
Insights que começam a dar errado
Um erro recorrente é confundir mapa de risco com PGR. O mapa é uma ferramenta de comunicação visual, não substitui o Programa de Gerenciamento de Riscos. Ele informa, mas não documenta as ações de controle. Algumas empresas acham que ter o mapa afixado na parede resolve a obrigação legal. Não resolve. A NR-1 exige o PGR completo, com identificação de perigos, avaliação de riscos e registros das medidas adotadas. O mapa é um anexo útil, não o documento principal. Outro erro é usar mapa genérico de internet como se fosse válido para qualquer empresa. As cores podem estar certas, mas os riscos específicos do seu posto vão mudar o tamanho dos quadrados. Um mesmo risco pode ter probabilidade 2 em uma fábrica e probabilidade 4 em outra, dependendo de controles existentes. Copiar um mapa pronto ignora essa variável e gera uma avaliação falsa de segurança.
Limitações do mapa de risco que ninguém gosta de ouvir
O mapa de risco é estático. Ele representa uma fotografia de um momento. Se a empresa muda de máquina, introduz novo produto químico, altera a jornada ou reorganiza o layout, o mapa precisa ser revisado. Mapeamentos que ficam afixados por anos sem atualização são um passivo trabalhista. A cada mudança significativa, o documento vira prova de negligência, porque demonstra que a empresa deixou de revisar conforme a NR exige. Também vale dizer que o mapa, por si só, não reduz risco. Ele apenas o visualiza. Redução de risco exige investimento em engenharia, substituição de agentes, EPI adequado e treinamento. Ter um mapa bonito na parede não troca o fato de que o trabalhador continua exposto ao mesmo nível de perigo. A ferramenta serve para planejar, não para confortar a consciência.
Se você precisa de um formato base para começar, recomenda-se buscar modelos compatíveis com a NR-1 em portais de órgãos como o Ministério do Trabalho ou associações setoriais, e adaptá-lo ao seu ambiente. A legenda do mapa de risco deve acompanhar sempre o desenho, para que qualquer leitor consiga interpretar as cores, os tamanhos e a matriz de probabilidade x gravidade sem precisar de explicações adicionais. O caminho mais seguro é: visitar o local, coletar dados reais, montar o mapa com os quadrados proporcionais, inserir a legenda completa, assinar como responsável técnico e revisar sempre que houver modificação no processo produtivo. O resto é formalismo que pode te salvar numa fiscalização.
