O que são mapa, carta e planta, na prática
As três coisas são documentos cartográficos diferentes. A gente costuma confundir porque todo mundo usa os termos de forma solta, mas no dia a dia -- especialmente quando se trata de registro de imóvel, divisão de terreno ou processo imobiliário -- a distinção importa. Vou explicar como funciona, sem rodeio.

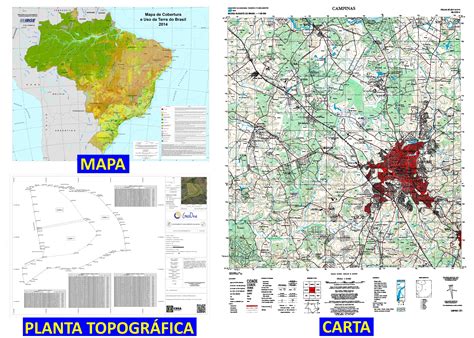

Diferença real entre mapa, carta e planta
Mapa é a representação mais genérica. Mostra uma área, mas com nível de detalhe variável. É o que você vê em atlas, em materiais didáticos, em levantamentos preliminares. Não tem precisão geométrica rigorosa por si só. Serve para dar uma ideia geral de onde as coisas estão, mas não vale como prova pericial num processo de disputa de divisa. Carta é um mapa com escala definida e sistema de referência conhecido. A carta topográfica, por exemplo, segue padrões técnicos: projeção cartográfica especificada, datum definido, escalas como 1:25.000 ou 1:50.000. No Brasil, a carta militar do IBGE e os levantamentos do DNPM (hoje ANM) são exemplos clássicos. Carta é documento técnico, não ilustração. Se alguém te pede uma "carta" num contexto legal ou de engenharia, espera-se que ela tenha coordenadas, escala e referência datum explicados no projeto.
Planta é o desenho técnico de um lote, de uma construção, de uma fração de terreno. É o documento que vai direto no cartório. Planta baixada, planta de situação, planta de divisão -- cada um tem um uso específico. A planta é o que tem mais peso prático porque é ela que define cotas, ângulos, áreas e confrontações. É o documento que um profissional liberal (engenheiro, arquiteto, agrimensor) assina com responsabilidade técnica. E é também o que mais gera problema quando feito com negligência.
Como fazer uma planta correta do início ao fim
Aqui é onde a maioria das pessoas erra. Eu já vi planta ser rejeitada no cartório por três motivos que poderiam ser evitados com uma verificação de 10 minutos antes de enviar: Primeiro, o sistema de coordenadas. Se a planta foi levantada num datum (como SAD69) e registrada no ITR ou no INCRA com referência diferente (como WGS84 ou SIRGAS2000), os vértices vão deslocar. Não é um erro de poucos centímetros -- em terrenos grandes, pode ser vários metros de diferença. Sempre verifique o datum usado no levantamento e converta corretamente antes de elaborar a planta. Um campo comum de erro é achar que "datum é só um detalhe técnico". Não é. O cartório vai rejeitar se houver inconsistência entre o que consta no memorial descritivo e o que está na planta.
Segundo, o memorial descritivo. Ele não é um resumo opcional. Ele acompanha a planta e descreve cada vértice com azimute, distância e coordenadas. Se a planta tem cinco vértices, o memorial precisa ter cinco vértices descritos com o mesmo número de casas decimais. Já enfrentei um caso onde o profissional havia arredondado as coordenadas no memorial mas deixado as originais na planta. O cartório devolveu por divergência numérica. A correção levou duas semanas e custo extra de deslocamento para refazer o reconhecimento. Terceiro, a assinatura e a ART. Planta sem ART (Anotação de Responsabilidade Técnica) do engenheiro ou arquiteto responsável não tem validade. Muitas pessoas acham que um "desenho bem feito" basta. Não basta. O profissional precisa estar registrado no CREA ou CAU da jurisdição onde o imóvel está localizado. Se a planta for de um terreno em Minas Gerais, o responsável precisa ter registro mineiro -- credenciamento estadual funciona assim, e muitos profissionais ignoram essa regra.
Quando usar cada documento
Se você está fazendo uma pesquisa inicial sobre um terreno, querendo saber se a área é compatível com o que foi anunciado -- um mapa ou uma carta do IBGE resolvem. Leva minutos, é gratuito, e dá uma noção razoável. Se for para comprar um imóvel e precisar verificar confrontantes, divisa ou área exata, você precisa de uma planta elaborada por profissional habilitado, com memorial descritivo e ART. Para processos deinventário, partilha ou usucapião, o juiz e o cartório vão exigir a planta. Mapa ou carta sozinhos não aceitam. A planta é o padrão documental nestes casos porque carrega responsabilidade técnica assinada. Isso é diferente do que muita gente imagina -- acreditar que "um mapa impresso do Google Earth serve como prova" é um erro frequente que gera perda de prazo processual e custos adicionais para refazer o levantamento depois.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Problema real que encontrei com mapa carta e planta
Uma vez recebi um processo de retificação de área onde a planta enviada pelo proprietário tinha sido feita com base em leitura de sensor GPS do celular, usando aplicativo de mapeamento gratuito. O levantamento apontava uma área de 2.340m². Quando fizemos o reconhecimento topográfico convencional com estação total, a área real era de 2.180m². Diferença de 160m² -- praticamente um terreno inteiro de erro. A causa: o GPS do celular tem precisão na casa dos 5 a 10 metros em condições normais. Para lotes pequenos, isso é aceitável como referência. Para lotes grandes ou para fins legais, é desastroso. O erro se acumulava em cada ponto do perímetro. O app mostrava linhas retas onde na realidade havia curvas de terreno, e as coordenadas capturadas estavam em WGS84 sem correção para o datum do projeto original.
O workaround foi simples: contratei um topógrafo local, fizemos o levantamento com estação total, converti todas as coordenadas para SIRGAS2000 usando o programa do IBGE (Sistemas de Posicionamento), e elaboramos uma nova planta. O processo todo -- do levantamento à entrega no cartório -- levou cerca de 18 dias úteis. O proprietário original, que tinha esperado resolver em uma semana com o app, gastou o dobro em tempo e quase perdeu o prazo prescricional porque a primeira planta foi rejeitada.
Pegadinhas que ninguém conta
O fuso horário não muda nada no levantamento, mas o fuso cartográfico sim. O Brasil tem vários fusos UTM. Se o terreno fica na zona 23S e você monta a planta pensando que é zona 22S, as coordenadas X e Y ficam completamente deslocadas. Isso acontece mais do que você imagina, especialmente em propriedades que atravessam divisa de zona UTM. Outro ponto: escala. Planta em escala 1:500 é muito mais detalhada que uma em 1:1000. Mas escala grande demais pode criar problemas de legibilidade quando o documento é reduzido para o processo cartorial. Escala 1:500 é o padrão para lotes urbanos. Para áreas rurais, 1:10.000 ou 1:25.000 costumam ser suficiente -- desde que todas as dimensões sejam indicadas numericamente no memorial, que é o que realmente vale, não a medida na folha impressa.
A parte mais subestimada é o reconhecimento. Muitos profissionais enviam a planta sem antes passar no local para conferência com os vizinhos confrontantes. O resultado mais comum? O cartório aprova a planta, mas meses depois um dos confrontantes entra com embargos de terceiros alegando invasão de área. A planta estava tecnicamente correta, mas o reconhecimento não identificou que um muro existente na divisa estava 80cm para dentro do lote vizinho. Esse tipo de questão só aparece no reconhecimento presencial. Sem ele, você está construindo sobre informação incompleta.
O que não funciona e quando desistir
Planta feita por aplicativo de celular não serve para nada com validade legal. Já disse isso, mas repito porque é a causa número um de retrabalho. GPS de consumo não tem precisão suficiente para fins de registro imobiliário. Não adianta insistir -- o próprio sistema não permite essa margem de erro em documentos formais. Cartografia generificada do INCRA ou do IBGE pode servir como referência, mas nunca como substituta de planta registrada. Eles mostram a distribuição de terras, mas não têm a precisão necessária para definir pontos de divisa com segurança jurídica.
Se o terreno está em área de disputa judicial, nenhuma planta vai ser homologada enquanto o processo estiver travado. Neste caso, o caminho é aguardar a decisão ou pedir perícia judicial diretamente, que tem prioridade sobre qualquer iniciativa particular. Tentar registrar uma planta nesses casos é perda de tempo e dinheiro. O que funciona, na prática, é: contratar um profissional registrado, fazer reconhecimento presencial com todos os confrontantes presentes, verificar datum e fuso cartográfico antes de começar, elaborar memorial descritivo com as mesmas coordenadas da planta, e entregar tudo junto no cartório de registro de imóveis competente. Seguindo esse roteiro, o tempo médio de aprovação é de 15 a 30 dias úteis, dependendo da vara e do estado. Qualquer coisa que fuja disso geralmente indica um problema que vai aparecer depois -- não antes.
