Entendendo curvas de nível na prática
O que são incas curvas de nivel e como funcionam

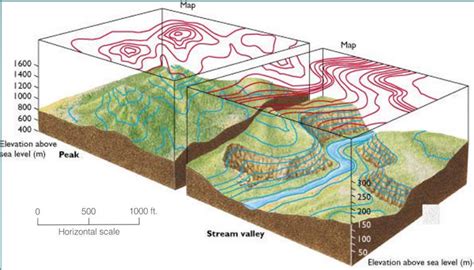

Curvas de nível são linhas que conectam pontos com a mesma cota altimétrica em um terreno. Nada mais do que isso. Quando você vê um mapa topográfico com aquelas linhas fechadas se aproximando umas das outras, elas estão basicamente contando a história do relevo de uma área. Linhas bem espaçadas indicam terreno suave. Linhas juntas significam aclive ou escarpa. A interseção dessas linhas com perfis transversais gera os perfis longitudinais que usamos no projeto. No dia a dia de topografia e projetos de engenharia, gerar essas curvas é quase sempre a primeira etapa antes de qualquer estudo de terraplenagem. O problema é que a qualidade final depende diretamente da densidade dos pontos coletados e do método de interpolação escolhido. Coletar menos pontos do que o necessário para capturar a variabilidade do terreno é o erro mais comum que eu vejo, e ele não aparece nos relatórios. Aparece quando o cortes e aterros não batem no campo.
Eu trabalho com isso desde o início da minha carreira e já perdi conta das vezes que precisei refazer um levantamento por causa de curvas mal definidas em áreas de transição. Uma vez, em um projeto de loteamento no interior de São Paulo, a malha de pontos esparsa não capturou um pequeno afloramento rochoso que cortava o terreno em diagonal. As curvas de nível interpoladas passavam reto por cima da anomalia, e só percebemos o erro quando a terraplenagem já estava avançada. A solução foi fazer uma campanha adicional de coleta com densidade dobrada na área crítica e rodar uma nova interpolação com ajuste local.
Métodos de geração e seleção de dados
O processo básico envolve três etapas: coleta de pontos, interpolação e pós-processamento. A coleta pode ser feita com stations total, GPS RTK ou aerolevantamento LiDAR. O tipo de equipamento define o custo e a precisão. LiDAR aeronáutico entrega milhares de pontos por metro quadrado, mas o custo por hectare é elevado. Estação total com prisma é mais econômico para áreas pequenas, mas exige linha de visada e tempo de equipe em campo. Na interpolação, os softwares mais usados geram TINs (Triangulated Irregular Networks) ou grades regulares por krigagem e inversa da distância ponderada. A diferença entre esses métodos não é apenas teórica. TIN preserva descontinuidades do terreno quando alimentado com breaklines adequadas, enquanto grades regulares tendem a suavizar detalhes. Eu prefiro TIN com breaklines definidas para projetos de engenharia civil, porque linhas de água, taludes e cristas precisam ser tratadas como arestas na malha, não como pontos interpolados.
Aqui vai uma coisa que poucos explicam direito: o espaçamento de contorno definido no software não é uma instrução de resolução de coleta. É apenas um parâmetro visual e de saída. Gerar curvas a cada 0,5 metro de desnível em uma área com poucos pontos coletados não torna o modelo mais preciso. Pelo contrário. Cria uma falsa sensação de detalhe. O espaçamento das curvas deve ser escolhido considerando a escala do projeto e a variabilidade real do terreno, não como um ajuste cosmético.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Limitações que ninguém destaca
Curvas de nível têm restrições práticas importantes. Em terrenos muito planos, com declividade menor que 2%, as curvas ficam extremamente espaçadas e difíceis de interpretar em escala de desenho. Nesses casos, uma tabela de cotas ou um modelo digital de elevação com cores de declividade informa mais do que linhas quasi sobrepostas. Já em escarpas ou paredes rochosas, as curvas se fundem num traçado ilegível. A solução nesses trechos é usar simbologia de aclive ou representar por hachuras, não insistir nas linhas convencionais. Outro problema frequente é a borda do polígono de estudo. Softwares de interpolação geram curvas que extrapolam para fora da área coletada de forma arbitrária, criando cotas sem base real. Sempre defina um polígono de recorte (clip) igual ao limite do seu terreno e force o software a respeitar essa fronteira. Caso contrário, você acaba justificando movimentos de terra em áreas que não existem ou não foram mediadas.
Fluxo prático de trabalho
No meu fluxo atual, eu comece com a estação total ou RTK para coletar pontos de irregularidade do terreno. O número de pontos varia conforme a complexidade. Áreas homogêneas com três pontos por metro quadrado bastam. Terrenos com variação abrupta exigem cinco a oito pontos por metro quadrado para capturar os detalhes relevantes. Em seguida, importo os pontos para o software de planejamento de terraplenagem, defino as breaklines de drenagem e limites de talude, e gero o TIN. Só após validar a malha visualmente é que exporto as curvas de nível para a prancha. O pós-processamento merece atenção. Curvas geradas automaticamente frequentemente contêm pequenos laços ou interrupções causadas por pontos isolados com cotas atípicas. Antes de aprovar, eu faço uma varredura visual e corrijo manualmente os trechos problemáticos. Esse ajuste leva entre dez e vinte minutos em projetos de média porte, mas evita retrabalho na fase de execução. O custo de ignorar esse passo é proporcional ao tamanho do empreendimento.
Erros comuns e como evitá-los
O erro mais recorrente é confiar cegamente na interpolação automática sem verificação de campo. Um segundo erro grave é usar curvas de nível para comunicar declividade em documentos legais sem indicar o equidistância utilizada. Leitores não familiarizados com topografia podem subestimar ou superestimar o relevo. Sempre inclua na legenda a escala do desenho, o sistema de coordenadas, o datum vertical e o intervalo entre curvas principais e secundárias. Outro ponto que causa perda de tempo é a troca de sistema de referência entre softwares. Coordenadas projetadas em UTM com fuso incorreto distorcem distâncias e cotas de forma sutil. A curva continua aparecendo, mas as áreas calculadas ficam erradas em até dois por cento em fusos mal aplicados. Verifique o fuso UTM no início do projeto, antes de importar qualquer arquivo.
Não existe um link de download único para um software genérico de curvas de nível porque a ferramenta certa depende do seu contexto. Para levantamentos topográficos convencionais, softwares como AutoCAD Civil 3D, Surpac, ou o QGIS com extensões GRASS oferecem funcionalidades completas. O QGIS é gratuito e viável para projetos de baixa complexidade, mas exige configuração manual dos parâmetros de interpolação. Ferramentas comerciais automatizam o fluxo inteiro, mas o custo de licença pode inviabilizar estudos pontuais. Escolha conforme o volume de trabalho e a criticidade das cotas no seu projeto. O que funciona consistentemente é tratar curvas de nível como representação aproximada de um terreno real, não como verdade absoluta. O modelo digital de elevação é a fonte. As curvas são derivadas dele. Manter essa hierarquia evita decisões baseadas em linhas que parecem precisas mas carregam erros de interpolação silenciosos.
