Como desenhar e interpretar gráficos de MRU e MRUV na prática
Achei que saber a equação de Torricelli bastava quando entrei na faculdade. Errado. O problema real começa quando você precisa transformar esses números em gráficos claros, e ainda interpretar o que o espaço percorrido versus tempo, ou velocidade versus tempo, estão dizendo. Já vi aluno decorando formas de curva e depois não conseguindo dizer se o móvel estava acelerando ou freando. A diferença entre MRU e MRUV nos gráficos é simples, mas os detalhes enganam quem não prestou atenção nos eixos.
O básico dos graficos mru e mruv

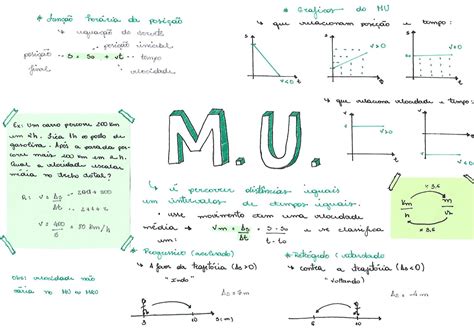

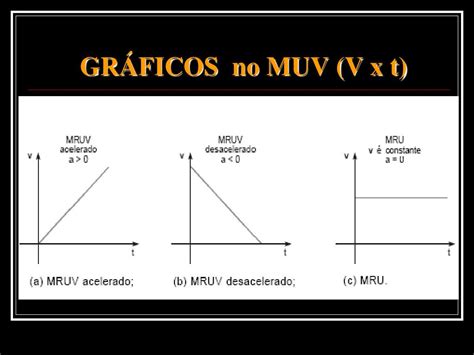

Em MRU, a velocidade é constante. Isso significa que o gráfico de velocidade em função do tempo é uma linha horizontal. O gráfico de posição em função do tempo é uma reta inclinada. A inclinação dessa reta é exatamente o valor da velocidade. Se o móvel se move no sentido positivo, a reta sobe. Se move no sentido oposto, a reta desce. A distância percorrida entre dois instantes é a área sob a linha de velocidade nesse intervalo. No MRU, essa área é um retângulo. No MRUV, a velocidade varia uniformemente. O gráfico de velocidade versus tempo vira uma reta inclinada. A inclinação dessa reta é a aceleração. Se a aceleração for positiva, a reta sobe. Se for negativa, desce. O gráfico de posição versus tempo passa a ser uma parábola. A concavidade depende do sinal da aceleração. Positivo empurra a parábola para cima. Negativo aperta para baixo. A variação de posição entre dois instantes continua sendo a área sob a linha de velocidade. Agora essa área pode ser um trapézio, um triângulo, ou uma combinação dos dois.
Uma coisa que poucos explicam bem de cara é que o gráfico de posição no MRUV não começa obrigatoriamente na origem. Ele começa no deslocamento inicial. Se o móvel já estava a 5 metros quando o cronômetro ligou, a parábola nasce em 5. Isso parece óbvio, mas gente erra bastante ao construir o gráfico assumindo que sempre parte de zero.
Como construir esses gráficos passo a passo
Pegue os dados do problema. Anote velocidade inicial, aceleração, e tempo total. Se o movimento for MRU, a velocidade inicial é igual à velocidade final. No MRUV, você usa a equação horária da velocidade: v = v0 + a*t. Para a posição, use s = s0 + v0*t + 0.5*a*t² no caso do MRUV, e s = s0 + v*t no MRU. Desenhe o eixo horizontal como tempo. Coloque os valores de tempo que interessam. Desenha o eixo vertical como velocidade ou posição, conforme o gráfico que você quer. Para o gráfico de velocidade, marque o ponto inicial. No MRU, você desenha uma linha reta horizontal a partir desse ponto até o tempo final. No MRUV, você marca o ponto inicial também, calcula a velocidade final com a equação, e une os dois pontos com uma reta. Se a aceleração for negativa, o ponto final fica abaixo do inicial.
Para o gráfico de posição, marque a posição inicial no eixo vertical. No MRU, trace uma reta com inclinação igual à velocidade. No MRUV, calcule a posição em pelo menos três instantes, geralmente t = 0, t = tempo médio, e t = tempo final. Ligue esses pontos formando uma parábola. Não tente desenhar a parábola inteira de uma vez. Calcule pontos e conecte com cuidado. O erro comum é fazer curvas muito suaves demais, o que esconde a curvatura real que indica aceleração.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros que aparecem com frequência
Um dos erros mais chatos é confundir o gráfico de velocidade com o gráfico de posição. Você vê uma reta crescendo e pensa "posição aumentando", mas na verdade é só velocidade aumentando. A posição nesse caso é uma parábola. A dica prática é sempre olhar o título do eixo vertical. Se estiver escrito "velocidade", tudo que você vê ali é velocidade. Se estiver escrito "espaço" ou "posição", é trajetória no tempo. Outro erro clássico é achar que área sob a curva de posição dá algo útil. A área só tem significado físico quando o eixo vertical é velocidade. Área sob o gráfico de posição não representa distância nem deslocamento. Representa algo que quase nunca é pedido em exercício de nível introdutório. Não gaste tempo calculando essa área.
Também tem quem trace a parábola do MRUV começando sempre da origem. Se o deslocamento inicial não é zero, o gráfico deve nascer no valor correto. Já corrija isso antes de entregar qualquer trabalho. Professores costumam pontuar falta de atenção nesse detalhe.
Um caso específico que aprendi na marra
Eu estava corrigindo uma lista de exercícios quando um aluno apresentou um gráfico de MRUV onde a velocidade chegava a zero e depois invertia o sinal. O gráfico estava tecnicamente correto para um movimento de frenagem até parada e retorno. A questão é que ele havia calculado a área total como positiva, somando os módulos. O deslocamento real, porém, é a área algébrica, ou seja, a área negativa conta subtraindo. O resultado errado levou a um deslocamento líquido incorreto em quase 40%. A partir dali, passei a exigir que sempre separassem as áreas acima e abaixo do eixo do tempo antes de somar. Isso evita confusão entre distância percorrida e deslocamento vetorial. Outro problema que encontrei repetidamente foi com gráficos em escala diferente nos eixos. Uma aceleração pequena podia parecer enorme se o eixo vertical estivesse muito comprimido, e o inverso também. A solução prática é conferir a escala de cada eixo antes de interpretar a inclinação. Anote os valores das marcas no papel. Calculadoras e softwares às vezes escolhem escalas que distorcem a leitura visual. Nada substitui olhar os números dos eixos.
Quando esse método não funciona bem
Gráficos de MRU e MRUV pressupõem aceleração constante. Se o problema envolve aceleração variável, como em movimentos com resistência do ar significativa ou forças dependentes da velocidade, esses gráficos simples não dão conta. Nesse cenário, o mais indicado é usar integração numérica ou ferramentas como planilhas com passos pequenos, ou softwares de simulação. O tempo de construção manual aumenta muito, mas a precisão melhora. Para exercícios de ensino médio e primeiros semestres de física, o modelo de aceleração constante segue sendo suficiente, mas saiba que ele é uma idealização.
Resumo rápido sobre graficos mru e mruv
O gráfico de velocidade no MRU é horizontal. No MRUV é uma reta inclinada. O gráfico de posição no MRU é uma reta. No MRUV é uma parábola. A inclinação da reta de velocidade dá a aceleração. A área sob a linha de velocidade dá o deslocamento. Sempre verifique o deslocamento inicial e a escala dos eixos. Separe áreas acima e abaixo do eixo do tempo para não confundir distância com deslocamento. Se a aceleração não for constante, considere métodos numéricos em vez de depender desses gráficos. Não existe fórmula mágica que substitua praticidade. Desenhe alguns gráficos à mão, varie os sinais de velocidade e aceleração, e compare com os resultados numéricos. Com o tempo, a leitura visual fica automática e você passa a identificar erros de construção em segundos, em vez de gastar meia aula inteiro relendo enunciados.
