Dimensionando um gerador de vapor industrial: o que realmente importa
A primeira coisa que todo engenheiro que vai entregar um projeto de caldeira ou gerador de vapor esquece é o consumo real de água de reposição. As planilhas do fabricante calculam com base na capacidade nominal, mas na prática o blowdown contínuo, as purgas periódicas e as pequenas perdas por selos elevam o consumo em cerca de 12 a 18% acima do teorizado. Se você dimensionar a rede de água de alimentação sem considerar isso, vai passar aperto já no primeiro mês de operação. Vamos começar pelo cálculo da carga térmica. O fluxo de vapor necessário se determina pela soma dos consumidores finais, não pelo tamanho do equipamento disponível. Eu vi projeto onde colocaram um gerador de vapor industrial de 10 toneladas por hora para uma linha que na prática demandava 4,2 t/h nos picos, porque ninguém tinha feito o balanço real dos trocadores de calor. O equipamento ficava ligando e desligando a cada quinze minutos, o que gera choque térmico nos tubos e encurta a vida útil dos materiais em até 40%. Isso não é especulação, é o que eu vi acontecer na própria planta.

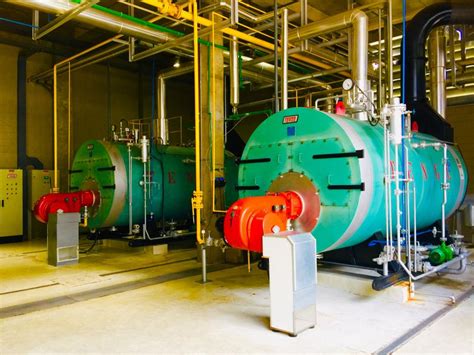

Como escolher um gerador de vapor industrial para sua operação
O dimensionamento segue um raciocínio mecânico simples, mas com muitas variáveis que o catálogo não mostra. Você precisa de três dados básicos: a pressão de operação desejada no ponto de utilização, a temperatura do vapor e a vazão horária. A partir disso, calcula-se a potência térmica necessária usando a entalpia de vaporização na pressão correspondente. A tabela de propriedades do vapor saturado resolve o resto. Por exemplo, para gerar 5 t/h de vapor saturado a 6 bar(g) partindo de água de alimentação a 85°C, a diferença de entalpia é aproximadamente 2.676 kJ/kg menos 356 kJ/kg, o que dá cerca de 2.320 kJ por quilograma de vapor. Multiplicado por 5.000 kg/h, temos 11.600.000 kJ/h, ou seja, cerca de 3.222 kW térmicos. Dividindo pelo rendimento esperado do queimador, digamos 90%, você precisa de um equipamento com potência nominal de entrada de cerca de 3.580 kW. Na prática, o fabricante vai Offer um modelo de 4 MW térmicos como o menor disponível acima desse valor.
O que as pessoas geralmente não consideram é a altitude. Em cidades acima de 800 metros, a combustão perde eficiência e o rendimento cai de 90% para algo em torno de 84 a 86%. Se o seu gerador de vapor industrial vai operar em São Paulo capital ou em Belo Horizonte, o dimensionamento inicial precisa levar essa correção em conta. Equipamentos vendidos para nível do mar sem a devida correção operam com mistura pobre, formação de fuligem e maiores emissões de CO, o que pode fazer você estourar o limite legal de descarga em menos de dois anos de uso. Outro ponto cego é a qualidade da água de alimentação. O fabricante vai pedir condutividade abaixo de 10 µS/cm e teor de sílica controlado, mas raramente avisa que softers convencionais não removem sílica dissolvida. A sílica é o pior inimigo de turbinas e instrumentação a jusante. Quando ela deposita nos tubos do gerador, a transferência de calor cai e a temperatura da parede sobe. O resultado é corrosão sob tensão, trincas nos tubos e paradas não programadas. A solução mais barata é um sistema de osmose reversa seguido de leito misto, mas muitas vezes a equipe de manutenção instala apenas resina trocadora de íons e acha que está resolvido. Não está.
Eu tive esse problema na prática em 2019. Uma indústria têxtil em Camaçaru tinha um gerador de vapor industrial de 8 t/h operando com água de poço artesisano tratado apenas com dosagem de fosfato. Em dezesseis meses, a pressão diferencial através dos tubos de geração subiu 35% e a análise de depósitos mostrou sílica e sílica-sulfato. O conserto exigiu limpeza química ácida completa e troca de três feixes tubulares, o que custou mais de R$ 180 mil e parou a produção por oito dias. A correção foi instalar pré-tratamento com osmose reversa e controlar a sílica na água de alimentação abaixo de 20 ppb. Desde então, o equipamento opera há quatro anos sem limpeza interna.
Instalação e comissionamento
A instalação correta faz diferença operacional imediata. O gerador deve ter pelo menos 1,5 metro de folga lateral para acesso às portas de inspeção e ao painel de controle. O espaço frontal precisa ser de no mínimo 2 metros porque é por ali que se retira o feixe tubular durante manutenção. many installers economizam nesses espaços e depois não conseguem abrir a câmara de combustão sem desmontar equipamentos adjacentes. O sistema de tratamento de água precisa ficar o mais próximo possível do gerador para minimizar perdas de calor na tubulação de alimentação. Tubos isolados com lã de vidro de 50 mm reduzem perdas térmicas em cerca de 8 a 12 W/m por grau de diferença. Em um trecho de 20 metros com água a 85°C e ambiente a 25°C, isso pode representar economia de 15 a 20 kW térmicos, o que equivale a reduzirmos o consumo de combustível em aproximadamente 1,5 a 2%. É pouco por hora, mas em operação contínua de 8.000 horas anuais, o número fecha.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O comissionamento inicial exige ajuste fino da relação ar/combustível. O analisador de gases deve mostrar entre 2 e 4% de O2 na corrente de exaustão para gás natural. Acima de 5%, o rendimento cai porque você está aquecendo nitrogênio em excesso. Abaixo de 2%, há risco de formação de CO. O regulador de ar do queimador deve ser ajustado com o gerador em carga nominal, não em vazão, porque a dinâmica do fluxo de ar muda com a pressão diferencial dentro da câmara. Um detalhe que poucos mencionam é a escala térmica. A cada ano de operação, uma camada de 1 mm de incrustação reduz a transferência de calor em aproximadamente 8 a 10%. Ou seja, após cinco anos sem manutenção química adequada, seu gerador pode estar consumindo 30 a 40% mais combustível do que consumiria limpo. A manutenção preventiva deve incluir análise mensal da água de banho, verificação de condutividade e dosagem de fosfato e aminas. O custo anual dessa manutenção gira em torno de R$ 8.000 a R$ 15.000, dependendo do porte, mas a economia de combustível costuma superar esse valor em cinco a seis vezes.
Manutenção e vida útil
Geradores de vapor industriais modernos têm vida útil projetada de 20 a 25 anos, mas a vida real depende quase exclusivamente do tratamento de água e da qualidade da manutenção. O componente que mais falha é o trocador de calor interno, seguido pelos queimadores. Queimadores mal ajustados causam combustão incompleta, depósito de carbono e corrosão ácida nos superaquecedores quando há presença de enxofre no combustível. Se o seu gerador opera com gás liquefeito de petroleo ou óleo diesel, a corrosão por ácido sulfúrico é um risco real. A temperatura de condensação do ácido em superfícies frias está em torno de 140 a 150°C. Se a água de alimentação entrar com temperatura inferior a esse ponto, você terá condensação ácida nos preaquecedores e nos tubos de circulação natural. A solução é manter a temperatura de entrada de água acima de 105°C, o que normalmente exige um pré-aquecedor de ar ou recuperação de calor dos gases de exaustão.
Instrumentação é outro ponto crítico. Pressostatos, termopares e transmissores de pressão precisam ser calibrados a cada seis meses. Um pressostato descalibrado que dispara em 7 bar quando deveria disparar em 6 bar pode causar sobrepressão no sistema e acionar a válvula de segurança com frequência, gastando vapor e gerando ruído desnecessário. O contrário também é perigoso: um pressostato que dispara cedo demais faz o gerador entrar em ciclo curto, reduzindo a eficiência e acelerando o desgaste mecânico. O regulamento que rege esses equipamentos no Brasil é a INMetro nº 182 de 2020, que estabelece requisitos de segurança e eficiência energética. Equipamentos homologados antes de 2018 podem não atender aos novos padrões de eficiência mínima, que para geradores de 5 a 15 t/h exige rendimento superior a 87%. Se a sua operação está sujeita a fiscalização, verifique a certificação do equipamento antes de qualquer auditoria. Isso evita multas e paradas obrigatórias.
Há alternativas ao gerador de vapor industrial tradicional quando a demanda é intermitente ou de baixa carga. Trocadores de calor a água quente pressurizada podem substituir geradores de pequeno porte em aplicações onde a variação de carga é inferior a 30%. O custo inicial é menor, a resposta é mais rápida e não há riscos de pressão de vapor. A desvantagem é que a temperatura máxima fica limitada a cerca de 180°C, o que pode não atender processos que exigem vapor supersaturado ou superaquecido. A escolha do modelo também deve considerar a disponibilidade de peças no mercado regional. Geradores importados podem ter lead time de 6 a 8 semanas para trocas de queimadores e ventiladores. Equipamentos nacionais ou com representantes técnicos instalados reduzem esse tempo para 3 a 5 dias. Em uma operação contínua, cada hora parada custa mais do que a diferença de preço entre o equipamento importado e o nacional. O cálculo é simples: se uma hora de parada custa R$ 5.000 e a diferença de preço é R$ 40.000, você precisa de pelo menos oito horas de parada evitada para justificar a compra do equipamento com suporte local.
Cada planta é diferente. O que funciona em uma refineria pode não funcionar em uma indústria alimentícia por causa das diferenças na pureza do vapor exigida e na frequência de limpeza. O recomendado é sempre solicitar simulação térmica e análise de água do local antes de fechar o contrato, e exigir garantia de rendimento com medição em condições reais, não em bancada de teste do fabricante.
