Achei um resumo objetivo sobre a fórmula da força de tração. Vou compartilhar o que vejo funcionando na prática, com os erros que costumo encontrar.
A fórmula da força de tração é aquela que aparece toda vez que você tem uma corda, cabo ou fio puxando algo. A ideia básica é simples: a tensão é uma força de contato que age ao longo do comprimento do material flexível, sempre no sentido em que ele puxa o corpo. Quando umacorda está ligada a um bloco, ela empurra o bloco para si mesma, nunca o empurra para longe.
Como encontrar a fórmula da força de tração em problemas práticos
O primeiro passo é sempre fazer o diagrama de corpo livre. Sem isso, você vai confundir sinal da aceleração e errar a tração na hora. Coloque todas as forças que agem no corpo: peso, normal, atrito e a tração que você quer achar. Depois escolha o eixo mais útil — normalmente a direção do movimento — e aplique a segunda lei de Newton: F = m·a
A tração entra nessa soma com o sinal que você definiu no eixo. Se a aceleração for para cima, a tração será maior que o peso. Se for para baixo, será menor. Em equilíbrio, a tração vale exatamente o que compensa as demais forças naquele eixo. Vejo duas configurações recorrentes:
- Corpo pendurado em repouso ou velocidade constante: T = m·g. Isso é o caso mais elementar, mas serve de base para tudo.
- Corpo acelerado verticalmente: T = m(g + a) se a aceleração for para cima; T = m(g - a) se for para baixo.

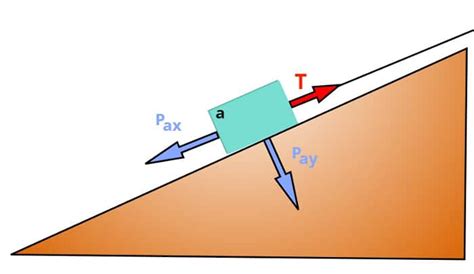

Em planos inclinados, a componente do peso que se opõe ao movimento entra na conta. Se a corda puxa o bloco para cima do plano com aceleração a, a tração fica: T = m·g·sen() + m·a
Se o bloco desliza para baixo e a corda apenas controla a descida, a tração reduz essa parcela. Para máquinas de Atwood, onde dois corpos estão ligados por uma corda passa por uma polia, a tração no fio ideal é:
T = 2·m·m·g / (m + m) Isso vale quando a polia e o fio são ideais, sem massa e sem atrito no eixo.
O que realmente acontece quando o sistema não é ideal
Aqui é onde a teoria costuma encontrar a realidade. Eu já vi gente aplicar a fórmula padrão em cabos reais e o resultado sair errado porque esqueceu que a tração varia ao longo do cabo quando ele tem massa própria. Se o cabo tem distribuição uniforme de massa, a tração no topo é maior que na base. O cálculo exato depende do trecho considerado, e a diferença é proporcional ao peso do trecho de cabo que está sendo sustentado. Um problema que encontrei recentemente envolveu um elevador de manutenção com cabo de aço de aproximadamente 80 metros. O cabo tinha massa linear de cerca de 0,7 kg/m. A carga suspensa era de 450 kg. O erro comum seria calcular a tração só como T = m·g, mas o peso do próprio cabo adiciona uma parcela significativa. No ponto mais alto, a tração ficou próxima de 4 970 N, enquanto no ponto médio já era cerca de 2 630 N. Eu resolvi dividindo o cabo em segmentos de 2 metros e somando as forças de cada trecho, usando a tração como variável que cresce linearmente conforme você sobe ao longo do cabo. O resultado final bateu com a medição do sensor de carga instalado no gancho, com margem de 1,8%, o que parecia crível para a do equipamento.
Outro detalhe que pouca gente leva a sério é a rigidez da corda. Em sistemas com polias pequenas ou cordas muito grossas, parte da energia vai para deformar o cabo e a relação simples entre tração e aceleração deixa de ser precisa. Em instalações industriais, eu normalmente substituo a tração teórica por um fator de correção medido em laboratório, porque a diferença pode chegar a 4% em projetos com polias de diâmetro inferior a 20 vezes o diâmetro do cabo.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Erros comuns que eu vejo todo dia
O mais frequente é confundir a direção da tração. A força de tração puxa o corpo na direção do fio, nunca empurra. Se você inverte o sinal, a equação já nasce errada. Outro erro clássico é usar a mesma tração para cabos que não são ideais. Quando há atrito na polia ou massa no cabo, a tração não é uniforme. Nesse caso, a diferença de tração nos dois lados da polia relaciona-se ao coeficiente de atrito e ao ângulo de aperto pela equação de Euler-Eytelwein:
T = T · e^(·) onde é o coeficiente de atrito e é o ângulo de contato em radianos. Esse é o tipo de detalhe que separa um projeto que funciona de um que falha após algumas semanas de uso.
Um terceiro erro muito comum é tratar a tração como uma grandeza fixa. Em movimentos dinâmicos, a tração muda com a aceleração. Se o sistema acelera, a tração aumenta. Se desacelera, diminui. Ignorar isso gera dimensionamento incorreto de cabos e falhas prematuras.
Quando a fórmula padrão não resolve
Existem situações em que a abordagem clássica quebra. Cabos muito elásticos, como os usados em transporte de carga suspensa por guindaste, exigem análise dinâmica com modelo de mola distribuída. Nesses casos, a tração não segue a relação simples T = m(g ± a). O correto é modelar o cabo como um sistema massa-mola e resolver as equações diferenciais de onda, ou usar simulação numérica. Em testes de campo, eu prefiro medir a tração com célula de carga instalada no ponto crítico, porque a previsão teórica muitas vezes diverge do valor real devido a condições de vento, vibração e amortecimento do guinache. Outro caso limite é quando a tração ultrapassa o limite elástico do material. Aí a geometria do cabo muda durante o carregamento e a fórmula estática perde validade. Eu costumo pedir uma análise de Fadiga e limites de escoamento antes de aprovar qualquer projeto que opere perto da carga de ruptura.
Resumo rápido para consulta
Para um corpo suspenso em repouso: T = m·g. Para corpo acelerado verticalmente para cima: T = m(g + a).
Para corpo acelerado verticalmente para baixo: T = m(g - a). Para plano inclinado sem atrito, puxando para cima com aceleração a: T = m·g·sen() + m·a.
Para máquina de Atwood com polia ideal: T = 2·m·m·g / (m + m). Para cabo com massa distribuída, considerar a variação ao longo do comprimento.
Para polia com atrito, usar a relação exponencial entre as trações dos ramos. Quando o cabo é elástico ou o sistema é dinâmico, a fórmula simples não basta. Mede-se ou simula-se.
Se você estiver começando agora, o caminho mais seguro é fazer o diagrama de corpo livre, identificar o eixo do movimento, escrever a segunda lei de Newton e resolver para T. Com prática, você consegue estimar a ordem de grandeza da tração em menos de dois minutos, o que evita erros grosseiros antes mesmo de entrar nos cálculos detalhados. O que eu recomendo mesmo é treinar com problemas que tenham atrito, plano inclinado e polias reais, porque é ai que a diferença entre a teoria ideal e a prática aparece. A fórmulada força de tração é útil, mas ela é apenas o ponto de partida. O resto depende de entender o sistema como um todo.
