Quando a teoria não bate com a prática
A fluxo de calor formula mais básica que todo mundo aprende na faculdade é a lei de Fourier, aquela que diz que o fluxo de calor através de uma parede plana é igual à condutividade térmica vezes a área vezes a diferença de temperatura dividido pela espessura. Fácil, certo? Onde as coisas começam a complicar é quando você sai do papel e vai para o campo. No mundo real, rarefactions e interfaces criam resistências térmicas que a fórmula simples ignora completamente. Eu já vi engenheiros aplicarem a equação diretamente em um trocador de calor com incrustação e se perguntarem por que a simulação nunca batia com os dados medidos. O problema não era a fórmula. Era que eles estavam tratando o sistema como um caso unidimensional em estado estacionário perfeito.
O que a fluxo de calor formula realmente representa

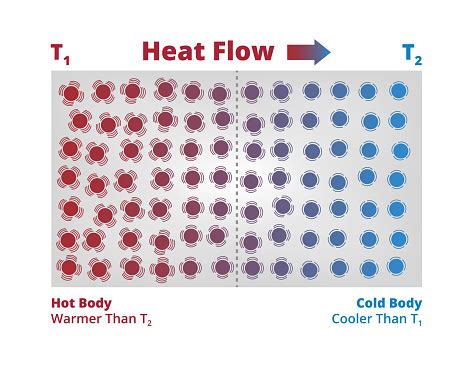

O conceito central é que o fluxo de calor, representado por q, é proporcional ao gradiente de temperatura no material. Na forma vetorial, fica q = -kT, onde k é a condutividade térmica e T é o gradiente de temperatura. O sinal negativo existe porque o calor flui naturalmente das regiões mais quentes para as mais frias. Se você não entender esse sinal, vai acabar calculando fluxo para o caminho errado em problemas de convecção acoplada. Para uma parede plana em regime permanente, a versão integrada é Q = kAT/x. Aqui, Q é a taxa de transferência de calor em watts, A é a área de seção transversal em metros quadrados, T é a diferença de temperatura entre as faces e x é a espessura da parede. Simples na superfície, mas cada variável esconde armadilhas.
Condução, convecção e radiação: onde a maioria erra
Muita gente junta essas três modalidades num mesmo cálculo sem considerar que elas operam em escalas de temperatura completamente diferentes. Condução domina em sólidos. Convecção entra forte quando há movimento de fluido. Radiação só começa a pesar acima de 300°C de diferença, aproximadamente, e cresce com a quarta potência da temperatura absoluta. Numa instalação industrial que eu acompanhei, um projeto de isolamento térmico para uma tubulação de vapor superaquecido a 450°C falhou na primeira tentativa. A equipe calculou tudo só por condução através da lã de rocha e ignorou a convecção natural do ar ao redor e a radiação da superfície externa. A perda térmica real foi cerca de 40% maior que o previsto. A correção foi calcular as resistências em série: condução pelo isolante, convecção pelo ar e radiação pela superfície exposta.
Um caso que quase me custou um contrato
Trabalhava numa análise de parede de forno industrial com tijolos refratários multilayer. A fluxo de calor formula clássica parecia suficiente. O problema era que o tijolo mais interno, o da camada de trabalho, tinha uma condutividade térmica que variava linearmente com a temperatura. Em vez de k ser constante, ele era k(T) = k(1 + T), onde era um coeficiente positivo típico de materiais cerâmicos. Se você simplesmente pegar o valor de k na temperatura média e aplicar a fórmula clássica, o erro é pequeno para paredes finas. No meu caso, a espessura era de 300 mm e a diferença de temperatura entre as faces passava de 900°C. O erro acumulado chegou a 12%, o que em termos de perda energética significava umas cinco toneladas de gás natural por mês a mais no consumo. Inaceitável para um forno que rodava 24 horas.
A solução foi integrar a equação diferencial diretamente. Como q = -k(T)·dT/dx era constante em regime permanente, a integral de -k(T)dT ao longo de x dava o fluxo correto. O resultado final ficou q = [k(T-T) + k(T²-T²)/2] / x. Diferente da abordagem simplificada, essa integral capturava a variação real da condutividade. Levei uma tarde inteira para fazer o cálculo certo, mas economizei perto de sessenta mil reais por ano na operação do forno.
Dicas práticas que ninguém ensina em aula
Primeiro, sempre verifique se o regime pode ser considerado permanente antes de aplicar fórmulas de estado estacionário. Em processos de partida e parada de fornos, a capacidade térmica volumétrica c importa e a equação de difusividade térmica = k/(c) define a velocidade de propagação do calor. Esse número é crucial para entender tempos de resposta. Segundo, a área nem sempre é constante. Em geometrias cilíndricas como tubulações, a área aumenta conforme você se afasta do eixo. A solução correta usa logaritmos: Q = 2kLT/ln(r/r). Já vi gente aplicar a fórmula de parede plana em tubos grossos e obter erros de até 25% dependendo da razão entre raios.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Terceiro, cuidado com resistência de contato. Entre duas superfícies metálicas pressionadas, a interface tem uma resistência térmica própria que pode dominar o comportamento global. O famoso thermal contact resistance. Num projeto de radiador de automóvel que eu fiz, a resistência de contato entre a base de alumínio e as aletas de cobre correspondia a quase 30% da resistência total do caminho térmico. A soldagem por difusão resolveu, mas foi um problema que levou duas semanas de medições com termopares para ser identificado corretamente.
Quando a fórmula tradicional simplesmente não funciona
Em materiais compósitos anisotrópicos, como fibras de carbono em matriz epóxi, a condutividade térmica depende da direção. O tensor k não é mais um escalar. A fluxo de calor formula precisa ser escrita com o tensor completo, senão você está assumindo comportamento isotrópico onde ele não existe. Em compósitos laminados, o fluxo na direção longitudinal pode ser três vezes maior que na direção transversal. Em escalas microscópicas ou nanoscópicas, o conceito de meio contínuo cai. O comprimento livre médio dos fônons se torna comparável às dimensões do sistema e a equação de Boltzmann de transporte precisa ser considerada. Isso acontece em filmes finos com espessura abaixo de cem nanômetros e em interfaces de materiais 2D como o grafeno. A condutividade térmica deixa de ser uma propriedade do material e passa a depender fortemente da geometria e dos processos de espalhamento nas fronteiras.
Limitações que você precisa encarar
A principal limitação da abordagem clássica é a suposição de propriedades constantes. Na prática, k varia com a temperatura, a pressão pode afetar materiais porosos e a umidade altera drasticamente a condutividade de isolantes. Espuma poliuretana seca tem k em torno de 0,025 W/m·K. Se ela absorver água, esse valor pode dobrar. Isolamento molhado é um dos erros mais comuns em edificações e ninguém percebe até a conta de energia subir. Outra limitação séria é a dificuldade em lidar com geração interna de calor não uniforme. reatores químicos, elementos de aquecimento elétrico e materiais radioativos têm taxas de geração que variam no espaço. Nesse caso, a equação de calor com termo fonte, ·(kT) + q''' = cT/t, é o ponto de partida, e soluções analíticas são raras fora de geometrias simples.
Uma alternativa quando a análise tradicional falha
Para problemas complexos com geometrias irregulares, propriedades variáveis e condições de contorno complicadas, métodos numéricos como elementos finitos se tornam necessários. Software como ANSYS, COMSOL ou até o OpenFOAM permitem resolver a equação de calor completa sem as simplificações que a análise manual exige. O tempo de modelagem pode variar de algumas horas para geometrias moderadamente complexas até dias para sistemas multipísica completos. Mas atenção: modelo bom com entrada ruim dá saída ruim. A precisão dos resultados depende criticamente da qualidade da malha, das propriedades térmicas inseridas e das condições de contorno corretamente especificadas. Eu já vi simulações que pareciam impressionantes nos gráficos de, mas que tinham condutividade térmica atribuída baseada em datasheet de fabricante sem validação experimental. Os números estavam visualmente bonitos e completamente errados.
Resistência térmica equivalente: o atalho útil
Uma ferramenta que ganha espaço na prática é o conceito de rede de resistências térmicas. Assim como circuitos elétricos, você pode tratar condução, convecção e radiação como resistências em série ou em paralelo. R_condutiva = x/(kA), R_convectiva = 1/(hA). A analogia elétrica permite resolver problemas multi-camada rapidamente, somando resistências e dividindo quedas de temperatura proporcionalmente. Essa abordagem é especialmente prática para cálculos preliminares e dimensionamento rápido. Em minha experiência, consigo estimar a carga térmica de uma parede compostas com múltiplos materiais em cinco minutos usando a rede de resistências, antes de validar com simulação numérica mais detalhada. Economiza tempo valioso na fase inicial de projeto.
O importante é saber até onde a fluxo de calor formula clássica se aplica e quando é hora de complicar a equação. Boa parte dos erros em projetos térmicos vem de aplicar fórmulas de regime permanente em problemas transitórios, ou de ignorar resistência de contato quando ela deveria estar no cálculo. Conhecer as limitações é tão importante quanto dominar a matemática.
