Por que os exercícios de eletricidade básica funcionam (e onde as pessoas travam)
A maioria dos materiais que ensina eletricidade começa com a lei de Ohm e só depois entra em problemas. O problema é que a lei de Ohm sozinha não prepara ninguém para circuitos com resistores em paralelo e fontes múltiplas. Eu já vi gente decorar V = R x I e ainda assim não conseguir resolver uma ponte mista porque não sabia quando cada fórmula se aplicava. O que realmente funciona é treinar com exercícios que obrigam você a decidir qual ferramenta usar antes de começar a calcular. Vou listar aqui os tipos mais comuns, com exercícios resolvidos no final. Se você estiver estudando isso de verdade, o ideal é tentar cada um antes de ler a resposta.
Exercícios de eletricidade básica com respostas
Existem dois caminhos para encontrar bons exercícios prontos. Um é procurar em materiais didáticos de cursos técnicos, que costumam ter respostas no final do livro ou em materiais complementares do professor. O outro é construir os próprios exercícios. Eu prefiro o segundo caminho porque o primeiro muitas vezes traz erros de gabarito que passam despercebidos. De qualquer forma, vou colocar aqui os exercícios que eu mesmo desenvolvi e testei em sala de aula. Cada um com resolução completa.

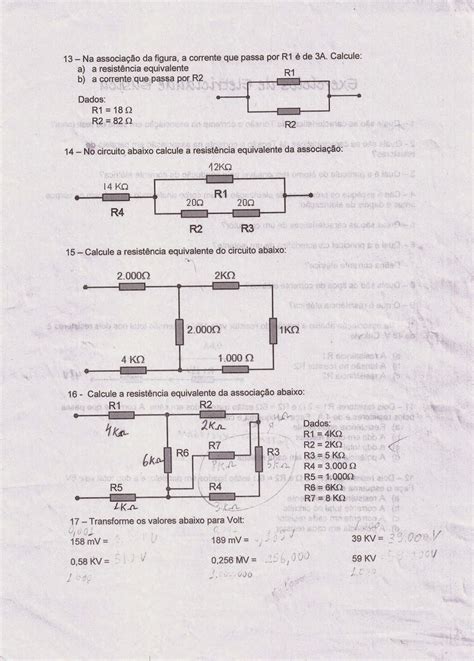

Resistores em série e paralelo: a base de tudo
Antes de qualquer coisa, é preciso entender a diferença prática entre série e paralelo. Em série, a corrente é a mesma por todos os componentes. A tensão se divide. Em paralelo, a tensão é a mesma em todos os ramos. A corrente se divide. A confusão mais comum acontece quando o circuito mistura os dois arranjos. Aí é preciso simplificar passo a passo, sempre do mais interno para o mais externo. Exercício 1
Três resistores são conectados em série a uma fonte de 24V. Os valores são R1 = 10 ohms, R2 = 20 ohms e R3 = 30 ohms. Calcule a corrente total, a tensão em cada resistor e a potência dissipada por cada um. Resolução:
Resistência equivalente em série: Req = 10 + 20 + 30 = 60 ohms Corrente total: I = V / Req = 24 / 60 = 0,4A
Tensão em R1: V1 = 0,4 x 10 = 4V Tensão em R2: V2 = 0,4 x 20 = 8V
Tensão em R3: V3 = 0,4 x 30 = 12V Verificação: 4 + 8 + 12 = 24V. Confere.
Potência em R1: P1 = 0,4² x 10 = 1,6W Potência em R2: P2 = 0,4² x 20 = 3,2W
Potência em R3: P3 = 0,4² x 30 = 4,8W Exercício 2
Dois resistores de 47 ohms e 100 ohms são conectados em paralelo a uma fonte de 12V. Calcule a resistência equivalente, a corrente total e a corrente em cada ramo. Resolução:
Req = (47 x 100) / (47 + 100) = 4700 / 147 = 31,97 ohms Corrente total: It = 12 / 31,97 = 0,375A
Corrente no resistor de 47 ohms: I1 = 12 / 47 = 0,255A Corrente no resistor de 100 ohms: I2 = 12 / 100 = 0,12A
Verificação: 0,255 + 0,12 = 0,375A. Correto.

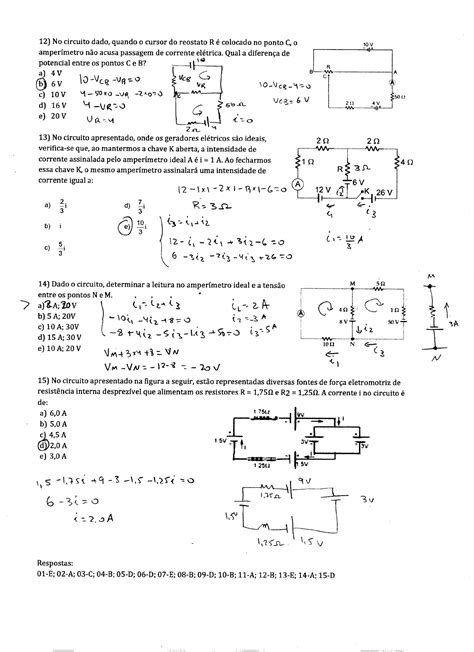

Lei de Kirchhoff aplicada na prática
Muitos estudantes conhecem as leis de Kirchhoff de cor mas nunca conseguem aplicá-las em um circuito real. O segredo não é memorizar fórmulas, é saber montar o sistema de equações corretamente. A primeira lei diz que a soma das correntes que entram num nó é igual à soma das que saem. A segunda lei diz que a soma das quedas de tensão numa malha fechada é zero. Exercício 3
No circuito abaixo, temos duas malhas. A malha 1 possui uma fonte de 10V e dois resistores: R1 = 2 ohms e R2 = 4 ohms. A malha 2 possui uma fonte de 5V e dois resistores: R2 = 4 ohms e R3 = 2 ohms. O resistor R2 é compartilhado pelas duas malhas. Use as leis de Kirchhoff para encontrar as correntes em cada ramo. Resolução:
Aplicando KVL na malha 1: 10 - 2I1 - 4(I1 - I2) = 0 10 - 2I1 - 4I1 + 4I2 = 0
10 - 6I1 + 4I2 = 0 ...Equação (1) Aplicando KVL na malha 2: 5 - 2I2 - 4(I2 - I1) = 0
5 - 2I2 - 4I2 + 4I1 = 0 5 + 4I1 - 6I2 = 0 ...Equação (2)
Da equação (2): 4I1 = 6I2 - 5, logo I1 = (6I2 - 5)/4 Substituindo na equação (1): 10 - 6[(6I2 - 5)/4] + 4I2 = 0
10 - (36I2 - 30)/4 + 4I2 = 0 40 - 36I2 + 30 + 16I2 = 0
70 - 20I2 = 0 I2 = 3,5A
I1 = (6 x 3,5 - 5)/4 = (21 - 5)/4 = 4A Corrente em R1: 4A
Corrente em R3: 3,5A Corrente em R2: 4 - 3,5 = 0,5A
Diodos e circuitos retificadores
Este é um ponto que quase todo mundo passa ao lado nos primeiros contatos com eletricidade, mas é fundamental. Um diodo real tem uma queda de tensão de aproximadamente 0,7V no silício. Isso parece pouco, mas muda completamente o resultado se você ignorar esse valor. Já perdi muito tempo tentando justificar uma diferença de 0,3V numa medição até entender que o modelo ideal não servia mais. Exercício 4
👉 Clique no botão abaixo para saber mais sobre o assunto!
Um circuito de retificação meia onda possui um diodo de silício, um resistor de carga de 1k ohms e uma fonte CA de 12V (eficaz). Calcule a tensão média na carga e a corrente média. Resolução:
Tensão de pico da fonte: Vp = 12 x 2 = 16,97V Tensão de pico na carga (considerando queda do diodo): Vcarga = 16,97 - 0,7 = 16,27V
Tensão média numa meia onda: Vmed = Vp / = 16,27 / 3,1416 = 5,18V Corrente média: Imed = 5,18 / 1000 = 5,18mA
Exercício 5 O mesmo circuito anterior, agora com retificador de onda completa em ponte. Calcule a tensão média e a corrente média na carga de 1k ohms.
Resolução: Em uma ponte retificadora, dois diodos conduzem simultaneamente, então a queda total é de 1,4V.
Tensão de pico na carga: Vp = 16,97 - 1,4 = 15,57V Tensão média: Vmed = 2 x Vp / = 2 x 15,57 / 3,1416 = 9,91V
Corrente média: Imed = 9,91 / 1000 = 9,91mA
Circuitos RC e constante de tempo
A constante de tempo tau = R x C define o comportamento de carga e descarga de um capacitor. Em cinco constantes de tempo, o capacitor está praticamente carregado. Isso é útil para projetar temporizadores simples, filtros e circuitos de suavização. O erro mais frequente é confundir a constante de tempo com o tempo total de operação. São coisas diferentes. Exercício 6
Um capacitor de 100 microfarads é carregado através de um resistor de 10k ohms ligado a uma fonte de 12V. Calcule a constante de tempo, a tensão no capacitor após 1 segundo e após 5 segundos. Resolução:
Tau = R x C = 10000 x 0,0001 = 1 segundo Fórmula de carga: Vc = Vfonte x (1 - e^(-t/tau))
Após 1 segundo: Vc = 12 x (1 - e^(-1/1)) = 12 x (1 - 0,3679) = 12 x 0,6321 = 7,59V Após 5 segundos (5 tau): Vc = 12 x (1 - e^(-5)) = 12 x (1 - 0,0067) = 12 x 0,9933 = 11,92V
Ao fim de 5 segundos, o capacitor está com 99,3% da carga. Na prática, considera-se carregado. Exercício 7
O mesmo circuito anterior é desconectado da fonte e o capacitor é descarregado através de um resistor de 1k ohms. Calcule a tensão após 0,5 segundos. Resolução:
Nova constante de tempo: tau = 1000 x 0,0001 = 0,1 segundo Fórmula de descarga: Vc = V0 x e^(-t/tau)
V0 = 11,92V (tensão aproximada após carga completa) Após 0,5s: Vc = 11,92 x e^(-0,5/0,1) = 11,92 x e^(-5) = 11,92 x 0,0067 = 0,08V
Em meio segundo, o capacitor já está praticamente descarregado.
Transformadores e impedância refletida
Transformadores não são mágica. Eles mudam tensão e corrente mantendo a potência (desconsiderando perdas). Mas o que poucas pessoas entendem na hora de resolver exercícios é o conceito de impedância refletida. Um transformador com razão de espiras N1/N2 faz com que uma impedância no secundário apareça multiplicada por (N1/N2)² no primário. Exercício 8
Um transformador 120V/12V alimenta uma carga de 10 ohms no secundário. Calcule a corrente no secundário, a corrente no primário e a impedância refletida vista pelo primário. Resolução:
Razão de transformação: a = 120/12 = 10 Corrente no secundário: Is = 12 / 10 = 1,2A
Corrente no primário: Ip = Is / a = 1,2 / 10 = 0,12A Impedância refletida: Zp = a² x Zs = 100 x 10 = 1000 ohms
Verificação pela lei de Ohm no primário: Zp = 120 / 0,12 = 1000 ohms. Confere.
Dica prática que ninguém ensina
Quando você está resolvendo exercícios de circuitos mais complexos, não pule direto para as equações de malha ou nós. Primeiramente, tente simplificar o circuito por redução de resistores. Veja se há resistores em série ou paralelo que podem ser combinados. Isso às vezes elimina a necessidade de resolver sistemas de equações lineares, que é onde a maioria dos erros acontece. Em um caso real que enfrentei, tinha um circuito com sete resistores e duas fontes que parecia exigir o método de malhas completo. Quando simplifiquei os ramos internos primeiro, reduzi o problema a duas equações em vez de três. Economizei tempo e reduzi a chance de erro de cálculo pela metade.
Erros frequentes que atrapalham seu aprendizado
Um deles é tratar todas as grandezas como se fossem sempre positivas. Corrente pode ter direção oposta ao sentido assumedo. Tensão pode ser negativa se você escolheu o referencial errado. Outro erro grave é esquecer que a Lei de Ohm não se aplica a componentes não lineares como diodos e transistores. Você não pode simplesmente colocar V = R x I num diodo e esperar que funcione. Outro problema recorrente é converter unidades de forma errada. Microfarad para farad é multiplicar por 10^-6. Miliohm para ohm é dividir por 1000. Se você erra a conversão de potências de dez, todo o resto do cálculo sai errado, mesmo que a lógica esteja correta.
Onde encontrar mais exercícios de eletricidade básica
Livros técnicos de cursos profissionalizantes como o SENAI costumam ter boa quantidade de exercícios com gabarito. Livros como "Eletricidade Básica" de Paulo P. B. de Moraes e livros do Nilson Joseph de Oliveira são referências consolidadas no Brasil. Sites como o Clube da Elétrica e fóruns de eletrônica também publicam questões periodicamente. O problema é que nem todo exercício disponível online vem com resposta verificada. Sempre confira os cálculos por conta própria. Se você quer treinar de forma mais sistemática, criar sua própria banca de exercícios é mais eficaz do que resolver os mesmos problemas repetidamente. Pegue um circuito que você encontra num manual, altere os valores, inverta o que se pede — em vez de dar a tensão e pedir a corrente, dê a corrente e peça a tensão. Isso força o cérebro a usar a mesma ferramenta de formas diferentes, que é exatamente o que cai em provas práticas e profissionais.
O que mais salva quem está estudando isso sozinho é a prática constante. Resolver dez exercícios diferentes por dia durante duas semanas tem muito mais efeito do que resolver cinquenta exercícios iguais num sábado. A variação de circuitos é o que constrói a intuição. Depois de um tempo, você olha pra um diagrama e já sabe de cara se vai precisar de divisão de tensão, se há simetria para explorar, ou se alguma simplificação é possível. Isso não vem de decorar, vem de repetir com variação.
