Como resolver exercícios de circuitos com as Leis de Kirchhoff na prática
A maior parte dos estudantes trava nos exercícios de leis de kirchhoff não porque a teoria seja difícil, mas porque aplicam os passos na ordem errada e acabam resolvendo um sistema gigante sem sentido. O procedimento certo começa pela identificação dos nós e malhas antes de escrever qualquer equação. Eu passei anos corrigindo prova e vi o mesmo erro repetidamente: o aluno chega no segundo parágrafo já montando equações sem saber quantas malhas reais existem no circuito.
Entendendo o que cada lei realmente impõe
A Lei das Malhas (KVL) diz que a soma algébrica das tensões em um laço fechado é zero. A Lei dos Nós (KCL) afirma que a soma das correntes que entram em um nó iguala a soma das que saem. Isso é simples. O problema aparece quando você precisa traduzir isso para um circuito com múltiplas fontes e ramos paralelos. Cada lei gera uma equação. Se o circuito tem N nós, você só precisa de N-1 equações de nós, porque a última é sempre dependente das anteriores. Esse detalhe economiza bastante trabalho no dia a dia. Na KVL, a convenção de sinais é o que mais gera confusão. Se percorrer o laço no sentido horário e passar por um gerador do terminal positivo para o negativo, a queda é positiva. Passar por um resistor no mesmo sentido da correnteada é uma queda positiva também. Se a corrente assumida estiver errada, o resultado simplesmente sai negativo e isso informa que o sentido real é oposto ao que você escolheu. Um sinal negativo não é um erro, é informação útil.
Procedimento passo a passo que realmente funciona
O primeiro passo é numerar todos os nós do circuito. Depois escolha um nó de referência e atribua a ele potencial zero. Esse nó funciona como terra de cálculo, não precisa ser o terra físico do aparelho. Em seguida, identifique todas as malhas independentes. Malhas independentes são aquelas que contêm pelo menos um ramo que não pertence a nenhuma outra malha já identificada. O número de malhas independentes é dado por M = E - N + 1, onde E é o número de ramos e N o número de nós. Escolha um sentido de percorrer cada malha. O sentido horário é padrão, mas o importante é manter a consistência. Para cada malha, escreva a equação da KVL somando as quedas e elevações de potencial. Nos resistores, a queda é R vezes a corrente do ramo correspondente. Se um ramo pertence a duas malhas, a corrente efetiva é a diferença entre as correntes das duas malhas. Esse é o ponto onde a maioria dos erros acontece. Escrever corretamente a corrente do ramo compartilhado separa quem resolve rápido de quem fica preso.
Para a KCL, aplique a lei em cada nó exceto no de referência. Some as correntes que entram como positivas e as que saem como negativas, ou vice-versa, desde que mantenha a consistência. O sistema final terá tantas equações quantas forem as incógnitas. Resolver esse sistema dá todas as correntes e tensões desejadas.
Um exercício típico resolvido do início ao fim
Considere um circuito com dois nós, três ramos e duas malhas. O ramo central tem um resistor de 4 ohms compartilhado entre as duas malhas. O ramo esquerdo tem um gerador de 12V e um resistor de 2 ohms. O ramo direito tem um gerador de 6V e um resistor de 3 ohms. Você quer encontrar a corrente em cada ramo. Aplicando KCL no nó superior: a corrente do ramo esquerdo mais a do ramo direito iguala a corrente do ramo central. Na malha esquerda, percorrendo no sentido horário, temos 12 menos 2 vezes a corrente da malha esquerda menos 4 vezes a diferença entre as correntes das duas malhas igual a zero. Na malha direita, temos 4 vezes a diferença entre as correntes menos 3 vezes a corrente da malha direita menos 6 igual a zero. Resolvendo o sistema obtém-se I1 igual a 2 ampères, I2 igual a 1 ampère e a corrente no ramo central igual a 3 ampères. Os sinais conferem e a potência fornecida pelas fontes bate com a potência dissipada nos resistores, o que serve como verificação rápida.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O caso que me fez mudar minha forma de ensinar
Encontrei um circuito em uma bancada universitária com três malhas e uma fonte de corrente independente no ramo compartilhado entre duas delas. O aluno tentou aplicar o método clássico de malhas e o sistema ficava impossivelmente grande. A solução real era usar uma malha superposta. Ao invés de escrever equações separadas para as duas malhas que dividem a fonte de corrente, tratamos o par como uma única supermalha. A corrente da fonte impõe uma restrição direta entre as correntes das malhas, reduzindo o número de incógnitas. Esse truque economiza tempo e evita erros algébricos desnecessários. Eu parei de ensinar o método cego depois disso.
Pegadinhas comuns que todo mundo encontra
Uma das armadilhas mais frequentes é o circuito com fontes de tensão dependentes. Elas não mudam a estrutura do método, mas exigem que você expresse a variável controladora em termos das correntes de malha ou tensões nodais antes de montar o sistema. Se pular esse passo, as equações ficam incompletas e o resultado não fecha. Outro erro comum é confundir corrente de malha com corrente de ramo. Corrente de malha é uma grandeza matemática que circula por um laço inteiro. Corrente de ramo é o que flui realmente por um componente. Quando um ramo pertence a apenas uma malha, elas coincidem. Quando pertence a duas, a corrente de ramo é a combinação algébrica das correntes de malha. Trabalhar com correntes de malha reduz o número de equações em muitos casos práticos.
Quando o método das malhas não é a melhor escolha
O método nodal é frequentemente mais eficiente porque o número de equações depende dos nós, não das malhas. Em circuitos com muitos ramos paralelos e poucas malhas distintas, o método nodal pode cortar pela metade o tempo de resolução. Se o circuito tem cinco nós e três malhas, o método nodal exige quatro equações enquanto o de malhas exige três. Mas se o circuito tem três nós e cinco malhas, a tabela inverte. A regra prática é contar nós menos um e malhas independentes e usar o menor dos dois números como diretriz. Existe ainda o caso dos circuitos com transformadores ideais e acoplamento mútuo. Nesse cenário, a lei das malhas pura falha porque as tensões induzidas dependem de derivadas temporais ou, no regime permanente senoidal, de impedâncias complexas. O adequado é trabalhar com fasores e incluir os termos de indutância mútua M nos coeficientes das equações. Se o aluno ainda não dominou análise no domínio da frequência, recomendo estudar primeiro transformadas de Laplace antes de retomar Kirchhoff com elementos reativos.
Material de prática recomendado

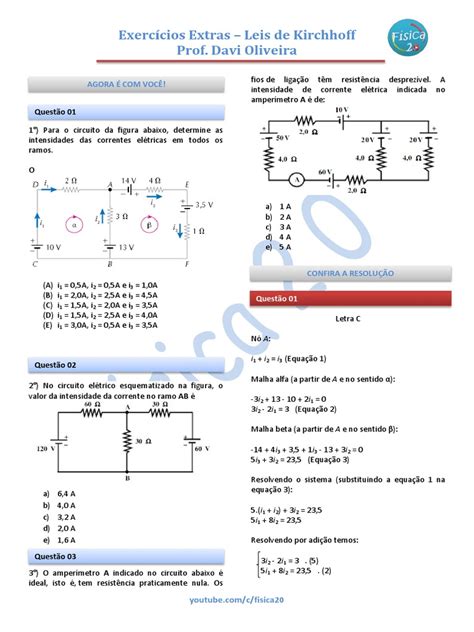

Para quem quer exercitar, a melhor abordagem é construir exercícios progressivos. Comece com circuitos de uma malha apenas. Adicione um segundo ramo e pratique a contagem correta de incógnitas. Só então inclua fontes dependentes. Repita até que o sinal negativo na corrente final não cause mais surpresa. O objetivo é transformar o procedimento em algo automático, não memorizado. Se precisar de arquivos prontos para treinar, há coleções de exercícios organizados por nível de dificuldade disponíveis em repositórios abertos de universidades federais brasileiras. Busque por compilados de exercícios de circuitos elétricos com gabaritos e procure pelas seções de análise nodal e de malhas. A qualidade varia entre instituição e instituição, mas os problemas típicos seguem o mesmo padrão descrit0 aqui.
Resumo prático para levar para a prova
Numerar nós e escolher referência. Calcular malhas independentes com a fórmula topológica. Aplicar KCL em N-1 nós. Aplicar KVL em cada malha com atenção aos sinais e aos ramos compartilhados. Tratar fontes dependentes substituindo a variável controladora. Verificar o resultado pela conservação de potência. Esse fluxo leva cerca de 15 minutos num circuito moderado se você já tiver prática. No início, espere de 40 a 50 minutos até dominar a mecânica. Exercicio leis de kirchhoff não é apenas escrever equações. É entender a topologia do circuito, escolher o método que gera menos equações e manter a coerência dos sinais do início ao fim. Quem domina isso resolve problemas que pareciam intratáveis sem exagerar no esforço algébrico.
