O que você precisa saber sobre ligas metálicas na prática
A maioria das pessoas pensa em ligas metálicas como algo que aparece num livro didático com tabelas bonitas de composição química. A realidade é bem mais bagunçada. Quando você pega um material para uma aplicação real, o problema nunca é só a liga em si — é o que acontece durante o processamento, o tratamento térmico e, principalmente, a diferença entre o que está no datasheet e o que chega na sua peça.
Um exemplo de ligas metálicas que todo mundo subestima
Vou falar de aço inoxidável 316L e liga de titânio Ti-6Al-4V porque são as duas que eu mais vejo sendo mal especificadas em projetos de engenharia. Não por falta de informação disponível, mas porque as pessoas copiam especificações sem ler as notas de rodapé dos catálogos dos fabricantes. O 316L parece simples: aço inoxidável austenítico com molibdênio para resistência à corrosão. O que pouca gente considera é que o "L" significa baixo teor de carbono (no máximo 0,03%), e isso faz diferença enorme em soldagem. Eu já vi um projeto parar por semanas porque alguém usou 316 comum (sem o L) em uma estrutura soldada que deveria resistir a cloretos. O resultado foi corrosão intergranular nas zonas afetadas pelo calor da solda. A ligação foi rejeitada na inspeção, e tivemos que refazer tudo. Isso aconteceu em 2019, numa planta de tratamento de água no interior de São Paulo. Ainda me dói pensar no custo disso.
O Ti-6Al-4V é ainda mais traiçoeiro. É a liga de titânio mais usada do mundo — cerca de 50% de todo o titânio produzido globalmente — e aparentemente é uma escolha segura. O problema é que ele existe em dois estados principais: recozido (condição annealed) e solution treated e aged (T6). A resistência à tração pode variar de 900 MPa para 1100 MPa dependendo do tratamento térmico. Se você especificar apenas "Ti-6Al-4V" num desenho técnico sem definir a condição de fornecimento, o fornecedor vai entregar na condição padrão de estoque dele, que geralmente é a mais barata e não necessariamente a que seu cálculo estrutural exige. Eu aprendi isso na hard way quando um fornecedor entregou material na condição annealed para uma aplicação que eu tinha calculado para a condição T6. A diferença de stiffness foi suficiente para causar vibração excessiva no conjunto montado. Demorei três semanas para rastrear o problema até a condição do material.

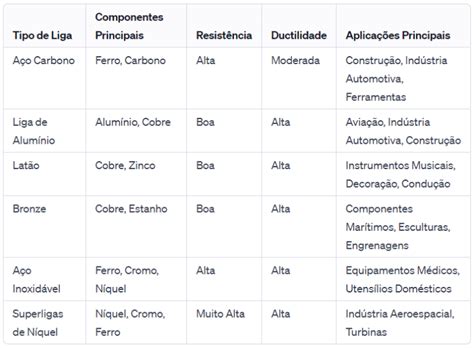

Ligas que aparecem com frequência em projetos reais
Além dessas duas, existem outras ligas que vale a pena ter no radar porque aparecem o tempo todo em especificações e você precisa saber diferenciar. A série 6000 de alumínio — especialmente o 6061 e o 6082 — é onipresente em estruturas leves. O 6061-T6 tem resistência à tração de cerca de 310 MPa e é fácil de usinar e soldar. O 6082, muito comum na Europa, tem propriedades similares mas com melhor fluidez na extrusão. A diferença prática entre eles é mínima na maioria das aplicações, mas em extrusados de seções complexas o 6082 vence por questões de manufacturabilidade. Notei isso trabalhando com perfis estruturais para faixas de LED em iluminação pública — o 6082 permitiu geometrias mais apuradas sem trincas na extrusão.
O bronze de alumínio (Al-bronze, tipo C95800) é outra liga que as pessoas ignoram até precisar. É basicamente cobre com 8 a 12% de alumínio e às vezes ferro e níquel. A vantagem é resistência ao desgaste e à corrosão em ambientes marinhos que supera até o latão comum. Eu usei em mancais de eixo em um sistema de transporte marítimo onde o lubrificante convencional falhava rapidamente. O problema é que esse material é duro e difícil de usinar — consome ferramenta trois vezes mais rápido que um latão H59 padrão. Tem custo maior também. Mas quando o ambiente é hostil, não tem substituto barato. Superligas à base de níquel, como Inconel 718, aparecem em aplicações de alta temperatura e alta tensão. Elas mantêm resistência mecânica acima de 700°C, o que nenhum aço convencional consegue fazer. O problema prático é que elas são pesadas, caras e difíceis de processar. Usinagem de Inconel 718 exige ferramentas de carbono endurecido ou superligas próprias, velocidade de corte baixa (cerca de 20 a 40 m/min dependendo da configuração), e planejamento de refúgio de ferramenta porque o desgaste é constante. Se você está pensando em usar Inconel 718, pergunte-se primeiro se uma liga de cobalto ou um aço martensítico endurecível por precipitação (como 17-4 PH) não resolve o problema. Na maioria das vezes, resolve. Eu só recomendo Inconel mesmo quando a temperatura de operação excede 650°C de forma sustentada.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Diferenças que parecem pequenas mas mudam tudo
Uma coisa que aprendi depois de anos lidando com fornecedores e normas é que a mesma denominação de liga pode significar coisas diferentes dependendo do padrão de especificação. O aço AISI 304 americano e o equivalentes EN 1.4301 europeu e ABNT NBR 7242 brasileiro têm composições sobrepostas mas não idênticas. As tolerâncias de composição variam entre os padrões. Em aplicações críticas de corrosão, essa variação pode ser relevante. Um lote de 304 conforme ASTM pode ter cromo ligeiramente abaixo do limite inferior do padrão europeu, e isso faz diferença em ambientes com cloretos. O mesmo vale para ligas de alumínio. O 6061 americano e o 6082-T6 europeu são frequentemente tratados como equivalentes, mas o 6082 tem teores um pouco mais altos de magnésio e silício, o que lhe dá resistência mecânica superior — cerca de 350 MPa de tensão de escoamento contra 275 MPa do 6061-T6. Em projetos estruturais europeus, não substituir um pelo outro sem recalcular é um erro comum. Já vi projetos passando por revisão porque o fornecedor asiático entregou 6061-t6 onde o desenho pedia 6082-t6, e a diferença de 20% na resistência não era suficiente para justificar uma substituição direta.
Como verificar a liga correta antes de comprar
Antes de fechar qualquer pedido de material, solicite o certificado de análise (certificado de ensaio ou CoC) do lote específico. Isso é especialmente importante para ligas de titânio e superligas, onde variações no teor de elementos de liga ou presença de intersticiais como oxigênio e nitrogênio podem alterar significativamente as propriedades mecânicas. Um lote de Ti-6Al-4V com teor de oxigênio acima de 0,2% já começa a apresentar perda de tenacidade, mesmo estando dentro das especificações da norma. Para ligas de alumínio, a verificação é mais simples mas não menos importante. Testes de dureza Brinell ou Vickers podem dar uma ideia rápida da condição térmica do material. Um 6061-T6 deve apresentar dureza na faixa de 95 HB a 110 HB. Se o material chegar com dureza de 60 HB, você tem alumínio recozido ou sub-tratado, independente do que estiver escrito na etiqueta do lote.
Também vale a pena manter um histórico de fornecedores confiáveis. Eu tenho três fornecedores de ligas especiais com os quais trabalho há mais de oito anos, e cada um tem suas limitações. Um deles é bom em titânio mas lento em prazos. Outro entrega aço inoxidável rápido mas às vezes tem inconsistência na condição térmica de lotes pequenos. O terceiro é especializado em ligas de cobre mas cobra prêmio por isso. O importante é saber onde cada um falha antes de depender deles em um prazo apertado.
Um caso específico que eu resolvi recentemente
No final de 2024, precisei resolver um problema de fadiga em peças de transmissão feitas em liga de alumínio 7075-T6. As peças falhavam em cerca de 50 mil ciclos, muito abaixo dos 200 mil esperados. A análise revelou que o tratamento térmico tinha sido feito de forma incorreta — a temperatura de solução foi atingida, mas o tempo de manutenção estava abaixo do recomendado, resultando em precipitação inadequada dos fases de endurecimento. O material estava na condição T6 de nome, mas as propriedades estavam mais próximas de um T4. A correção foi simples em teoria: reprocesar as peças em forno com controle de temperatura certificado. Na prática, significou parar uma linha de produção inteira por quatro dias e descartar cerca de 30% das peças que já tinham sido maquinadas. A lição que ficou foi que especificar a liga é apenas o primeiro passo. O que realmente importa é garantir que o material chegue na condição adequada de fornecimento e verificar com certificado antes de começar a usinar. Um exemplo de ligas metálicas que funciona bem no papel pode ser um desastre na prática se você não cuidar desses detalhes.
Ligas metálicas são ferramentas. Como qualquer ferramenta, elas precisam ser usadas com conhecimento do que estão fazendo. Não adianta escolher a liga mais famosa ou a mais cara — precisa escolher a que funciona para o seu caso específico, na condição correta, de um fornecedor que você confia. O resto é teoria que aparece em apostilas e não sobrevive ao contato com a oficina.
