Como funciona escala numérica e gráfica na prática
Muita gente confunde os dois tipos de escala quando vai trabalhar com mapas ou plantas. A escala numérica é aquela fração do tipo 1:50.000. Já a escala gráfica é aquela régua impressa direto no canto do mapa. Ambas dizem a mesma coisa, só que representadas de formas diferentes. O problema é que elas não são intercambiáveis automaticamente em todo contexto.

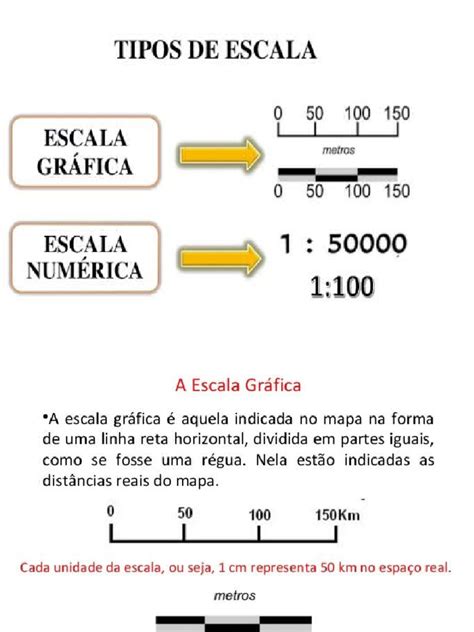

O que é escala numérica e gráfica
A escala numérica relaciona uma distância no desenho com a distância real no terreno. Se o mapa está em 1:100, cada centímetro na folha equivale a 100 centímetros no mundo real. A escala gráfica faz o mesmo trabalho visualmente: você pega um pedaço de papel, marca os dois pontos que quer medir no mapa e depois encosta nessa régua impressa para ler a distância real. Funciona bem porque, se o mapa for ampliado ou reduzido por fotocópia, a escala gráfica cresce junto e a medição continua válida. É esse detalhe que a maioria dos tutoriais não menciona. A escala numérica quebra se o mapa for redimensionado. Já a escala gráfica resiste. Isso é relevante quando você trabalha com materiais impressos que passam por vários ajustes de tamanho durante o processo.
Eu tive esse problema há alguns anos produzindo uma série de plantas topográficas para um levantamento de terrainas rurais. O cliente recebeu versões em PDF impressas em diferentes tamanhos porque usamos escalas diferentes nas pranchas finais. Quando alguém mediu usando a escala numérica 1:2.500 num papel que tinha sido ampliado para A3 a partir do formato original A2, as distâncias saíram erradas em quase 30%. A correção foi simples: descartar a escala numérica para aquelas pranchas e confiar exclusivamente na escala gráfica, que estava impressa como faixa segmentada no rodapé de cada folha. Assim, não importava o tamanho da impressão, a medição permanecia confiável.
Quando usar cada uma
Escalas numéricas são mais práticas quando você vai fazer cálculo. Se precisa converter rapidamente metros para centímetros no papel ou montar uma conta de proporção, a fração é mais direta. Escalas gráficas ganham no campo ou em apresentações onde o material pode ser copiado, escaneado ou projetado. Em levantamentos cartográficos tradicionais, costumo colocar as duas na mesma folha. Fica redundante para quem não precisa, mas evita dor de cabeça quando o mapa viaja entre as mãos. Um detalhe técnico que pouca gente leva em conta: a escala gráfica também depende da precisão da impressão. Se a impressora não estiver calibrada e causar distorção de 2% ou 3%, a escala gráfica introduz o mesmo erro. Nesses casos, o ideal é voltar para a escala numérica e confiar em medições digitais, nunca em régua física sobre papel impresso.
Como montar escala gráfica do zero
Se você estiver usando software de desenho técnico ou ferramentas cartográficas, o processo básico é o mesmo. Defina a escala numérica primeiro. Digamos que seja 1:5.000. Isso significa que 1 cm no mapa = 50 m no terreno. Para construir a escala gráfica, trace uma linha horizontal e divida-a em segmentos que representem unidades úteis. No meu caso, eu escolhi dividir em trechos de 100 metros. Como 100 metros correspondem a 2 cm no mapa, cada segmento ia ter exatamente 2 cm na folha. O primeiro traço recebe a marca de 0, o próximo de 100, o seguinte de 200, e assim por diante. À esquerda da origem, eu faço a parte subtendente, dividindo o primeiro segmento em dez partes menores, cada uma valendo 10 metros. Assim consigo ler medições mais precisas sem depender de régua milimetrada genérica. O ponto crítico aqui é a precisão do desenho. Se a linha de base for traçada com 1,9 cm ao invés de 2,0 cm, toda a escala fica comprometida. Eu costumo verificar usando uma régua de aço e conferindo com a calculadora antes de exportar para PDF. Também gosto de testar a leitura invertida: pegar uma distância conhecida no terreno, converter mentalmente para a escala e ver se bate com o que a régua gráfica indica. Esse teste rápido elimina a maior parte dos erros de montagem.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Não adianta apenas copiar um modelo pronto da internet. Escalas gráficas precisam casar com a escala numérica do seu projeto e com o tamanho final da folha. Um template genérico raramente vai servir exatamente. Gaste uns cinco minutos ajustando os segmentos para o seu caso específico e evite dores de cabeça depois.
Erros comuns que eu vejo todo dia
A primeira armadilha é usar escala gráfica em documentos que serão digitalizados com interpolação. Scanners e compressores de imagem podem alterar o tamanho dos pixels de forma inconsistente, e a escala gráfica perde a referência visual. Nesse cenário, a solução é manter a escala numérica como referência primária e usar medição digital sobre o arquivo original, não sobre a versão impressa ou escaneada. O segundo erro é misturar unidades sem anotar. Eu já vi gente colocando metros e quilômetros na mesma escala gráfica sem deixar claro qual é qual. Quando o usuário lê “200” no gráfico, não sabe se são 200 metros ou 200 quilômetros. Sempre coloque a unidade ao lado de cada marca. É um detalhe simples, mas que resolve muita confusão no campo.
O terceiro erro, e esse é mais silencioso, é confiar na escala gráfica para superfícies. A escala gráfica serve para distâncias lineares. Se você precisa medir área, precisa quadruplicar a razão da escala, não apenas dobrar. Um mapa em 1:5.000 tem 1 cm² correspondendo a 25 hectares no terreno, não a 5 hectares como muita gente acha no impulso. Eu já vi relatórios com áreas subestimadas por causa desse erro de proporção.
Download e materiais de apoio
Para quem precisa montar escalas gráficas rapidamente, existem planilhas e templates que já fazem a divisão automática dos segmentos. Procure por “template escala gráfica para” ou “escala numérica e gráfica download” nos repositórios de engenharia civil e geografia. Eu uso uma planilha em CSV que converte a escala numérica diretamente para medidas em milímetros, já considerando o tamanho da folha A3 ou A4. Você insere a escala e ela gera os valores prontos para copiar no seu software de desenho. Se preferir algo mais direto, busque por pacotes de escalas gráficas pré-desenhadas em vetores. Eles costumam incluir as versões em 1:1.000, 1:2.500, 1:5.000, 1:10.000 e 1:25.000, que cobrem a maioria dos projetos urbanos e topográficos. Basta ajustar a linha de base para o tamanho da sua folha e inserir no canto inferior direito da prancha.
Limitações que ninguém conta
A escala gráfica não resolve tudo. Em mapas digitais interativos, ela perde utilidade porque o usuário pode dar zoom e a régua impressa não acompanha. Nesses casos, a escala numérica é mais adequada, mas o mapa precisa exibir dinamicamente o fator de escala atual. Ferramentas modernas costumam mostrar a escala como fração na tela quando você amplia ou reduz. Se a ferramenta que você está usando não faz isso, a medição manual sobre a tela com régua física vai introduzir erro adicional, então evite esse método quando possível. Também é importante lembrar que a escala numérica pressupõe que o mapa seja plano. Em cartas náuticas ou mapas de grandes extensões que consideram a curvatura terrestre, a escala varia conforme a latitude. Nesse cenário, tanto a escala numérica quanto a gráfica precisam ser acompanhadas de notas sobre a variação. Eu sempre incluo uma legenda explicando isso nas folhas de produção, porque quem recebe o material nem sempre percebe a limitação.
O ponto mais importante é escolher a ferramenta certa para o fluxo de trabalho. Se o documento será impresso e distribuído fisicamente, priorize a escala gráfica. Se for usado em ambiente digital com possibilidade de zoom, a escala numérica com indicação dinâmica é mais confiável. Não tente forçar uma escala gráfica em PDFs interativos; o resultado costuma ser impreciso e gera retrabalho. No fim das contas, escala numérica e gráfica são complementares, não alternativas. Conhecer os dois formatos e saber quando cada um falha é o que separa um trabalho revisado de um que volta para a bancada três vezes por erro de leitura. Monte sempre as duas, verifique a impressão antes de liberar o material e deixe as unidades claramente marcadas. Com isso, a maioria dos problemas desaparece sem precisar de ajuste posterior.
