Equilíbrio De Corpo Extenso

O que acontece quando o corpo não é mais um pontinho

A primeira coisa que vocês precisam deixar clara na cabeça é que equilíbrio de corpo extenso não é a mesma coisa que equilíbrio de ponto material. Com ponto material, só precisa que a resultante das forças seja zero. Com corpo extenso, a posição onde cada força é aplicada importa, e aí entra o momento (ou torque). Se o corpo tem dimensões significativas e as forças não passam todas pelo mesmo ponto, ele pode estar em equilíbrio de translação e mesmo assim girar. No dia a dia da engenharia e da física aplicada, eu resolvo isso impondo duas condições simultaneamente. A resultante das forças externas em todas as direções precisa ser zero, e a soma dos momentos em relação a qualquer ponto de referência também precisa ser zero. Isso parece óbvio até você tentar resolver um problema real com cinco forças e três incógnitas desconhecidas.

aplicando equilíbrio de corpo extenso na prática

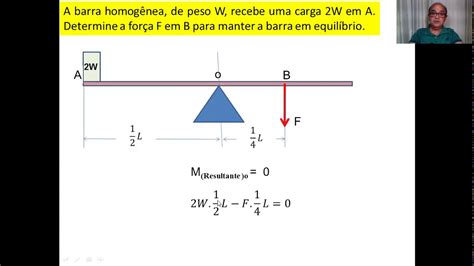

Eu costumo começar pelos momentos. A estratégia mais eficiente é escolher o ponto onde atua a maior quantidade de forças desconhecidas como referência para o cálculo dos momentos. Isso elimina essas incógnitas da equação do torque e deixa o sistema muito mais manejável. Se você faz o contrário e escolhe um ponto aleatório, acaba com equações cheias de termos que poderiam simplesmente não existir. Por exemplo, num problema típico de uma barra apoiada em dois pontos com uma carga distribuída, se eu calcular os momentos em relação ao apoio esquerdo, a reação naquele apoio desaparece da equação. Sobra uma equação com apenas uma incógnita para a reação do apoio direito. Aí volto às equações de força para achar o restante.

Um detalhe que muita gente não leva a sério: a escolha do ponto para somar momentos é totalmente arbitrária quando o corpo está efetivamente em equilíbrio. O resultado será o mesmo independentemente do ponto. Mas escolher um ponto estratégico economiza tempo e reduz a chance de erro de cálculo. Em problemas bem construídos, isso pode transformar um sistema de três equações acopladas em uma equação isolada. O que os livros didáticos muitas vezes não enfatizam é a questão das forças distribuídas. Uma carga uniformemente distribuída ao longo de uma viga não age como uma única força concentrada no meio dela automaticamente. Você precisa converter essa carga distribuída em uma força equivalente e aplicar no baricentro da distribuição. Para uma carga uniforme, isso é o ponto médio. Para uma carga triangular, fica em um terço da base, do lado do vértice mais alto. Colocar a força equivalente no lugar errado é o erro mais comum que eu vejo em provas e em projetos reais.

Outro ponto que gera confusão: centro de gravidade e centro de massa. Para a maioria dos problemas em que o campo gravitacional é uniforme, eles coincidem. Se o corpo é homogêneo e simétrico, o centro de gravidade está no centro geométrico. Mas se o corpo é composto por materiais diferentes ou tem geometria irregular, você precisa calcular. Ignorar isso e assumir que o centro de gravidade está no meio do corpo vai te dar uma resposta errada. Dei uma parada recentemente num problema de uma prateleira metálica fixada na parede por dois parafusos, com uma carga concentrada na ponta livre. A tendência natural era tratar tudo como se a estrutura fosse rígida e simplesmente aplicar as equações de equilíbrio. O problema é que, dependendo da rigidez dos parafusos e da forma como a prateleira se apoia, a distribuição de cargas nos pontos de fixação muda. Em situações assim, o modelo de corpo extenso rígido entra numa limitação clara: ele não considera deformações. Se os apoios cederem de formas diferentes, as reações calculadas pelo equilíbrio estático puro não refletem a realidade.

Quando isso acontece, a solução passa por considerar a prateleira como uma viga hiperestática e usar métodos de deformação, como o método dos fatores de rigidez ou até análise por elementos finitos. Mas isso já é outro nível. Para a grande maioria dos problemas que aparecem em engenharia civil básica, mecânica geral e concursos, o modelo de corpo extenso rígido funciona perfeitamente bem. O que eu recomendo é o seguinte procedimento padrão. Primeiro, isole o corpo e desenhe o diagrama de corpo livre completo. Toda força externa, todo momento aplicado, todas as reações de apoio. Segundo, escolha os eixos coordenados de forma que a maior quantidade possível de forças fique alinhada com um dos eixos. Terceiro, escreva as equações de soma de forças nas direções x e y. Quarto, calcule os momentos em relação a um ponto estratégico. Quinto, resolva o sistema. Se o número de equações independes for menor que o número de incógnitas, o problema é hiperestático e você precisará de equações complementares de compatibilidade de deformações.

Reações de apoio também merecem atenção. Um apoio fixo (engastamento) fornece três reações: duas forças e um momento. Um apoio de rolete ou pino fornece apenas uma força na direção perpendicular à superfície de apoio. Um cabo ou haste biarticulada fornece uma força de tração ao longo da sua direção. Confundir o tipo de apoio e quantas reações ele realmente fornece é uma fonte constante de erro. Eu já vi gente colocar momento reativo num pino simples, o que tecnicamente não existe. Para quem quer praticar, os problemas clássicos de equilíbrio de corpo extenso incluem vigas semplicemente apoiadas, balanços, estruturas treliçadas planas e máquinas com múltiplos elementos conectados. A diferença entre corpo extenso e ponto material aparece exatamente quando você precisa levar em conta a geometria do sistema e os braços de alavanca de cada força. Sem isso, você perde a componente rotacional do problema e a resposta fica incompleta ou errada.
