O que você realmente precisa saber sobre diagramas de caso de uso
A maioria dos tutoriais online trata casos de uso como se fossem um exercício acadêmico. Nada disso. Um diagrama de caso de uso é uma ferramenta de comunicação entre desenvolvedores, analistas e stakeholders que mapeia interações entre atores e funcionalidades do sistema. Vou explicar como fazer isso direito, com exemplos práticos e os problemas que eu realmente encontro no dia a dia.

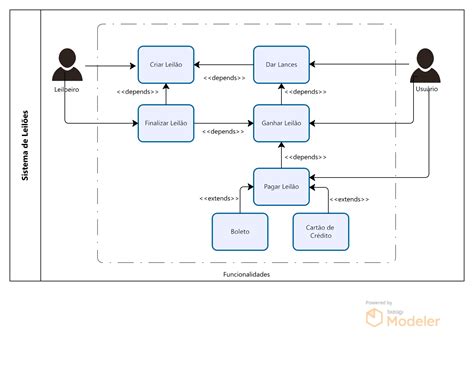

Diagrama de caso de uso exemplos no mundo real
Vamos direto ao ponto. Um caso de uso representa uma funcionalidade que o sistema oferece a um ator externo. Um ator pode ser uma pessoa, outro sistema ou até um dispositivo. O caso de uso é representado por uma elipse dentro do perímetro do sistema. Pegue um sistema de e-commerce como exemplo. Os atores seriam: cliente, administrador do sistema, gateway de pagamento e transportadora. Os casos de uso incluiriam coisas como "realizar pedido", "processar pagamento", "gerenciar estoque", "rastrear envio". A relação entre cliente e "realizar pedido" é uma associação simples. Já a relação entre "realizar pedido" e "processar pagamento" seria uma include, pois todo pedido precisa passar pelo processamento de pagamento.
Um detalhe que poucos mencionam: o diagrama deve responder a pergunta "o quê", não "como". Se você starts descrevendo fluxos internos ou telas, saiu do escopo. Isso gera diagrams inflados que ninguém lê.
Elementos básicos e como eles se conectam
Existem quatro tipos de relacionamento que você precisa dominar. Associação é a linha simples entre ator e caso de uso. Generalização é a herança, representada por uma seta triangular. Include significa que um caso de uso sempre invoca outro. Extend é um relacionamento condicional onde o caso estendido opcionalmente adiciona comportamento. Eu já vi gente confundir include com extend o tempo inteiro. O include é obrigatório. O extend é opcional. Na prática, quando um cliente faz um pedido, o sistema sempre processa o pagamento (include), mas o rastreamento de entrega só acontece se o produto for enviável (extend).
Aqui vai um insight que aprendi na marra: atores não são apenas pessoas. Quando eu trabalho em APIs, o "ator" pode ser outro serviço consumindo endpoints. Um sistema de notificação pode ter como atores o usuário final, o sistema de CRM e o servidor de filas Redis. Tratar tudo como "pessoa" limita demais o diagrama.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como construir um diagrama sem errar
Comece identificando os atores. Pergunte quem interage com o sistema fora do seu perímetro. Depois, para cada ator, liste o que ele precisa fazer. Agrupe funcionalidades similares em casos de uso. Use include e extend com moderação. Não crie hierarquias profundas de generalização de casos de uso, a menos que faça sentido real. Uma questão prática: limite seu diagrama a 8-12 casos de uso no máximo. Mais do que isso vira um jogo da velha ilegível. Quando o sistema cresce, divida em subdiagramas por módulo. Eu trabalho assim há anos e reduz o tempo de revisão com stakeholder de cerca de 45 minutos para uns 12 minutos por sessão.
Ferramentas como Lucidchart, Draw.io e PlantUML funcionam. PlantUML exige que você escreva código ASCII para gerar o diagrama, mas tem a vantagem de versionar junto com o código. Draw.io é gratuito e arrasta-e-solta. Lucidchart é bom mas pago para recursos avançados.
Erros comuns que eu vejo todo dia
O erro mais frequente é criar casos de uso muito granulares. "Clicar em botão", "preencher campo", "validar formulário" não são casos de uso. São passos dentro de um caso. Um caso de uso deve representar um objetivo completo do usuário, algo como "cadastrar produto" ou "aprovar solicitação". Outro erro crônico: colocar fluxo de dados dentro do diagrama. Diagrama de caso de uso não mostra sequência. Se você precisa de sequências, use diagrama de sequência. Misturar os dois gera confusão e diagrams que ninguém mantém atualizados.
Um problema específico que encontrei recentemente: num sistema bancário, o caso de uso "transferir valores" tinha uma generalização para "transferir internacional" e "transferir nacional". O problema era que as regras de negócio eram tão diferentes que a generalização criava falsas expectativas nos desenvolvedores. Acabei simplificando removendo a hierarquia e tratando como casos independentes com uma descrição clara das diferenças. Isso mudou completamente a dinâmica do desenvolvimento.
Quando diagrama de caso de uso NÃO funciona
Essencial ser honesto sobre as limitações. Diagrama de caso de uso não captura requisitos não-funcionais. Não mostra regras de negócio complexas, restrições de segurança ou performance. Ele não substitui especificação de requisitos. Se você entregar só o diagrama e achar que está completo, vai ter surpresas ruins durante o desenvolvimento. Sistemas muito dinâmicos, como plataformas de machine learning onde os casos de uso mudam semanalmente, sofrem com a manutenção do diagrama. Neste cenário, documento vivo em formato markdown com tabelas de user stories funciona melhor. O diagrama de caso de uso perde relevância rapidamente nesses contextos.
Se seu sistema tem mais de 50 casos de uso, considere abandoná-lo em favor de mapas de jornada do usuário ou tabelas de rastreabilidade. O diagrama vira burocracia cara nesse tamanho. Resumindo o essencial: diagrama de caso de uso exemplos que você vê na internet são simplificados demais. A realidade envolve trade-offs constantes entre clareza e completude. Foque nos cases que realmente importam para o negócio, ignore o ruído e mantenha o diagrama atualizado. Caso contrário, vira documentação morta que ninguém consulta.
