O que realmente acontece quando você se senta para fazer um desenho técnico
A maioria dos estudantes acha que desenho na engenharia civil é aprender comandos de software. Não é. É entender como uma estrutura se comporta e traduzir isso em linhas que outro engenheiro consiga ler sem ambiguidade. O é ferramenta, não habilidade. Eu já vi calotas de fundação desenhadas com perfeição no AutoCAD que não suportavam nem o peso próprio da viga porque quem desenhou não sabia leer tensão de cisalhamento em peça de concreto.

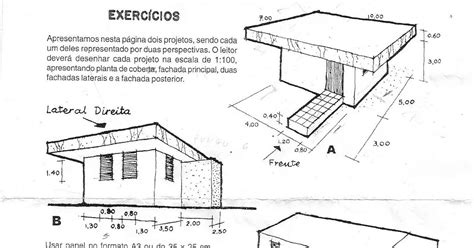

O desenho na engenharia civil no dia a dia real
Vamos direto ao método. Você recebe uma carga, um solo, um espaço disponível. Escolhe o tipo de estrutura — viga contínua, laje maciça, Pilares treliçados — e começa pelo esqueleto estrutural antes de qualquer detalhe construtivo. Isso é essencial. Muitos fazem o contraplano arquitetônico antes do estrutural e aí precisam refazer tudo quando a viga de 60cm não cabe no vão disponível. O fluxo que funciona na prática é este: primeiro o memorial de cálculo, depois a localização dos elementos na planta, então a seção transversal, a armação e por último os detalhes construtivos. Parece óbvio, mas eu vi estagiário passar três dias desenhando uma fundação que depois foi cancelada porque o cálculo apontava para sapata excêntrica, não isolada. A sequência importa mais do que a velocidade.
Dica que ninguém ensina: use cotas de referência em vez de cotas de fechamento. Quando você trava tudo nas extremidades, um erro de fechamento propaga por toda a prancha. Cotas partindo de um mesmo eixo principal são mais fáceis de verificar e corrigir.
Padroes que valem a pena adotar
A NBR 10068 define formatos de papel e margens, a NBR 8403 especifica tipos de linhas e a NBR 12650 trata de materiais. Seguir essas normas não é burocracia — é a diferença entre um desenho que passa em uma fiscalização e um que volta para revisão três vezes. Eu trabalhei em um projeto onde a equipe usava linha tracejada fina para representar armadura passiva em vez de linha contínua larga. A construtora interpretou como elemento oculto e pediu refação completa da prancha de armaduras. Dois dias perdidos por causa de uma norma mal aplicada. No campo dos softwares, o padrão do mercado brasileiro ainda é o AutoCAD para arquitetura e estrutura combinados com o Revit para BIM. Para cálculo estrutural e geração automática de armaduras, o Questcon e o Sigma são amplamente usados, embora a curva de aprendizado seja mais íngreme. Recomendo dominar um deles antes de tentar migar para o outro. Quem sabe usar os dois ao mesmo tempo tende a perder tempo sincronizando coordenadas e referências.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Um problema real que encontrei e como resolvi
Em um projeto de edifício residencial de 14 andares, precisei sobrepor a instalação elétrica embutida em laje com a armadura positiva de flexão. O diagrama de momentos showava que a armadura principal ficava a cerca de 4cm do fundo da laje, e o eletroduto de 40mm precisava passar nessa região. O detalhe no desenho original ignorava essa interferência. Refiz a armadura local com barras de diâmetro reduzido e aumentei a altura útil em 2cm apenas naquela faixa, mantendo a quota de armadura total. O cálculo estrutural confirmou que a resistência não era comprometida. Sem esse ajuste, o empreiteiro teria que quebra-la para instalar os eletrodutos, gerando perda de tempo e custo adicional.
Erros comuns que aceleram o projeto
O erro mais frequente é desenhar sem escala real. Você pode usar cotas exatas, mas se a proporção visual da prancha estiver errada, a legibilidade cai drasticamente. Outro erro é a falta de repetição de detalhes iguais. Se uma escada se repete a cada pavimento, não redesenhe tudo. Use uma ficha de detalhes com referência cruzada. Isso reduz o tempo de manutenção quando uma mudança é necessária. Um insight que pouca gente conhece: em projetos de grande porte, a sobreposição entre disciplinas — estrutural, hidráulico, elétrico — gera mais retrabalho do que qualquer erro de cálculo. O sistema BIM ajuda, mas só se todos usarem o mesmo nível de detalhamento (LOD). Já vi projeto onde a disciplina estrutural estava em LOD 400 e a elétrica em LOD 200. O clash detection não encontrou nada, mas na obra os dutos atravessavam vigas porque o modelo elétrico era apenas uma representação simbólica.
Onde encontrar referências e ferramentas
Para baixar modelos base e fichas técnicas, o site da ABNT pela internet oferece consultas às normas com custos acessíveis. Para templates de pranchas em DWG, plataformas como o Engineering Civil Forum e repositórios no GitHub contam com arquivos gratuitos criados por profissionais. Recomendo verificar sempre a data e a compatibilidade da versão do software antes de importar. Se o seu foco é prática acelerada, um caminho eficiente é começar com projetos de pequena escala — galpões industriais, casas unifamiliares — e ir aumentando a complexidade gradualmente. Um projeto de galpão de 200m² leva em média 15 a 20 horas para ficar pronto do zero, incluindo cálculos, pranchas e memorial descritivo. Um edifício residencial médio fica entre 80 e 120 horas, dependendo do número de pavimentos e da complexidade estrutural.
Limitações importantes: nenhum software substitui o julgamento do engenheiro. Ferros fictícios, sobreposições non-visible, e detalhes de execução são decisões humanas. Ferramentas automatizadas geram resultados rápidos, mas podem mascarar incompatibilidades que só aparecem na obra. Use automação como acelerador, nunca como substituto da análise crítica.
