O que é e como funciona na prática
Uma coluna de destilação binária separa uma mistura de dois componentes voláteis diferentes usando uma série de estágios de vapor-líquido. A parte mais volátil sobe como vapor e a menos volátil desce como líquido. Cada prato teórico aproxima o equilíbrio entre as duas fases. O produto de topo é mais rico no componente leve, o de fundo no pesado. Simples, mas há detalhes que ninguém te conta até você perder meia noite ajustando refluxo.

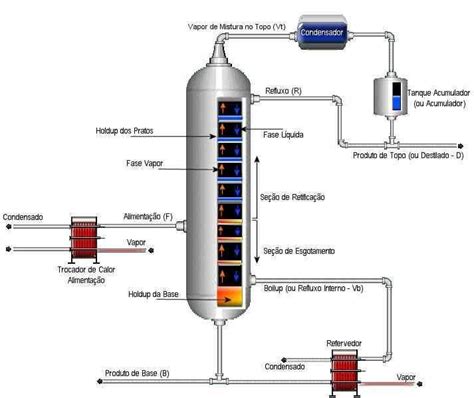

Coluna de destilação binária: o básico de projeto
O método padrão é McCabe-Thiele para estimativa inicial de pratos e Fenske-Underwood-Gilliland para cálculo rigoroso quando a coluna é maior. McCabe-Thiele é aquela construção gráfica com a curva de equilíbrio e a linha operacional. Você desenha degraus entre a curva e a linha e conta quantos pratos precisa. Funciona bem para misturas ideais ou quase ideais. Quando a coisa desvia muito do comportamento ideal, como emzeótropos, aí a construção gráfica não te salva mais. A equação de material para a seção retificadora é:
y = (R/(R+1)) * x + xD/(R+1) Onde R é a razão de refluxo, xD é a fração molar do produto de topo, x é a fração no líquido que desce e y é a fração no vapor que sobe. A linha operacional da seção de esgotamento tem inclinação diferente porque a vazão interna muda quando você retira o fundo. Isso é importante porque muita gente esquece de recalibrar a linha operacional quando altera a taxa de retire do fundo e a coisa toda sai do grid.
Minha experiência prática: trabalhei numa coluna binária de etanol e água num projeto piloto. A curva de equilíbrio tinha aquela dobradinha clássica perto da concentração alta de etanol. No início, usei McCabe-Thiele como se fosse acetona-metanol. Errado. O número de pratos que saía no papel era cerca de 30% menor do que o que a coluna realmente precisava. A razão foi a não idealidade extrema da mistura perto da cauda. Troquei para cálculo rigoroso com NRTL e o resultado realistou pra algo em torno de 52 pratos teóricos. A diferença é enorme quando você tá comprando equipamento e o prazo aperta.
Como projetar do zero
Passo um: definir as especificações. Quão puro quer o topo? Quão puro quer o fundo? Qual a alimentação e sua composição? Temperatura e estado da alimentação (subresfriada, borbulhando, vapor saturado, etc). Isso define o ponto de interseção das linhas operacionais. Passo dois: obter os dados de equilíbrio. Kurvas de equilibrio T-x-y para a pressão operacional. Se não tiver dados experimentais, use modelos de atividade como NRTL, UNIQUAC ou Wilson. Para misturas ideais, Raoult funciona. Na prática, quase nada é ideal além de soluções diluídas.
Passo três: calcular o refluxo mínimo. Underwood resolve isso de forma analítica para misturas multicomponentes, mas para binário dá pra achar graficamente no ponto pinch onde as linhas operacionais se encontram com a curva de equilíbrio. O refluxo operacional é tipicamente 1,2 a 1,5 vezes o refluxo mínimo. Reflexo baixo demais e você precisa de milhares de pratos. Refluxo alto demais e o custo energético dispara sem ganho proporcional. Passo quatro: Fenske para o número mínimo de pratos. A equação é Nmin = log((xD/(1-xD)) * ((1-xB)/xB)) / log(alpha). Alpha é a relativos volatilidade. Isso assume refluxo total. Na prática, você vai operar com refluxo finito e precisa de mais pratos.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Passo cinco: Gilliland correlation. Essa correlação empírica liga o refluxo operacional ao número de pratos. É bonita mas é uma aproximação. Confie nela para uma primeira estimativa mas não como última palavra. Passo seis: localização do prato de alimentação. A posição ideal é onde a mudança da linha operacional causa menos degraus possíveis. Se errar, você gasta energia a mais e comprometimento a pureza. Teste duas ou três posições e compare o número total de pratos.
Pitfalls comuns que não aparecem nos livros
O primeiro: assume alpha constante. A relativa volatilidade muda com a temperatura e composição. Em colunas grandes com gradiente térmico significativo, usar um alpha único pode te dar erro de 20 a 40% no número de pratos. Calcule alpha em pelo menos três pontos ao longo da coluna e use uma média ponderada ou faça a construção gradativa. O segundo: ignore o efeito da pressão. Pressão mais alta aumenta a densidade do vapor, muda o equilíbrio, e altera a hidráulica da coluna. Se a pressão operacional difere da pressão dos dados de equilíbrio que você usou, recalcule tudo. Eu já vi engenheiro usar dados de equilíbrio a 1 atm numa coluna que operava a 3 atm e o produto final veio com 85% da pureza especificada. Ajuste fino no refluxo resolveu mas gastou dias de plantão.
O terceiro: desprezar a eficiência do prato. Pratos teóricos não são pratos reais. A eficiência de Murphree típica para pratos pulsos varia de 50 a 80%. Se você projetar com 40 pratos teóricos e a eficiência for 60%, precisa de 67 pratos reais. Isso significa coluna mais alta, mais pressão de queda, mais bomba, mais custo. Sempre multiplique por um fator de segurança na eficiência. 0,7 é um ponto razoável para começar.
Problema real que encontrei e como resolvi
Tinha uma coluna binária separando metanol e água alimentada como líquido saturado. As especificações eram 98% metanol no topo e menos de 2% no fundo. McCabe-Thiele indicava 18 pratos teóricos com refluxo de 2,5. Construímos com 25 pratos reais pensando que a eficiência seria boa. No início da operação, o metanol no fundo subia pra 8%. O refluxo estava correto, a alimentação estava certa, nada parecia errado. O problema era canalização. O líquido não distribuía bem no prato de alimentação e parte do vapor subia sem contato adequado com o líquido. A eficiência real dos pratos superiores era muito pior do que o esperado. A solução não foi aumentar pratos nem refluxo. Foi redesenhar o distribuidor de alimentação e instalar baffles de pré-distribuição no duto de alimentação. A pureza do fundo caiu pra 1,5% em duas semanas de ajuste. O custo foi relativamente baixo comparado a reconstruir a coluna.
Liçao prática: hidráulica e distribuição importam tanto quanto cálculo termodinâmico. Uma coluna bem calculada mas mal construída performa pior do que uma coluna modestamente calculada mas bem construída.
Alternativas quando a destilação binária clássica não resolve
Se a mistura formazeótropo, destilação convencional não funciona. Aí você usa destilação azeotrópica com agente de separação, destilação extractiva, ou membranas. Membranas de permeação a vapor podem ser economicamente viáveis para algumas separações binárias, especialmente quando a diferença de volatilidade é pequena mas a seletividade da membrana é alta. Para misturas não ideais fortes, simulação rigorosa com Aspen Plus ou HYSYS resolve melhor do que tentativa e erro manual. Use Modelos termodinâmicos apropriados. NRTL para sistemas com hidrogênio, UNIFAC para estimativas quando dados faltam. A precisão depende criticamente da qualidade dos parâmetros do modelo.
Resumo prático
Projete com McCabe-Thiele para intuição e estimativa rápida. Valide com cálculo rigoroso para número real de pratos. Leve em conta eficiência, hidráulica e distribuição. Teste diferentes posições de alimentação. Não confie em alpha constante. E nunca subestime o quanto a construção mecânica importa pro desempenho final.
