O que acontece quando você tenta projetar um trocador de calor e todo mundo te manda usar tabelas genéricas
Vou começar com uma experiência real. Há alguns anos atrás, eu estava revisando um projeto de uma caldeira industrial que tinha tido problemas sérios de desempenho. O engenheiro responsável tinha calculado o coeficiente global de transferência de calor usando valores tabulados padrão. Na prática, o trocador entregava cerca de 60% da capacidade prevista. A conta não fechava de jeito nenhum. O problema era simples e comum demais: eu havia esquecido de incluir os fatores de incrustação (fouling) e também subestimava os coeficientes convectivos do lado do fluido mais viscoso. Mas vou explicar tudo de forma organizada agora.

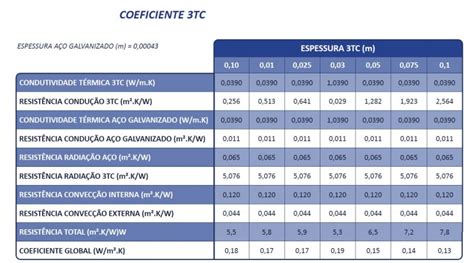

Entendendo o coeficiente global de transferência de calor
O coeficiente global de transferência de calor, representado por U, é um parâmetro que agrupa todas as resistências térmicas encontradas quando o calor atravessa uma parede separando dois fluidos. Ele leva em conta a convecção de um lado, a condução através da parede e a convecção do outro lado. A fórmula básica para uma parede plana é: 1/U = 1/h + /k + 1/h
Onde h e h são os coeficientes convectivos de cada fluido, é a espessura da parede e k é a condutividade térmica do material. Para tubos, a situação fica um pouco mais complicada porque a área de transferência varia entre o lado interno e o externo. Nesse caso, o cálculo considera a área de referência escolhida — interna ou externa — e ajusta as resistências de acordo com os raios do tubo. As unidades são watts por metro quadrado por kelvin, W/(m²·K). Quanto maior o valor de U, melhor é a transferência de calor. Um trocador bem projetado pode ter valores entre 500 e 1000 W/(m²·K) para líquidos, enquanto trocadores ar-ar ficam na faixa de 10 a 100 W/(m²·K).
A parte que ninguém conta nas aulas
O fator de fouling é onde a maioria dos projetos despenca. Quando você usa valores tabelados de h para água ou ar, está olhando para condições ideais. Na prática, com o tempo, depósitos se formam nas superfícies de troca. Esses depósitos criam uma resistência térmica adicional que pode ser comparável ou até maior que a resistência da própria parede metálica. No meu caso na caldeira, o fluido de processo continha sais em suspensão que depositavam nas paredes internas dos tubos. Eu tinha usado um fator de fouling de 0,000175 m²·K/W (valor típico para água tratada), mas o fluido real exigia pelo menos 0,000525 m²·K/W. Esse simples ajuste derrubou o coeficiente global de 450 para 280 W/(m²·K) — exatamente o mesmo percentual de perda que observamos no campo.
Outro erro comum é tratar o coeficiente convectivo como constante. Ele varia com a velocidade do fluido, com a temperatura, com a viscosidade. Para líquidos aquecidos, o coeficiente pode aumentar significativamente conforme a temperatura sobe porque a viscosidade cai. Se você calcular usando propriedades na temperatura de alimentação e aplicar para toda a faixa de operação, o erro pode chegar a 20 ou 30%. O correto é avaliar as propriedades na temperatura média do filme e, em casos críticos, fazer uma análise em etapas dividindo o trocador em pequenos segmentos.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Como calcular na prática, passo a passo
Primeiro, defina quais são os dois fluidos, suas vazões mássicas, temperaturas de entrada e saída, e as propriedades termodinâmicas relevantes. Depois, determine a geometria do trocador — tubos, placas, aletas, o que for. A partir daí, calcule os coeficientes convectivos individuais para cada lado. Para fluxo interno em tubos, a correlação de Dittus-Boelter é amplamente usada para regimes turbulentos:
Nu = 0,023 · Re· · Pr Onde n é 0,4 para aquecimento e 0,3 para resfriamento. Converta o número de Nusselt em coeficiente convectivo multiplicando pela condutividade térmica e dividindo pelo diâmetro do tubo.
Para o lado externo, a geometria dita a correlação. Em mantos de trocadores casco-e-tubo com baffles, as coisas ficam complexas e muitas vezes exige software especializado ou dados experimentais. Se não tiver acesso a correlações específicas para sua geometria, considere fazer testes pilotos ou usar dados de fabricantes semelhantes. Com h e h calculados, some todas as resistências térmicas: a convecção de um lado, a condução pela parede, a convecção do outro lado, e os fatores de fouling de ambos os lados. O inverso dessa soma total é o coeficiente global U.
Finalmente, use o método LMTD (diferença média logarítmica de temperaturas) para dimensionar a área necessária: Q = U · A · F · T_lm, onde F é o fator de correção para arranjos não puramente contra-corrente e T_lm é a diferença média logarítmica.
Quando o cálculo teórico falha completamente
Não adianta ter a melhor teoria do mundo se o fluxo não estiver bem distribuído. Em trocadores grandes, é comum que parte dos tubos receba muito mais fluido que outros, criando zonas mortas onde a transferência de calor praticamente não acontece. Isso acontece com frequência em trocadores casco-e-tubo mal projetados, especialmente quando o lado do manto tem configurações de baffle que não promovem fluxo cruzado adequado nos tubos. Uma alternativa quando o cálculo convencional não responde bem é usar simulação numérica (CFD) para analisar a distribuição de fluxos. Isso consome tempo e recursos, mas para equipamentos críticos em plantas industriais, vale o investimento. Eu já vi projetos em que uma análise CFD revelou que 40% dos tubos estavam efetivamente desligados devido a problemas de distribuição de fluxo no manto — algo que nenhum cálculo analítico preveria.
Também é importante notar que o coeficiente global nunca permanece constante durante a operação. Conforme o fouling avança, U diminui. Por isso, projetos bem feitos incluem margem de fouling suficiente para garantir que o equipamento continue operando dentro das especificações durante pelo menos um ciclo de manutenção. Em indústrias com fluidos particulados ou tendency a incrustação, essa margem pode representar 25 a 40% da área total planejada.
