Cálculo De Potência Elétrica

Primeiro, o problema real

No ano passado estava verificando um quadro de distribuição comercial e o disjuntor disparava intermitentemente no horário de pico. A planta dizia que a carga total era de 18 kW, mas a medição pontual acusava 24 kW. O projeto tinha sido feito com cálculo de potência elétrica baseado apenas na corrente nominal dos equipamentos somada de forma aritmética, sem considerar fator de concomitância nem fator de potência real em operação. A diferença entre o previsto e o medido era de cerca de 33%, valor que qualquer engenheiro residente deveria ter percebido antes de fechar o projeto. O que se segue não é teoria de livro. É o que funciona quando você precisa determinar se um circuito aguenta, se um transformador vai emburrar ou se aquele inversor que você está dimensionando vai sobreviver ao primeiro surto de partida.

Fórmula básica que você vai usar na prática

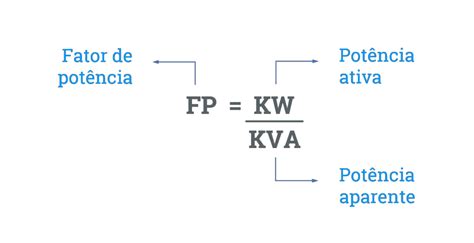

Para corrente contínua ou para corrente alternada monofásica em regime permanente, a relação fundamental é simples: P = V × I. Se a carga for indutiva ou capacitiva, entra o fator de potência: P = V × I × cos(). Para trifásico equilibrado, a conta muda ligeiramente porque a potência total é a soma das três fases, o que resulta em P = 3 × V_LL × I_L × cos(), onde V_LL é a tensão entre linhas e I_L é a corrente de linha. A notação cos() representa o ângulo entre tensão e corrente. Em cargas puramente resistivas, como aquecedores e lâmpadas incandescentes, cos() 1. Em motores, transformadores e drives, o valor real cai para algo entre 0,75 e 0,92 dependendo da carga mecânica acoplada. Um motor carregado a 75% da potência nominal costuma ter fator de potência melhor do que um motor em vazio, onde o fator pode cair para 0,3 ou 0,4. Isso é contra-intuitivo para muita gente, que assume que "motor menor consome menos energia" sem perceber que o fator de potência piora em regimes parciais.

Um exemplo numérico completo

Vamos supor um motor trifásico de 15 CV ligado a 380 V, com eficiência de 90% e fator de potência de 0,85 no ponto de operação. Primeiro converto CV para watts: 15 CV × 735,5 W/CV = 11.032,5 W de potência mecânica na árvore. Dividindo pela eficiência, a potência elétrica absorvida é 11.032,5 / 0,9 = 12.258 W. Agora aplico a fórmula trifásica invertida para achar a corrente: I = P / (3 × V_LL × cos()) = 12.258 / (1,732 × 380 × 0,85) 21,9 A. Se eu tivesse ignorado o fator de potência e calculado apenas P / (3 × V), o resultado seria 18,6 A, um erro de quase 18% na estimativa de corrente. Disjuntor subdimensionado com essa margem de erro dispara no primeiro dia de operação. O correto é sempre usar o fator de potência real, preferencialmente medido com um analisador de qualidade de energia, e não o valor nominal da plaqueta, que pode corresponder a condições de teste distintas das condições reais.

Onde o cálculo simples falha

O método padrão de somar todas as potências nominais e aplicar um fator de concomitância é aceito em normas como a NBR 5410, mas ele tem limitações sérias. O fator de concomitância é uma média estatística. Em instalações com grande penetração de cargas não-lineares, como servidores, iluminação LED com fontes chaveadas, variadores de frequência e carregadores de veículos elétricos, a potência aparente medida pode ser significativamente maior do que a potência ativa somada indica, devido às correntes harmônicas. Um harmonioso de 5ª ordem, por exemplo, aumenta a corrente eficaz sem contribuir proporcionalmente para a potência ativa, elevando o aquecimento de condutores e neutro sem aparecer em um cálculo ingênuo de potência. A solução prática é usar um medidor true-RMS com análise harmônica. Custa entre R$ 800 e R$ 3.000 dependendo da classe, e o investimento se paga na primeira vez que você evita superdimensionar um alimentador por 40% porque confiava cegamente na soma das potências nominais. Se não tiver acesso a um analisador, o compromisso razoável é aumentar o fator de segurança do cálculo em 20% para instalações com presença comprovada de cargas não-lineares.

Quando o cálculo de potência elétrica não responde tudo

Há cenários em que conhecer a potência ativa não basta. Partida direta de motores grandes gera picos de corrente que podem ser 6 a 8 vezes a corrente nominal, mesmo que a potência nominal seja moderada. Um motor de 10 CV em partida direta exige um disjuntor tipo D ou um partidor estrela-triângulo, independentemente do cálculo de potência em regime permanente. Outro caso é o dimensionamento de cabos paraões: a queda de tensão ao longo do circuito pode exigir uma seção maior do que a exigida apenas pela capacidade de condução de corrente da potência calculada. Em instalações com distância superior a 50 metros entre o quadro geral e a carga mais distante, a queda de tensão costuma ser o fator determinante, não a potência. Para esses casos, o fluxo de trabalho correto é: calcular a potência ativa, converter para corrente de projeto, verificar a queda de tensão, checar a seletividade dos disjuntores e só então confirmar a capacidade do condutor. Pular qualquer uma dessas etapas gera erro de dimensionamento que aparece meses depois, quando o cabo já está aquecendo e o disjuntor disparando sem motivo aparente.
